MKZ806伺服放大器采用成熟、稳定、可靠的电路模块化设计，主要用于工业液压系统电液伺服阀(MFB:机械力反馈、EFB:电反馈型、带内置控制器比例电磁阀等)驱动。其工作原理见MKZ806伺服放大器原理框图，它可将工业液压系统现场常见的标准信号：0~±10mA(±100mAmax)、PLC输出的0~±10V、4～20mA,经调理后转换成所需的电压或电流驱动信号并控制其成比例输出：4～20mA;0~±10V;0~±100mA。
MKZ806伺服放大器设有5种开关可选截止频率的有源一阶低通滤波器，可通过对选择开关的组合得到所需截止频率值，用以消除输入信号中的噪音，提供高抗干扰能力。
MKZ806伺服放大器具备对电反馈型电液伺服阀提供+24V、±15V辅助电源及控制指令输入信号，当机械力反馈型电液伺服阀需被电反馈型电液伺服阀原位替代时，无需更换原阀伺服放大器只需将原驱动阀的电流信号输入给MKZ806伺服放大器即可使用。

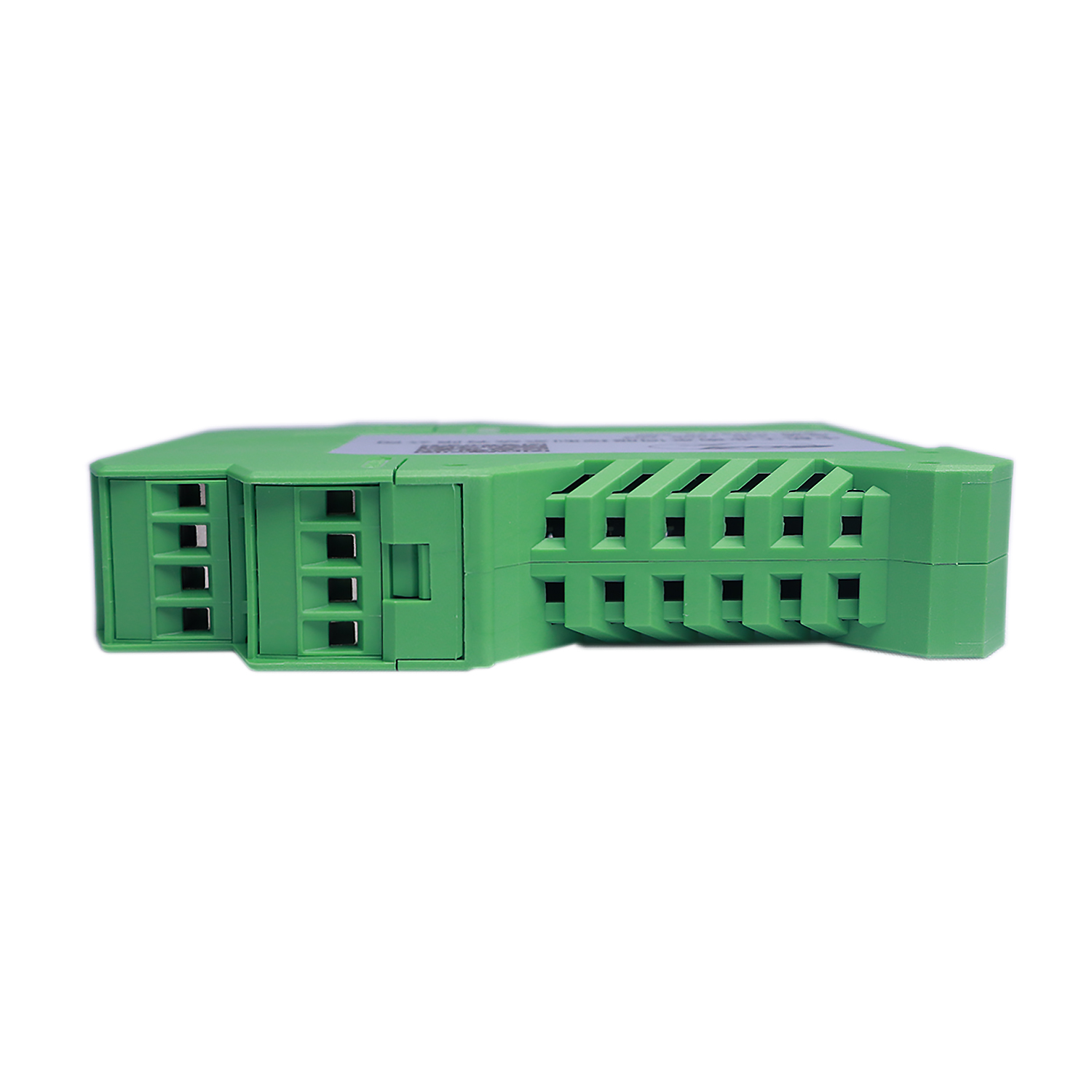

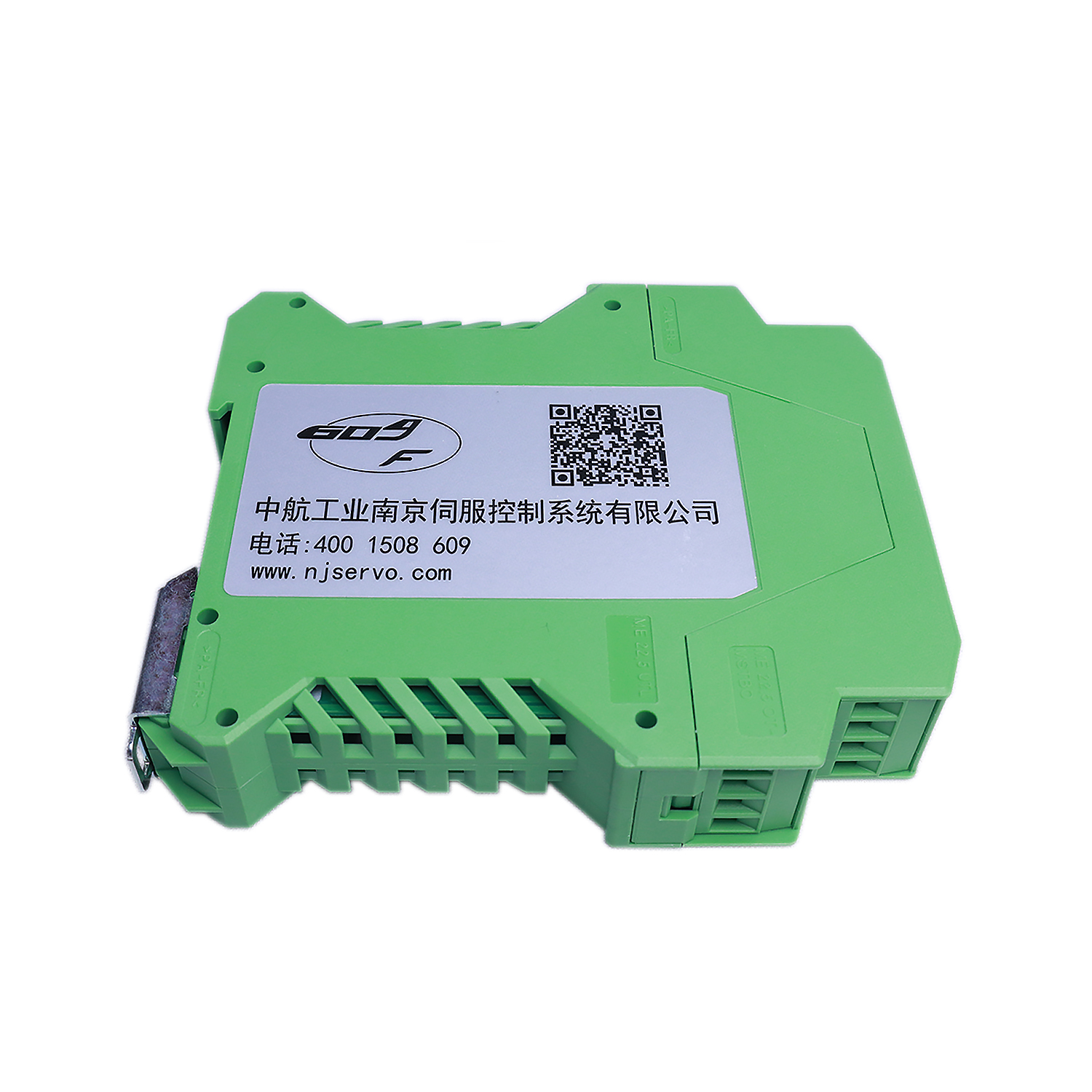

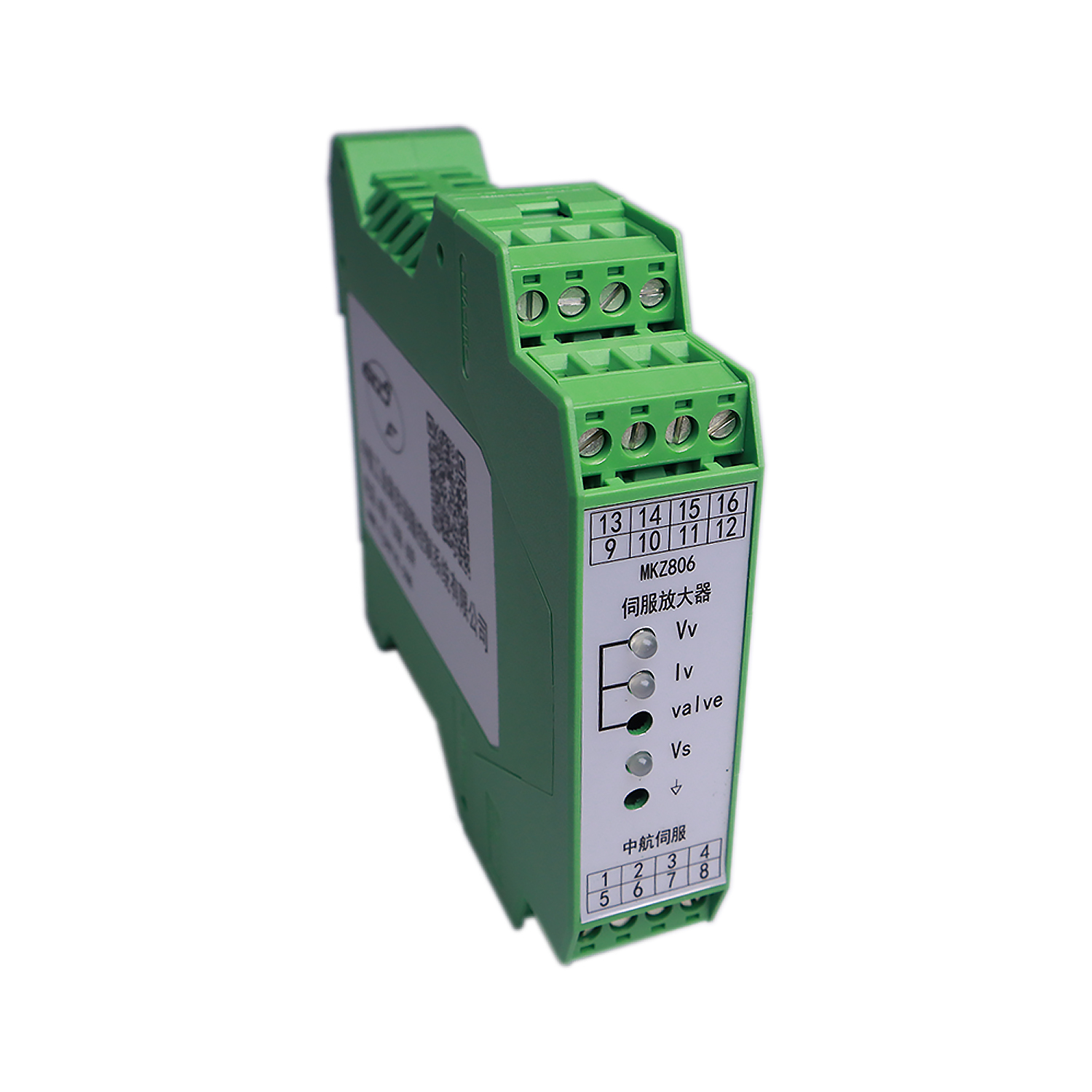

MKZ806伺服放大器成品外形见外形图，其外壳选用卡式模组合电子外壳，便于各类控制柜内标准DIN导轨上集成安装与拆卸，其主面板设有工作电源、输出信号状态LED监视指示灯及测试插孔便于调试、故障判断、检修维护。
技术指标：
指令输入信号 | 0~±10V;0~±10mA(±100mAmax);4～20 mA |
输出信号 | 0~±10V(R:1KΩmin); 4~20mA(R:500Ωmax); 0~±100mAmax(出厂默认设置±40mA)
I—选定输出电流值单位：A RL—选定输出电流值时，最大载荷的直流电阻值单位：Ω ±5mA、±10mA、±20mA、±30mA、±50mA电流输出开关可选，也可通过对选择开关的组合得到所需输出的电流值，例如：如需输出电流值“±85mA”,可将电路板上对应的5mA、30mA、50mA选择开关闭合即可使用，其它依此类推。 |
非线性 | ≤1% |
通频带 | ≥1000Hz(不使用自带低通滤波器) |
输出信号监视LED灯 | Vv LED:±10V(最大亮度)“+“—红色“_ ”—绿色 IvLED:±5mA~±100mA(最大亮度)“+”—红色“— ”—绿色 |
滤波器 | 有源一阶低通滤波器，截止频率7、16、34、72、723Hz±10%开关可选；可通过对选择开关的组合得到所需截止频率值 |
工作电源 | 24VDC(22～28V)200mA;外接保险丝：250mA(需用辅助电源输出—2.5A) |
工作电源 监视VsLED灯 |
电源工作正常—绿色 |
辅助电源输出 | ±15V±110mAmax;24VDC2Amax |

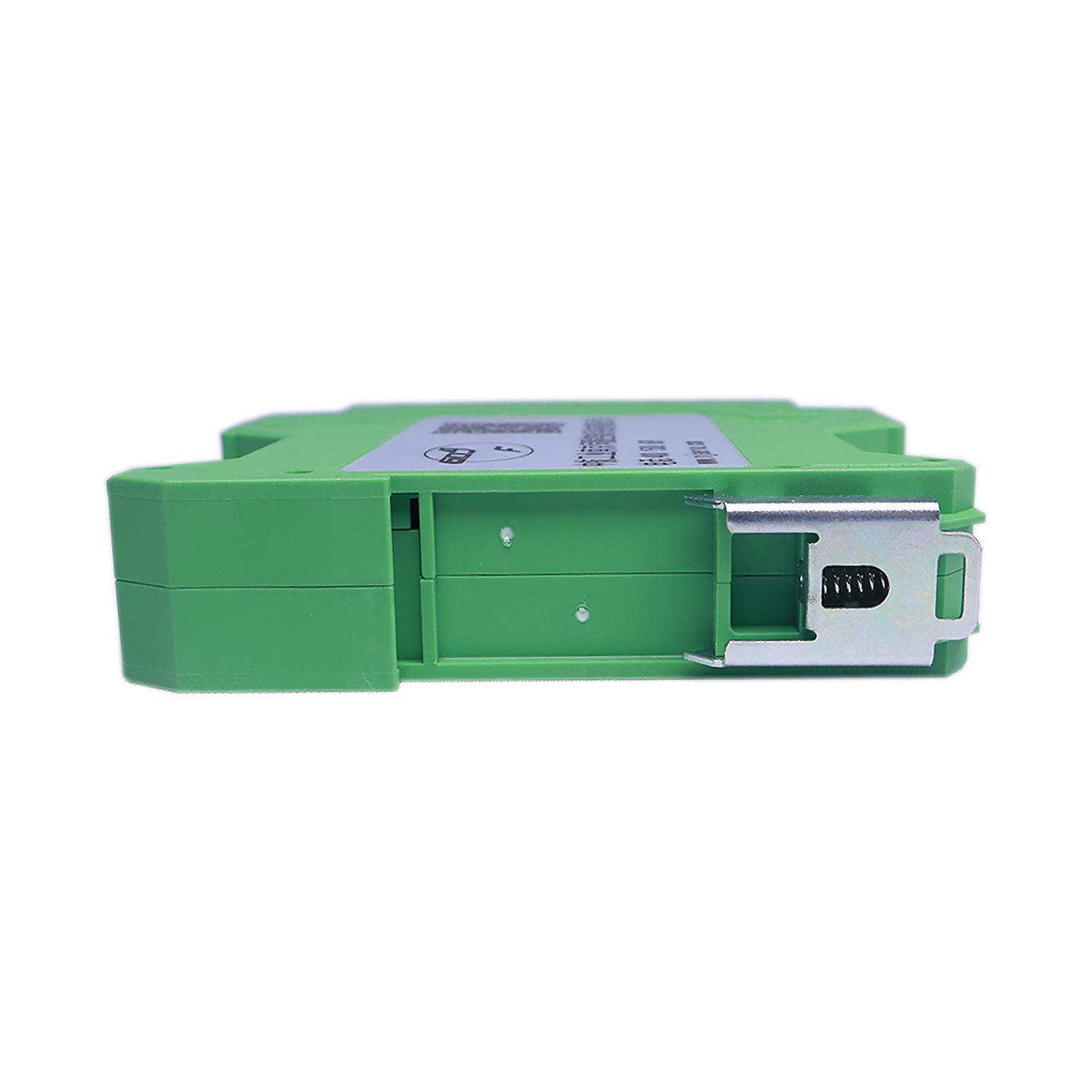

安装方式 | 标准DIN(35毫米)导轨卡式安装 |
防护等级 | IP20 |
环境温度 | 0～40℃ |
净量 | 130g |
外形尺寸 | 100W×108H×22.5D毫米 |
