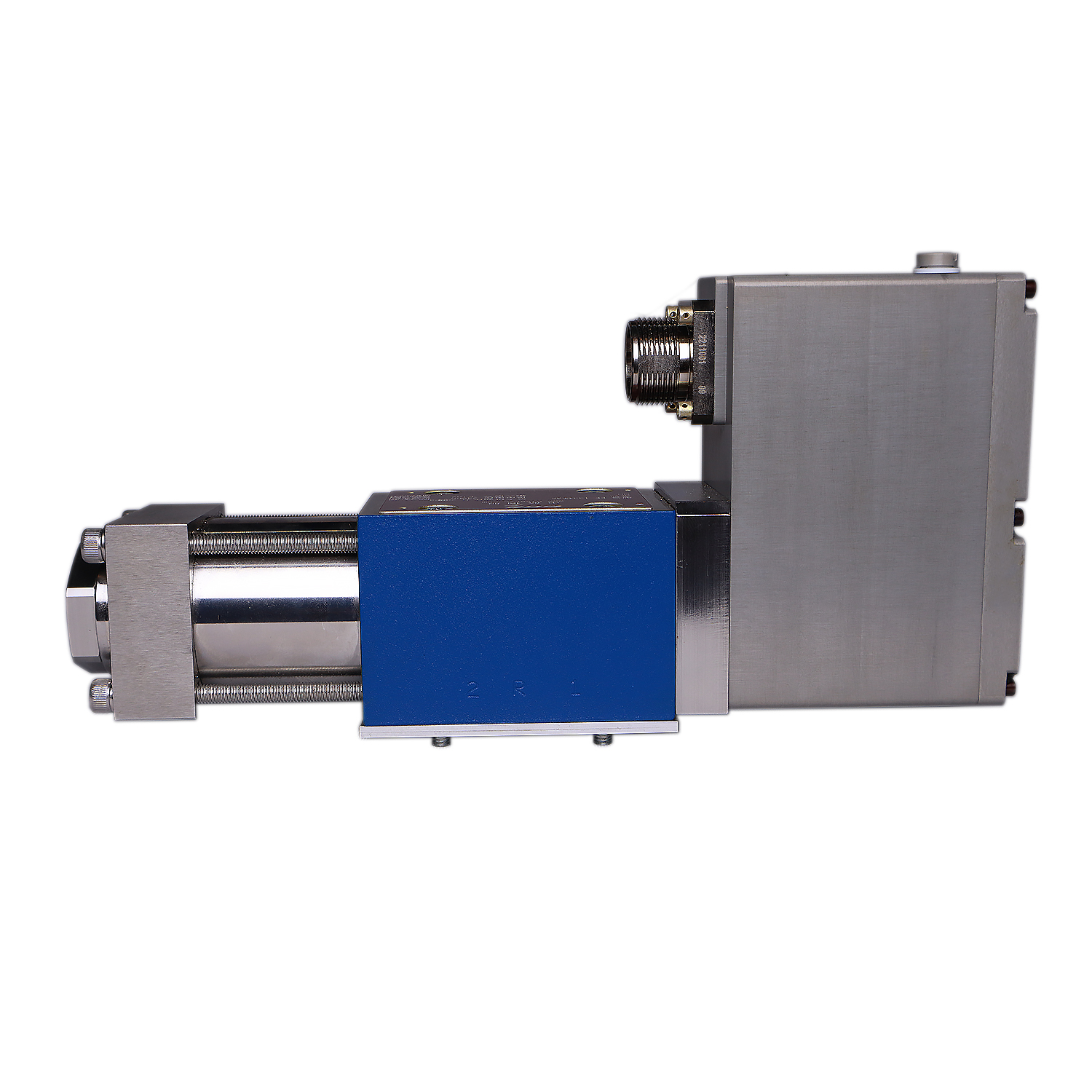

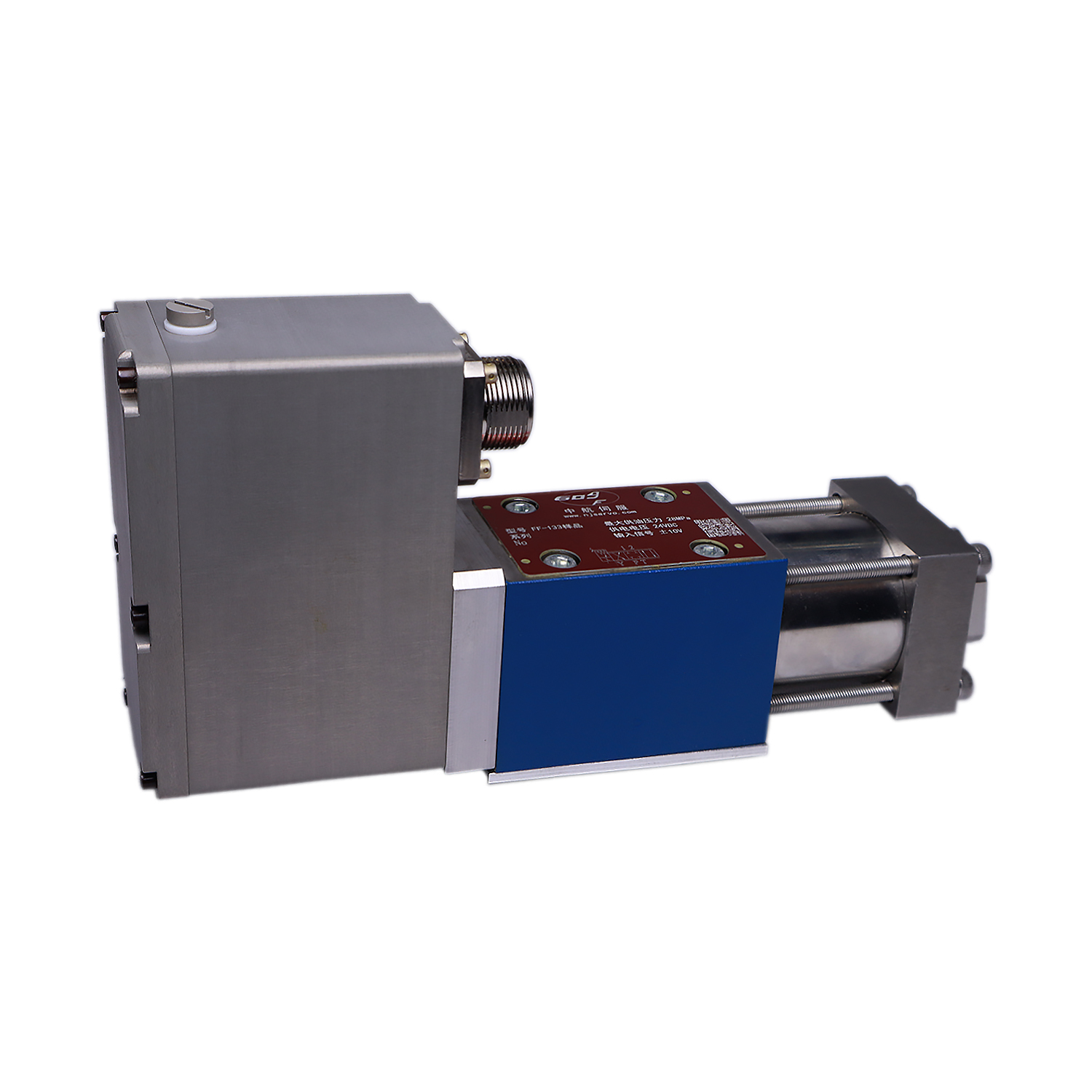

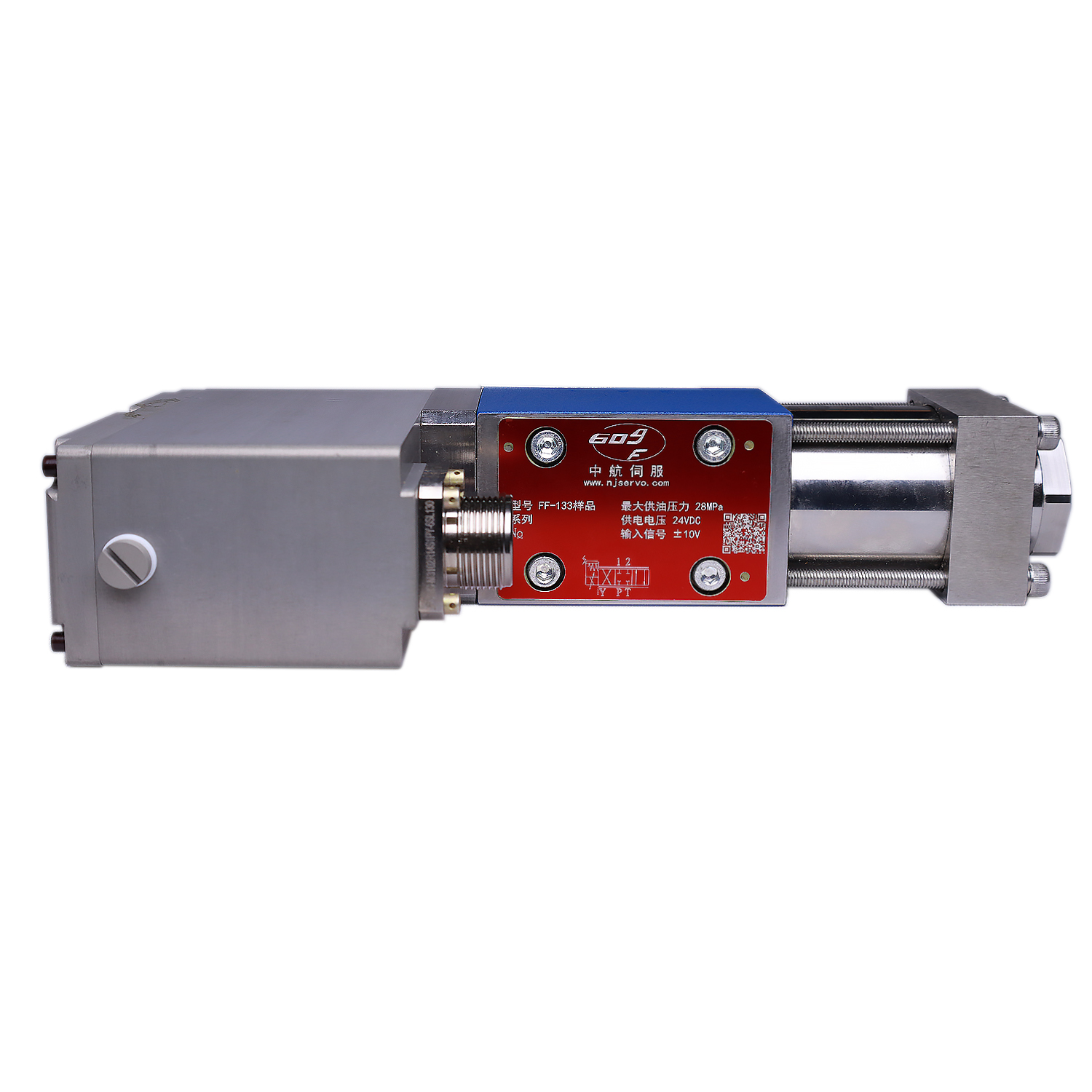

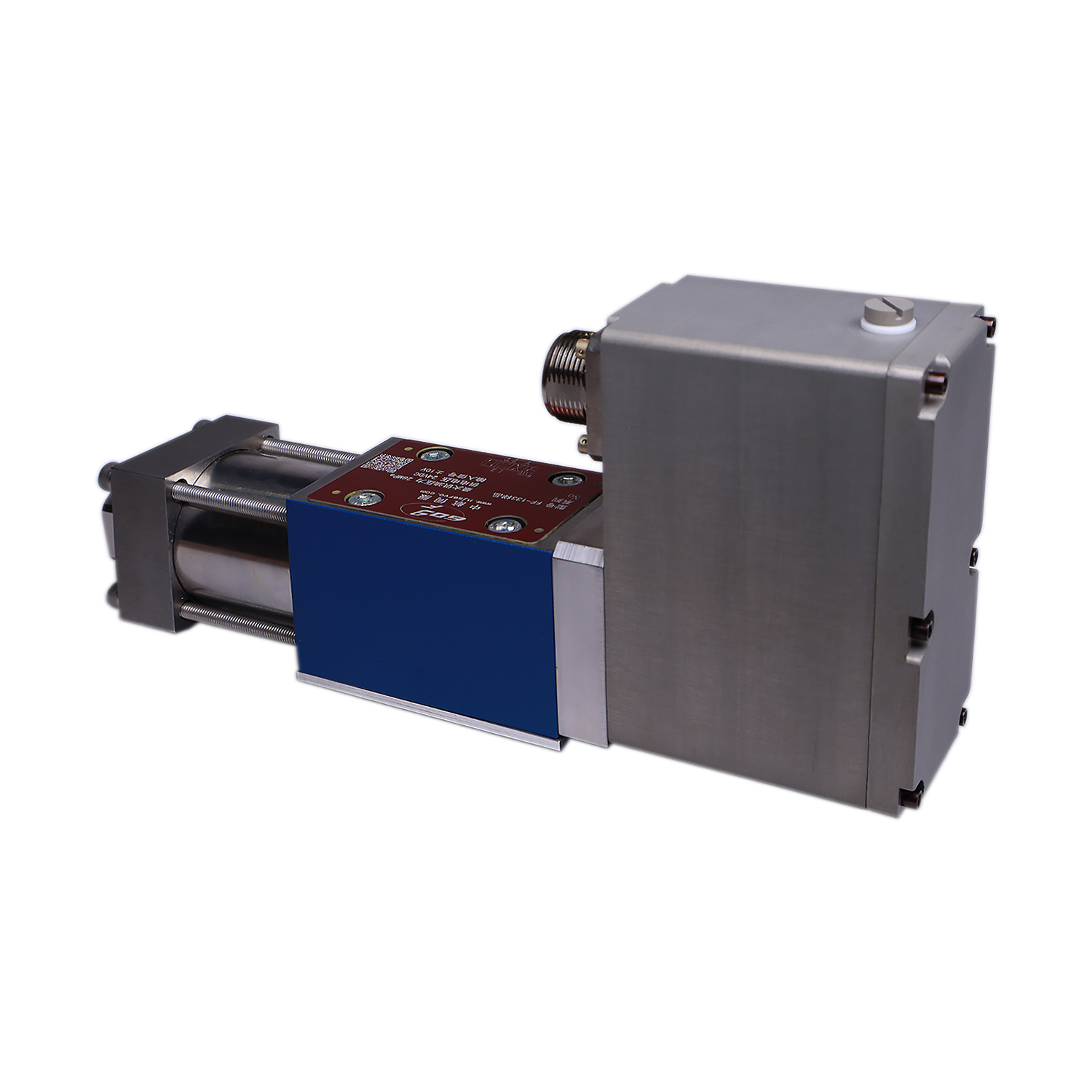

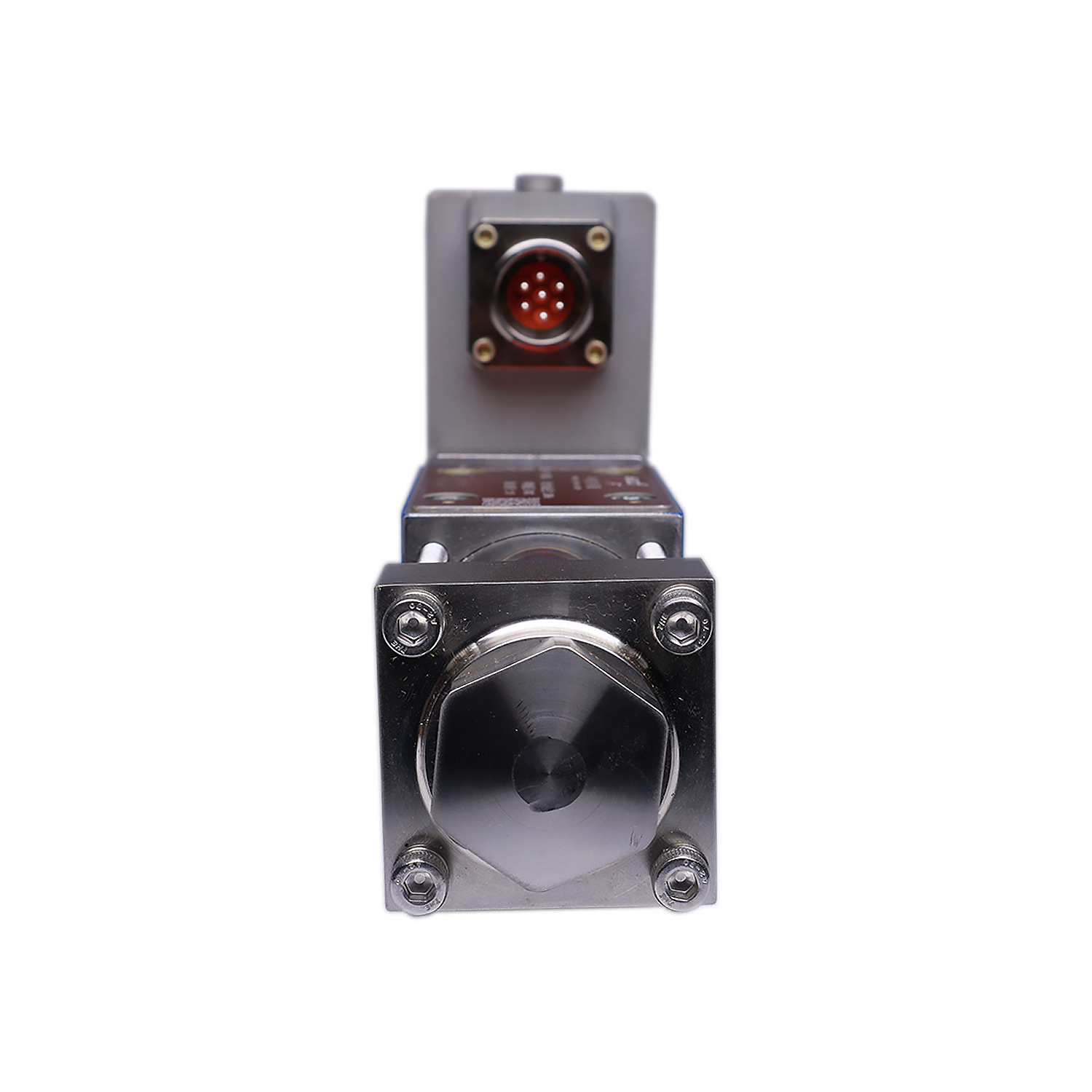

FF-133系列电液伺服阀为直线直驱流量伺服阀，7MPa压差下，流量范围为5L/min到40L/min。该类型伺服阀采用直线力马达直接驱动，无先导级，内部没有节小孔等结构，因此其泄漏小，液压功耗低，抗污染能力强，系统供油压力降低对阀动态影响小。产品内部采用LVDT 阀芯位置传感器进行位置闭环控制，因此其滞环小、分辨率高、重复精度好、动态高。根据用户需要可设置断电失效对中或者固定偏置，可使系统意外断电后处于设定好的安全状态。控制盒上设计有外部电气零位调整装置，使用更加方便。产品壳体为不锈钢或铸铁，结构强度高，可耐高压。适用于钢铁冶金，试验设备等。
● 结构强度高
技术参数：
试验项目 | 计量单位 | FF-133系列 | ||||
FF-133/5 | FF-133/10 | FF-133/20 | FF-133/40 | |||
供油压力范围 | MPa | ≤35 | ||||
额定供油压力Ps | MPa | 21 | ||||
bar | 210 | |||||
psi | 3050 | |||||
额定流量Qn(±10%) △PN=7MPa | L/min | 5 | 10 | 20 | 40 | |
gpm | 1.3 | 2.6 | 5.3 | 10.6 | ||
滞 环 | % | ≤0.2 | ||||
分辨率 | % | ≤0.1 | ||||
线性度 | % | ≤7.5 | ||||
对称度 | % | ≤10 | ||||
压力增益 | % | 25～80 | ||||
内 漏 | L/min | ≤0.15 | ≤0.30 | ≤0.60 | ≤1.20 | |
gpm | ≤0.04 | ≤0.08 | ≤0.16 | ≤0.32 | ||
零 偏 | % | ≤±2 | ||||
重 叠 | % | ≤±2.5 | ||||
温度零漂 (温度每变化55℃) |
% |
≤1.5 | ||||
频率特性 | 幅频宽(-3dB) | Hz | ≥50 | |||
相频宽(-90°) | Hz | ≥50 | ||||
阶跃响应 |
ms | ≤12 | ||||
最大功耗 | W | 50 | ||||
重 量 | kg | 2.8 | ||||
