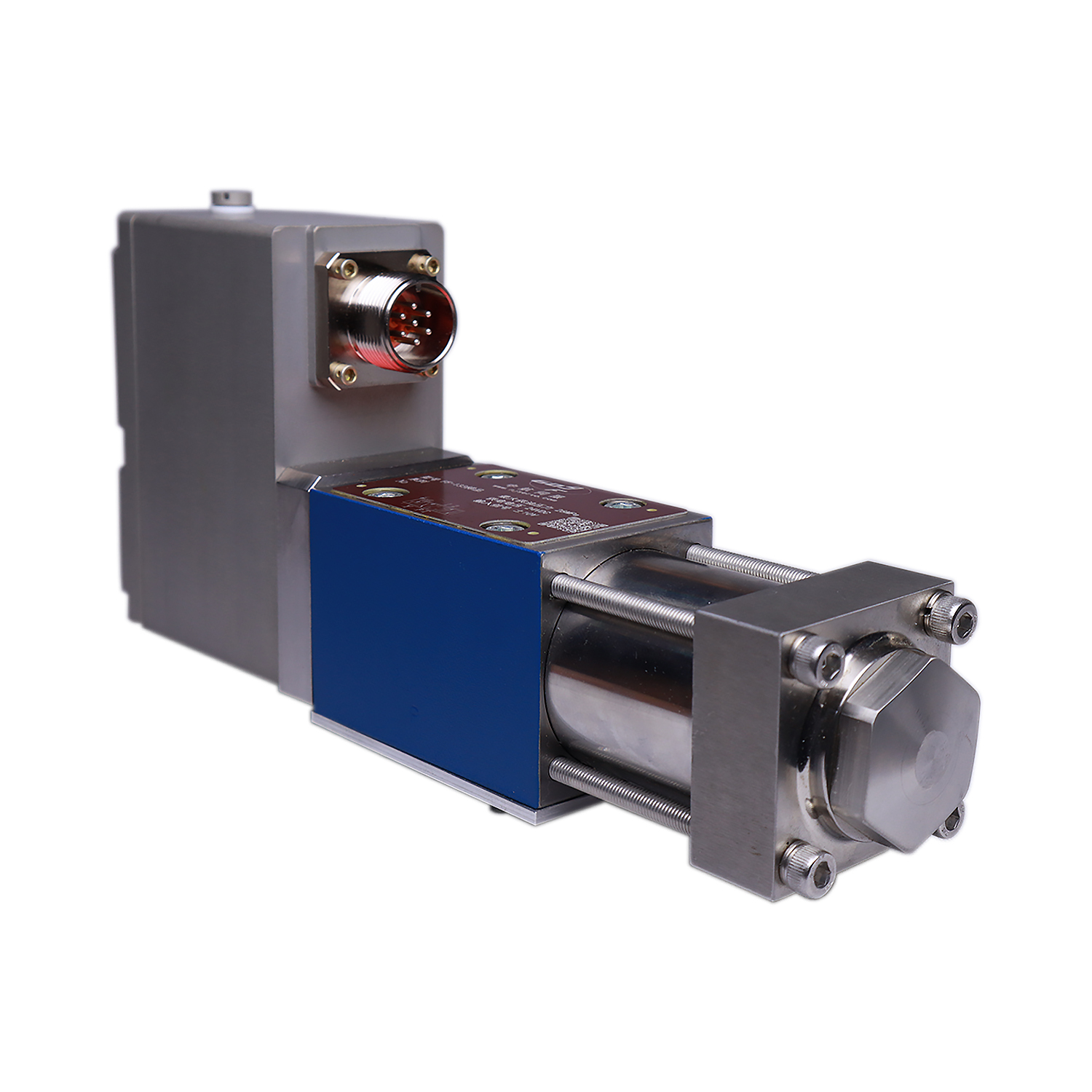

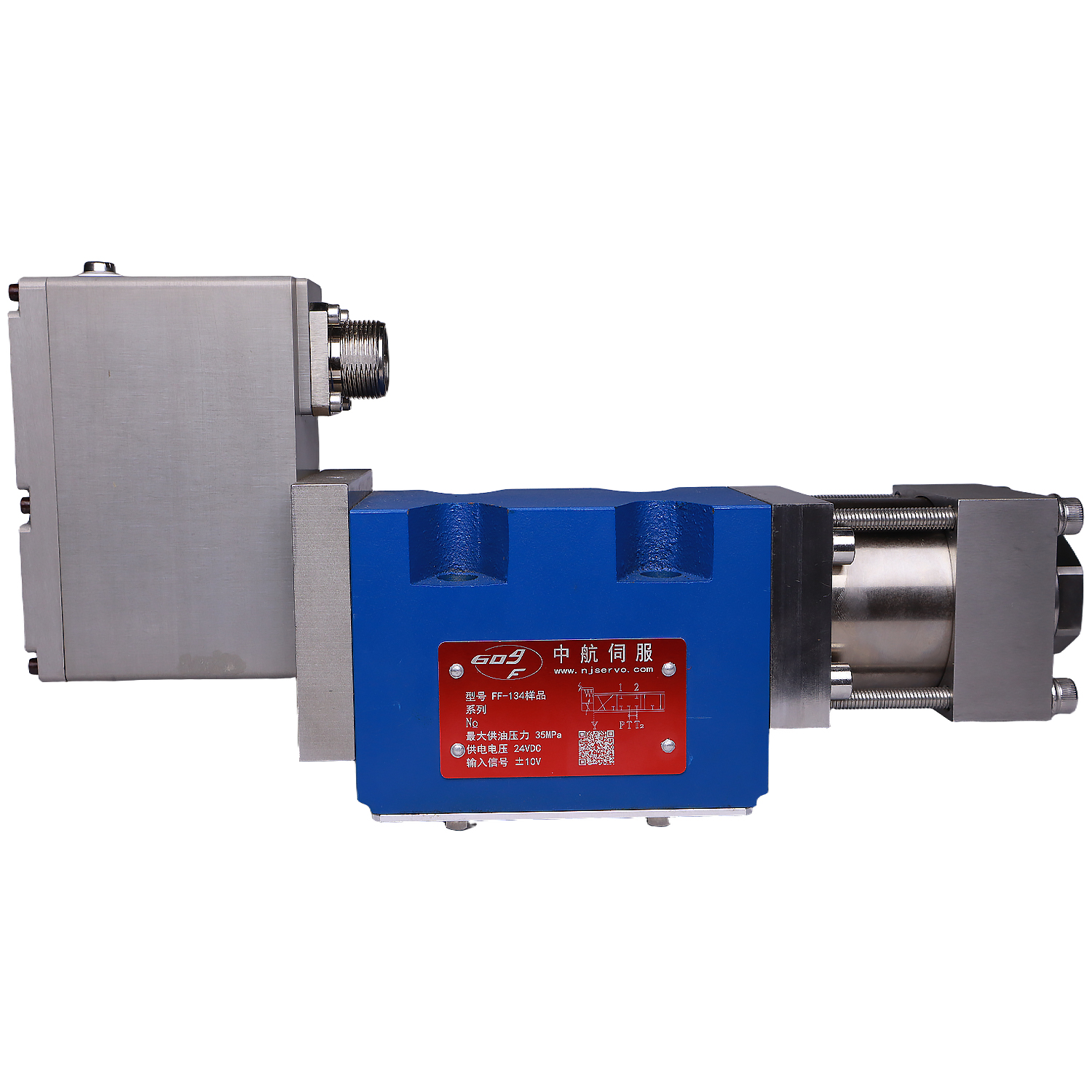

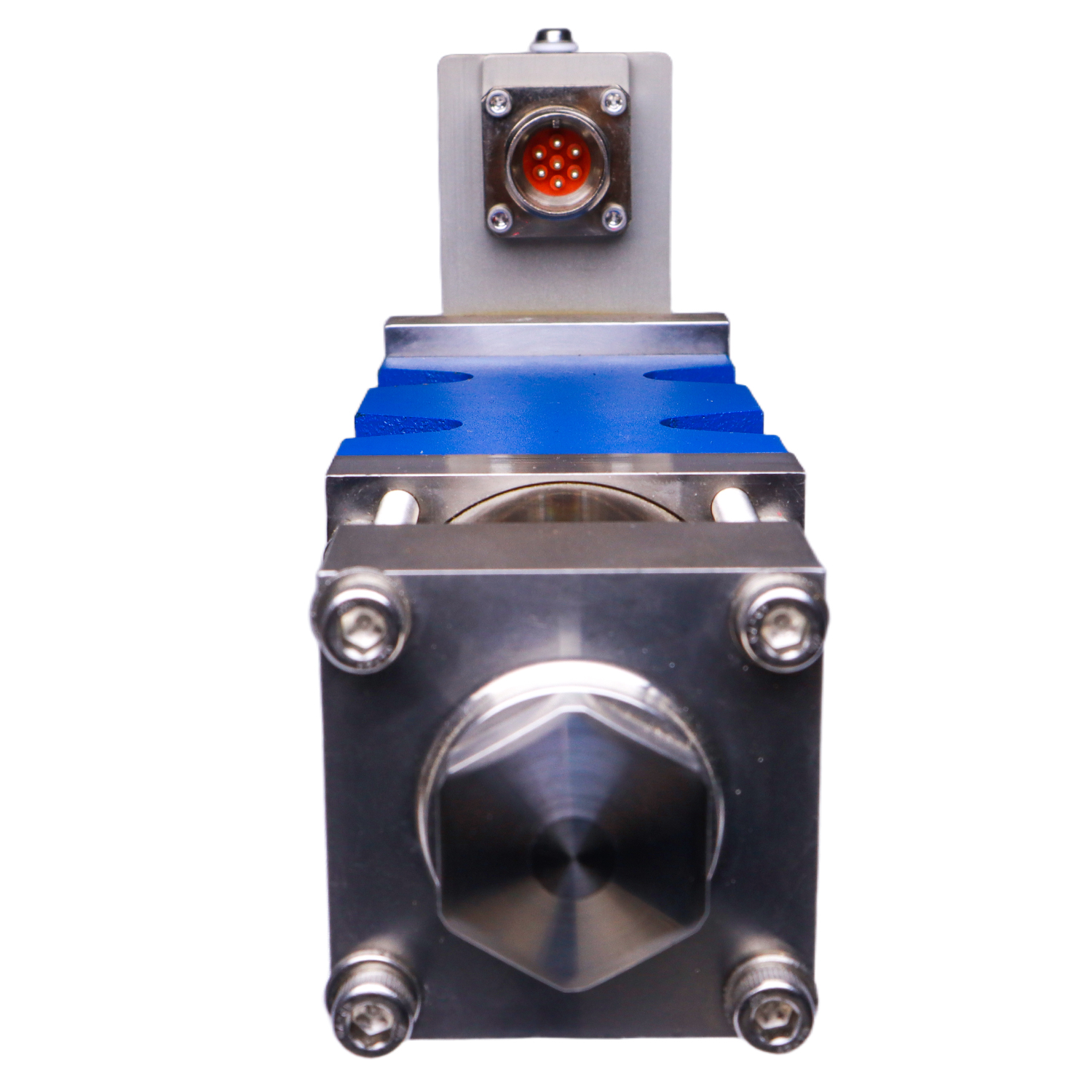

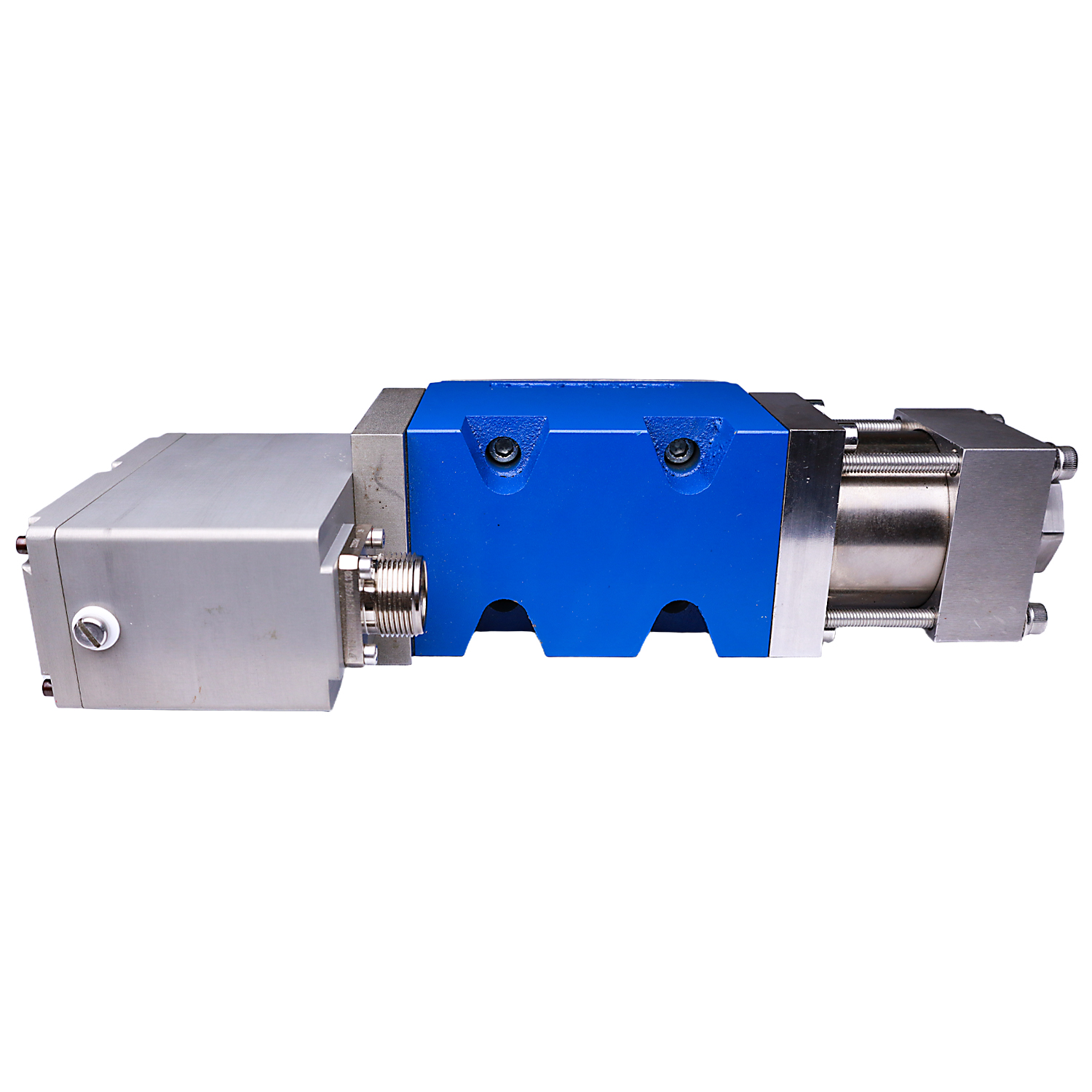

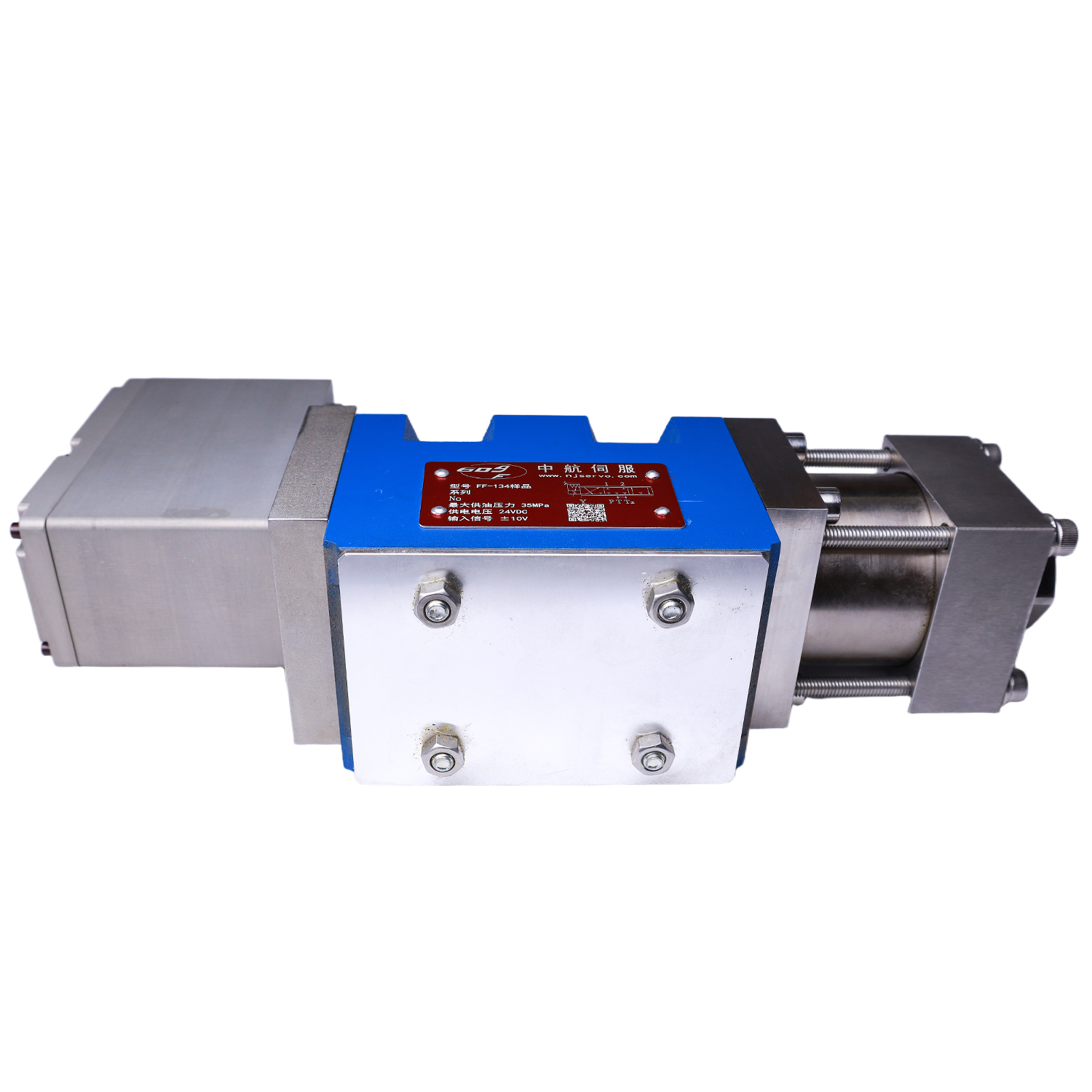

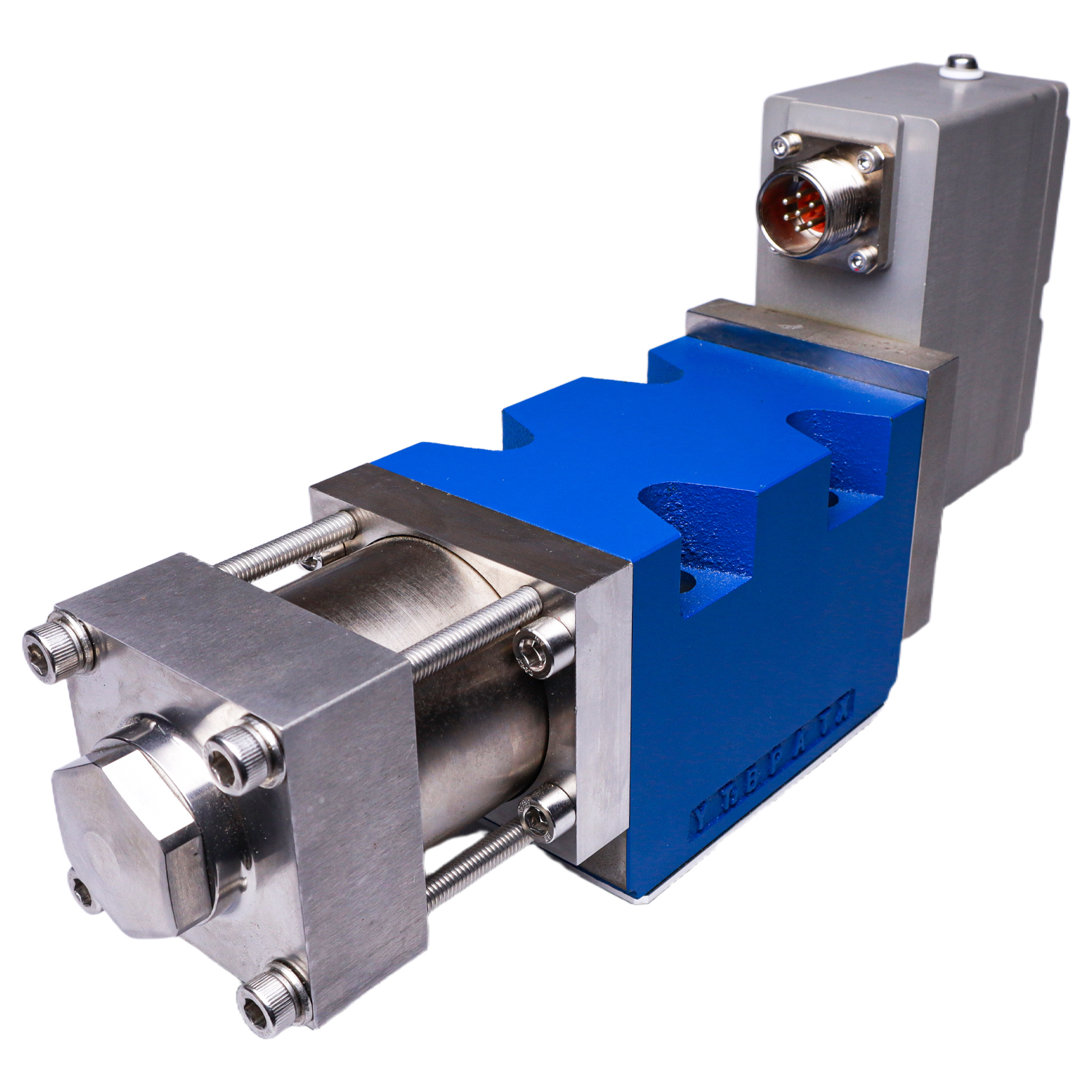

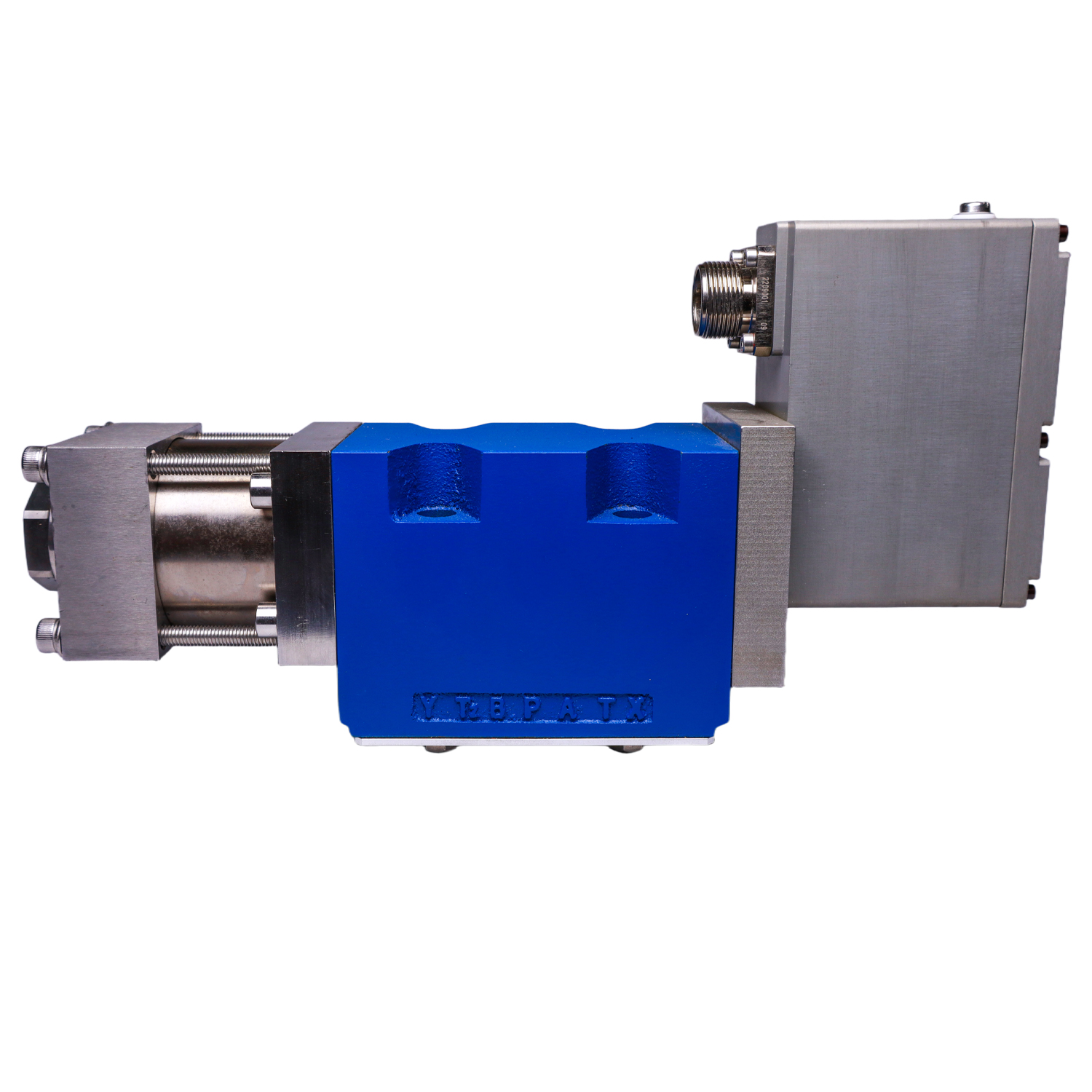

FF-134系列电液伺服阀为直线直驱流量伺服阀，7MPa压差下，流量为60L/min和100L/min。该类型伺服 阀采用直线力马达直接驱动，无先导级，内部没有节流小孔等结构，因此其泄漏小，液压功耗低，抗污染能 力强，系统供油压力降低对阀动态影响小。产品内部采用LVDT 阀芯位置传感器进行位置闭环控制，因此其滞 环小、分辨率高，重复精度好、动态高。根据用户需要可设置断电失效对中或者固定偏置，可使系统意外断 电后处于设定好的安全状态。控制盒上设计有外部电气零位调整装置，使用更加方便。产品壳体为不锈钢或 铸铁，结构强度高，可耐高压。适用于钢铁冶金，试验设备等。
技术参数：
试验项目 | 计量单位 | FF-134系列 | ||
FF-134/60 | FF-134/100 | |||
供油压力范围 | MPa | ≤35 | ||
额定供油压力Ps | MPa | 21 | ||
bar | 210 | |||
psi | 3050 | |||
额定流量Qn(±10%) △PN=7MPa | L/min | 60 | 100 | |
gpm | 15.9 | 26.4 | ||
滞 环 | % | ≤0.2 | ||
分辨率 | % | ≤0.1 | ||
线性度 | % | ≤7.5 | ||
对称度 | % | ≤10 | ||
压力增益 | % | 25～80 | ||
内 漏 | L/min | ≤1.2 | ≤2.0 | |
gpm | ≤0.32 | ≤0.53 | ||
零 偏 | % | ≤±2 | ||
重 叠 | O型阀芯 | % | -2.5～+2.5 | |
A型阀芯 | % | +3～+6 | ||
D型阀芯 | % | +18～+22 | ||
温度零漂 (温度每变化55℃) |
% |
≤1.5 | ||
频率特性 | 幅频宽(-3dB) | Hz | ≥25 | |
相频宽(-90) | Hz | ≥25 | ||
阶跃响应 |
ms | ≤20 | ||
最大功耗 | W | 50 | ||
重 量 | kg | 6.3 | ||
