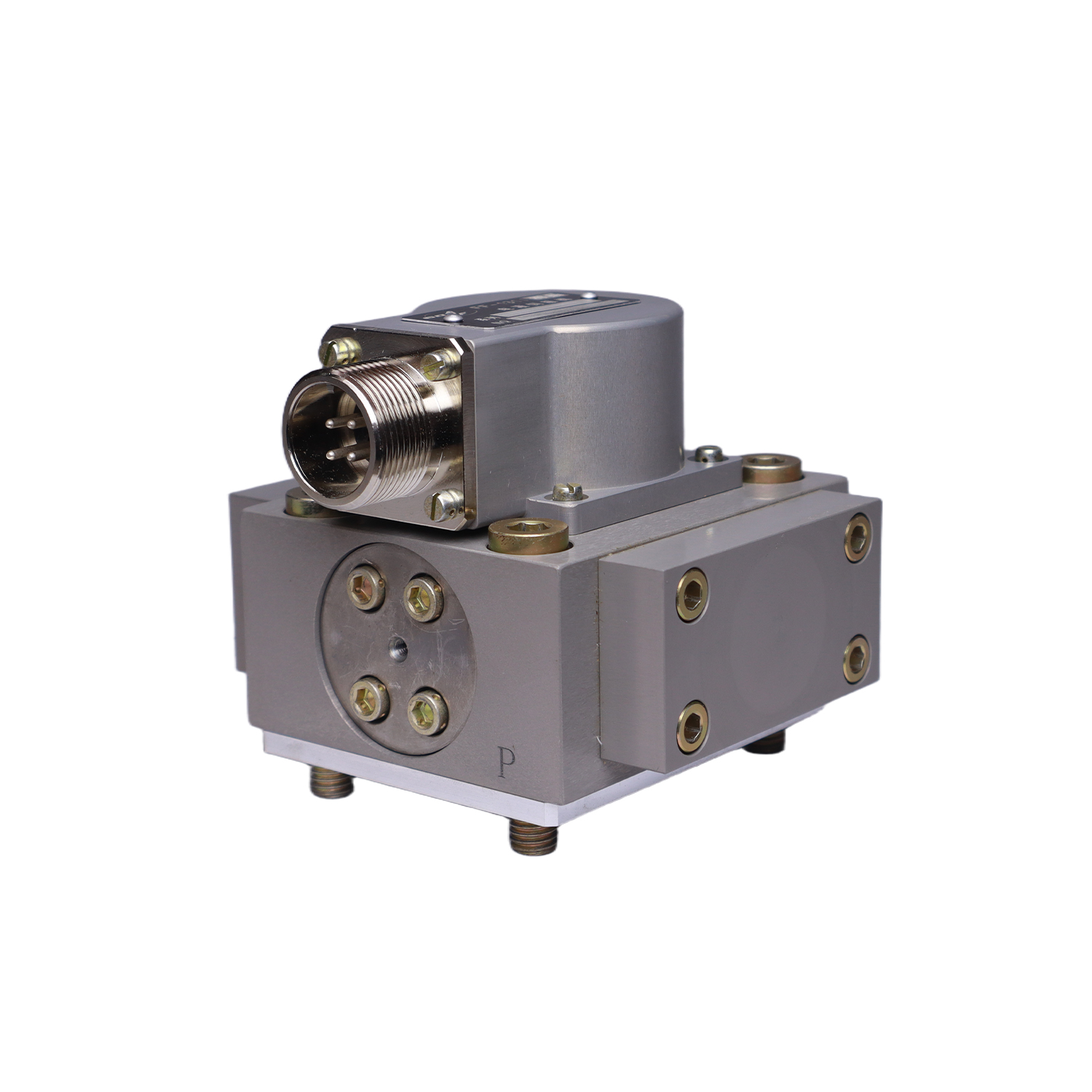

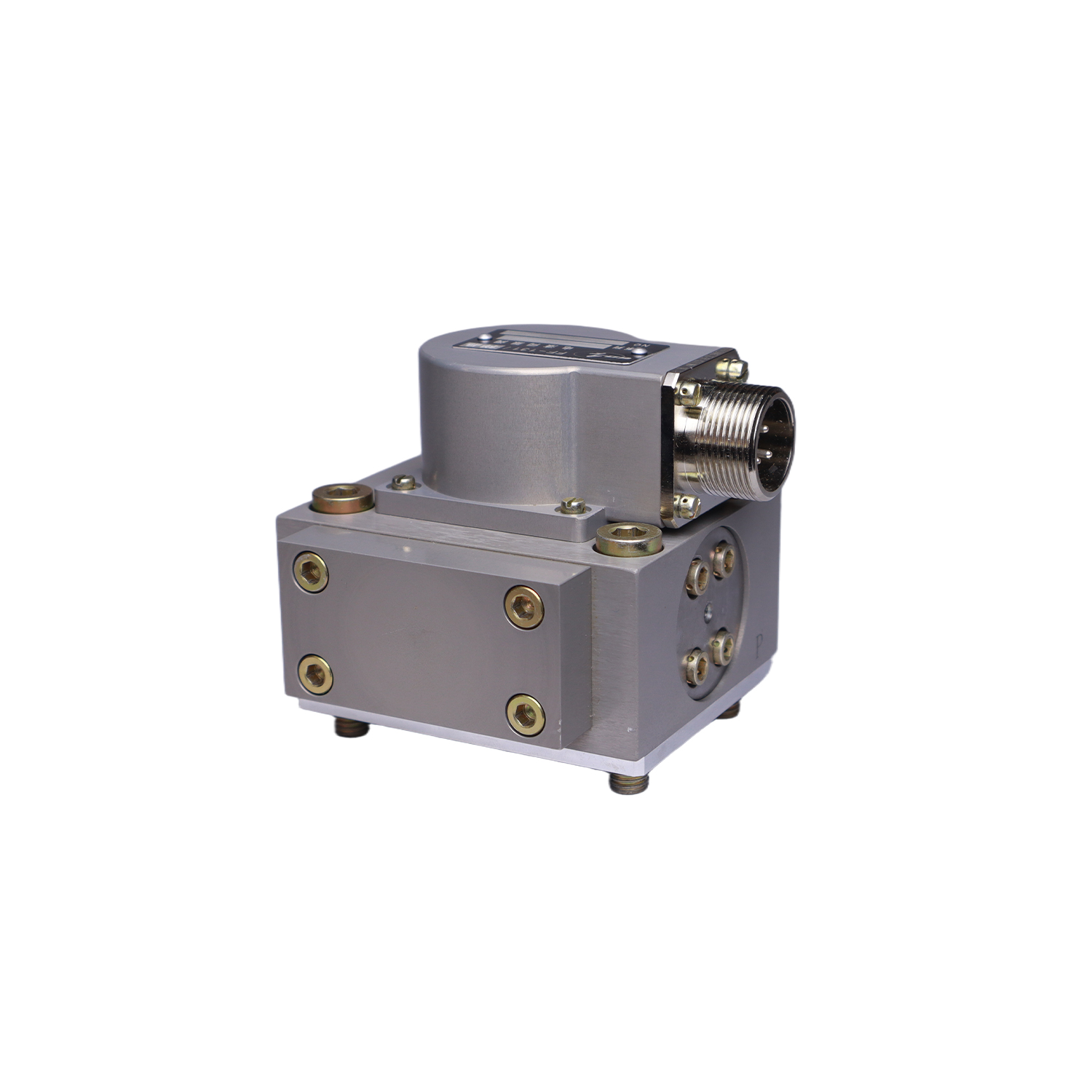

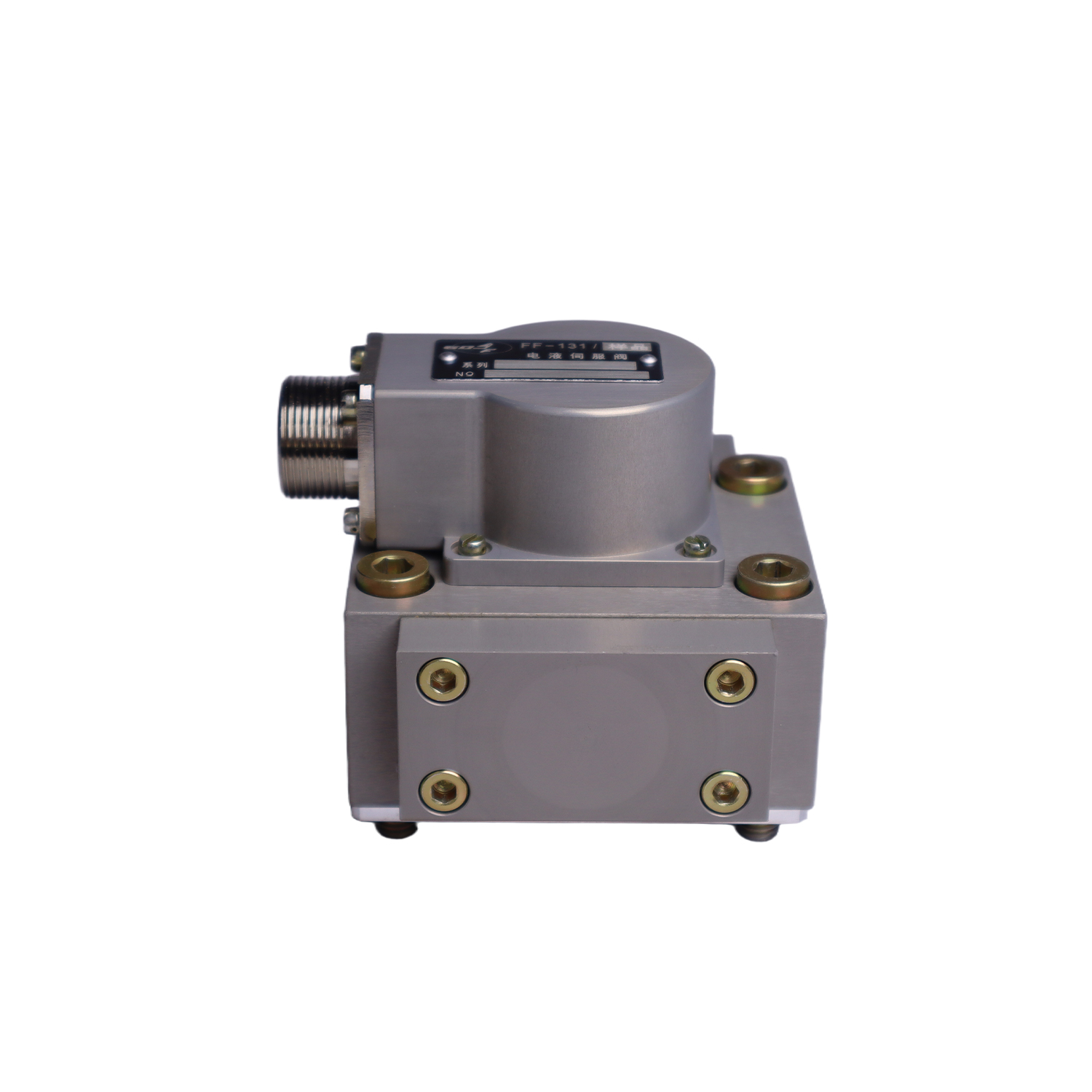

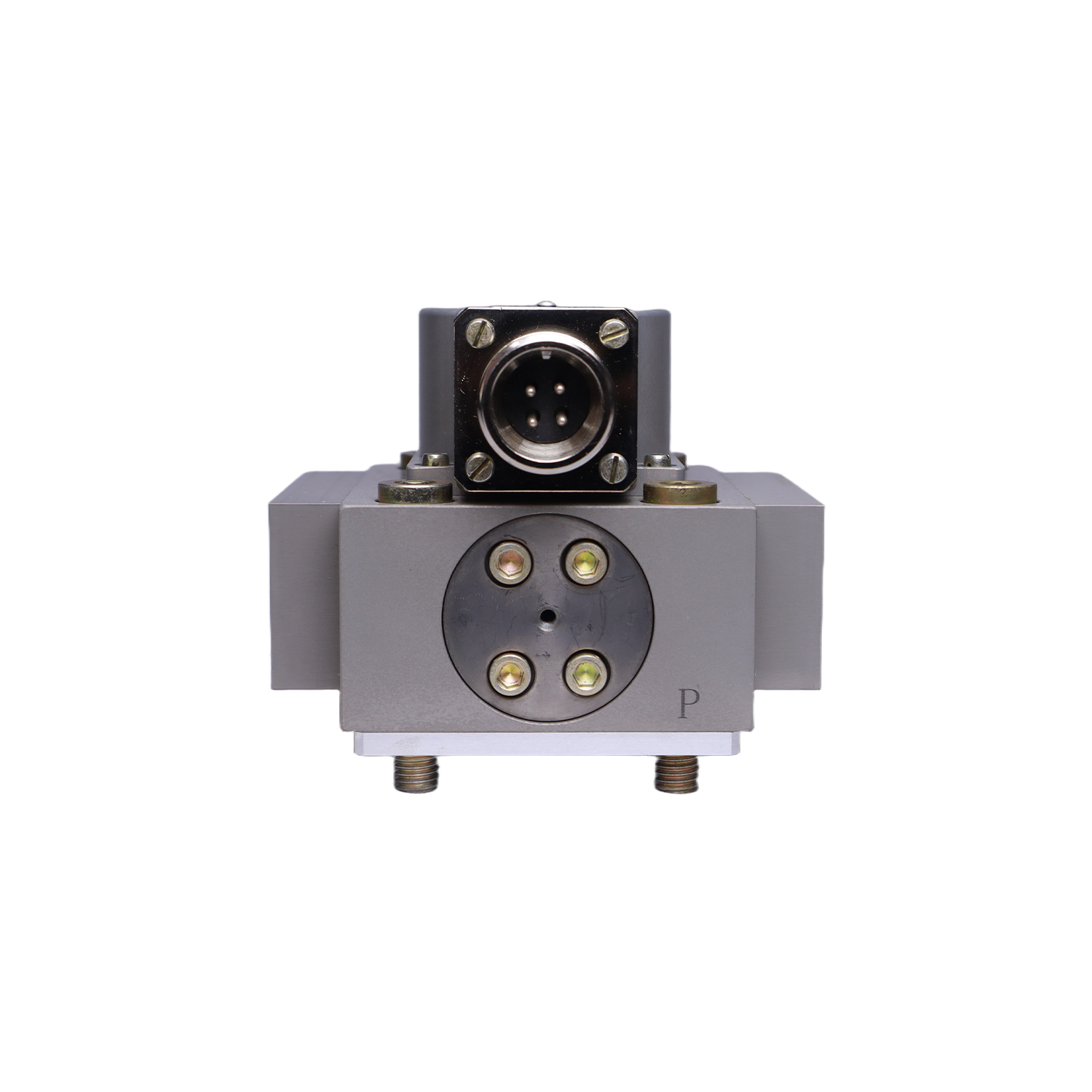

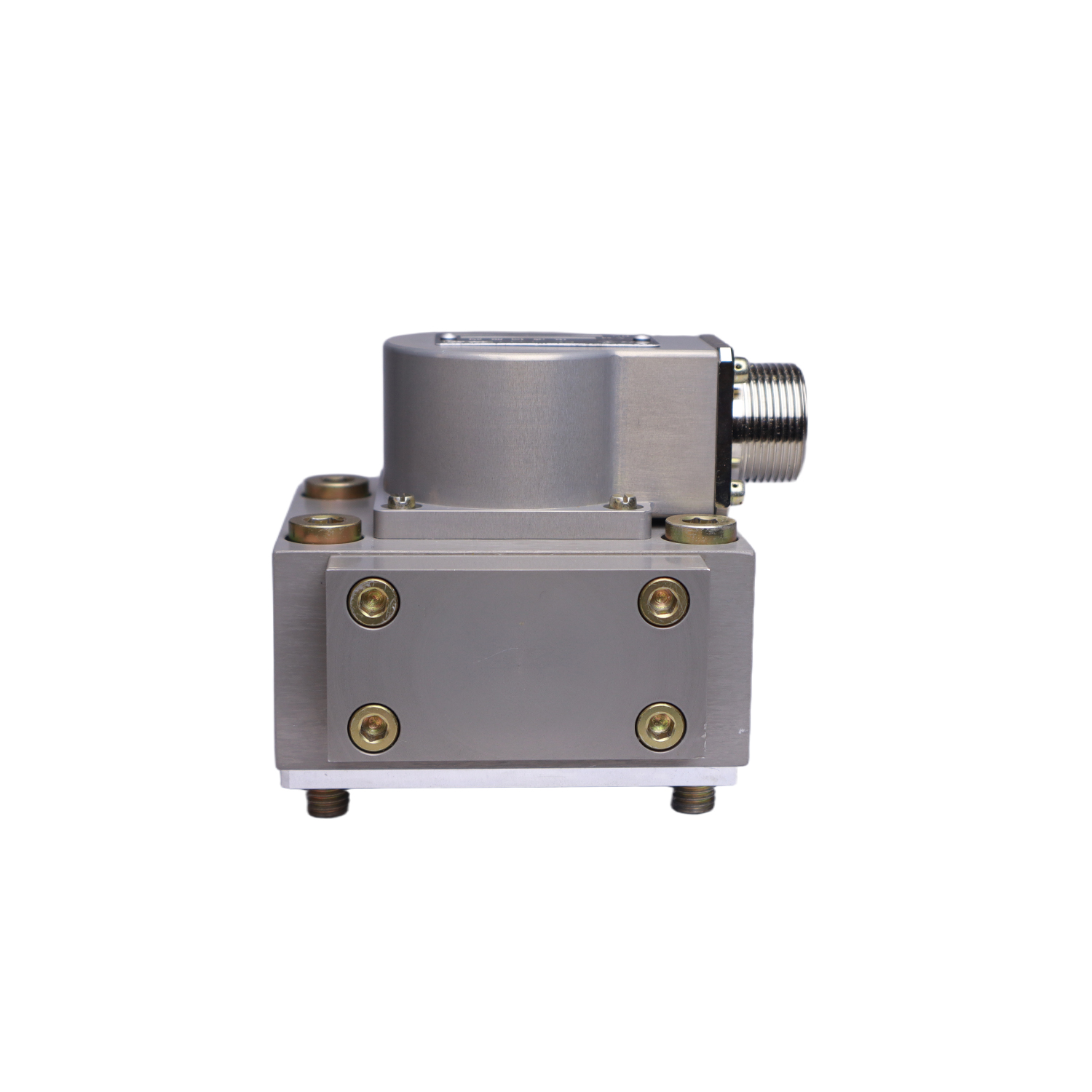

FF-131系列电液伺服阀为力反馈两级双喷嘴挡板大流量伺服阀，21MPa压差下，其流量范围为6.5L/min到 100L/min。该系列伺服阀的标准产品采用铝合金壳体，重量轻。产品外部有机械调零结构，方便用户根据实 际需求进行调节。产品插头、插座安装方向可根据需求进行选择。产品动态响应快、线性度好、零漂小，具 有工作性能稳定，可靠性高，使用寿命长，内漏小，功耗低等优点。产品安装面有可选的第五供油口，可向 先导级单独供油。若用户的系统压力特别高，可定制使用不锈钢壳体的产品。产品适用于非标设备，试验设 备，电力行业等。
产品特点：
● 制精度高，动态响应快，操作简便
技术参数：
试验项目 | 计量 单位 | FF-131系列 | ||||||
FF-131/100 | FF-131/101 | FF-131/102 | FF-131/125 | FF-131/103 | FF-131/104 | |||
供油压力范围 | MPa | 2～28 | ||||||
额定供油压力Ps | MPa | 21 | ||||||
bar | 210 | |||||||
额定流量Qn (±10%) △PN=21MPa | psi | 3050 | ||||||
L/min | 6.5 | 16.5 | 32.5 | 50 | 65 | 100 | ||
gpm | 1.7 | 4.3 | 8.6 | 13.2 | 17.2 | 26.4 | ||
额定电流In | mA | 15/40 | 15/40 | 15/40 | 15/40 | 15/40 | 40 | |
线圈电阻 | Q | 200±20/ 80±8 | 200±20/ 80±8 | 200±20/ 80±8 | 200±20/ 80±8 | 200±20/ 80±8 | 80±8 | |
绝缘电阻 | MQ | ≥50 | ||||||
滞 环 | % | ≤3 | ||||||
分辨率 | % | ≤1 | ||||||
线性度 | % | ≤7.5 | ||||||
对称度 | % | ≤10 | ||||||
压力增益 | % | >30 | ||||||
内 漏 | L/min | ≤0.7 | ≤0.9 | ≤1.4 | ≤2 | ≤3 | ≤3 | |
gpm | ≤0.18 | ≤0.24 | ≤0.37 | ≤0.53 | ≤0.79 | ≤0.79 | ||
零 偏 | % | ≤±3 | ||||||
重 叠 | % | ≤±2.5 | ||||||
供油压力零漂 (80%～110%)Ps |
% | ≤±2 | ||||||
回油压力零漂 (0~20%)Ps |
% | ≤±2 | ||||||
温度零漂 (-30～+150℃) | % | ≤±4 | ||||||
频率特性 | 幅频宽(-3dB) | Hz | ≥100 | ≥100 | ≥100 | ≥70 | ≥70 | ≥50 |
相频宽(-90°) | Hz | ≥100 | ≥100 | ≥100 | ≥70 | ≥70 | ≥50 | |
净 重 | kg | 1.0 | ||||||
