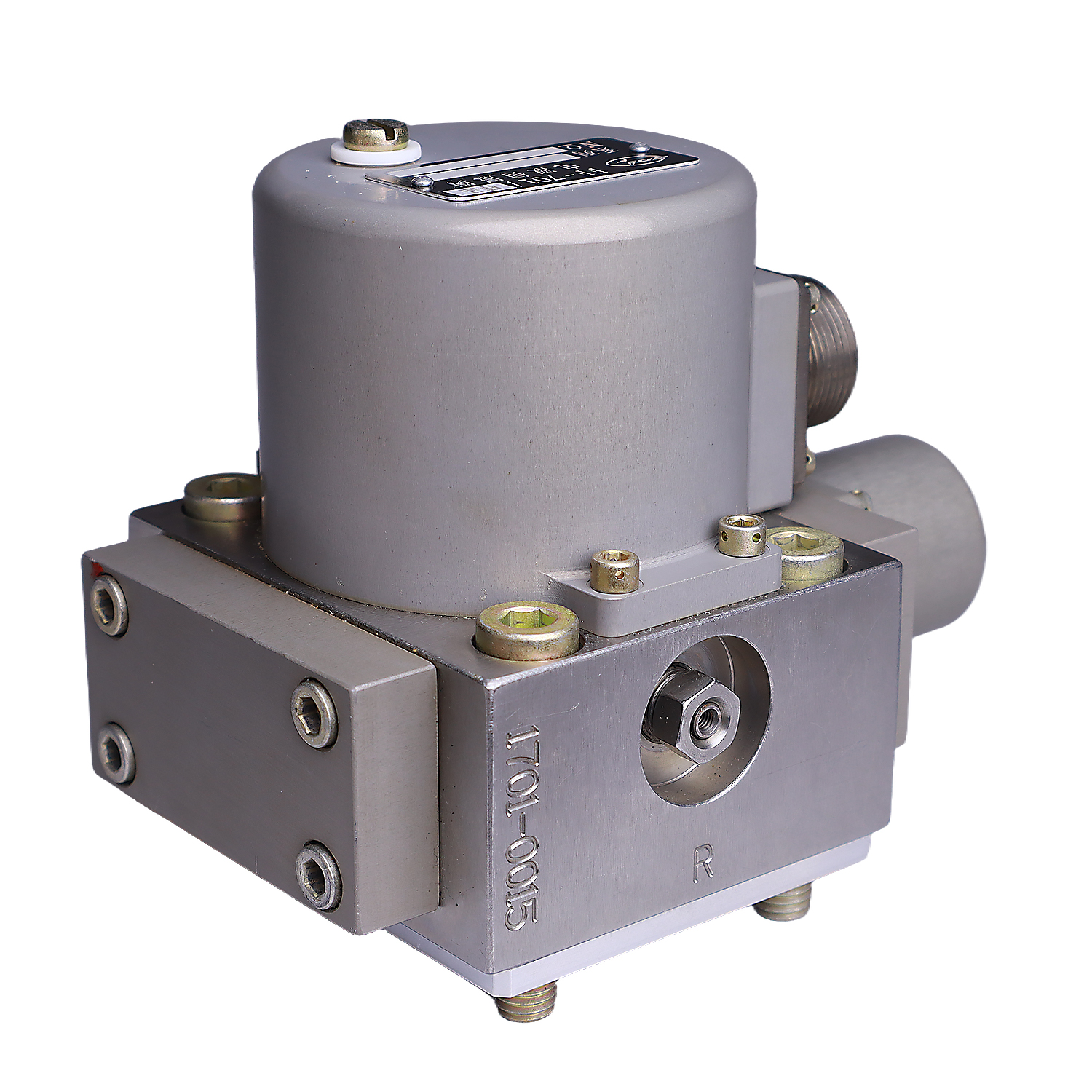

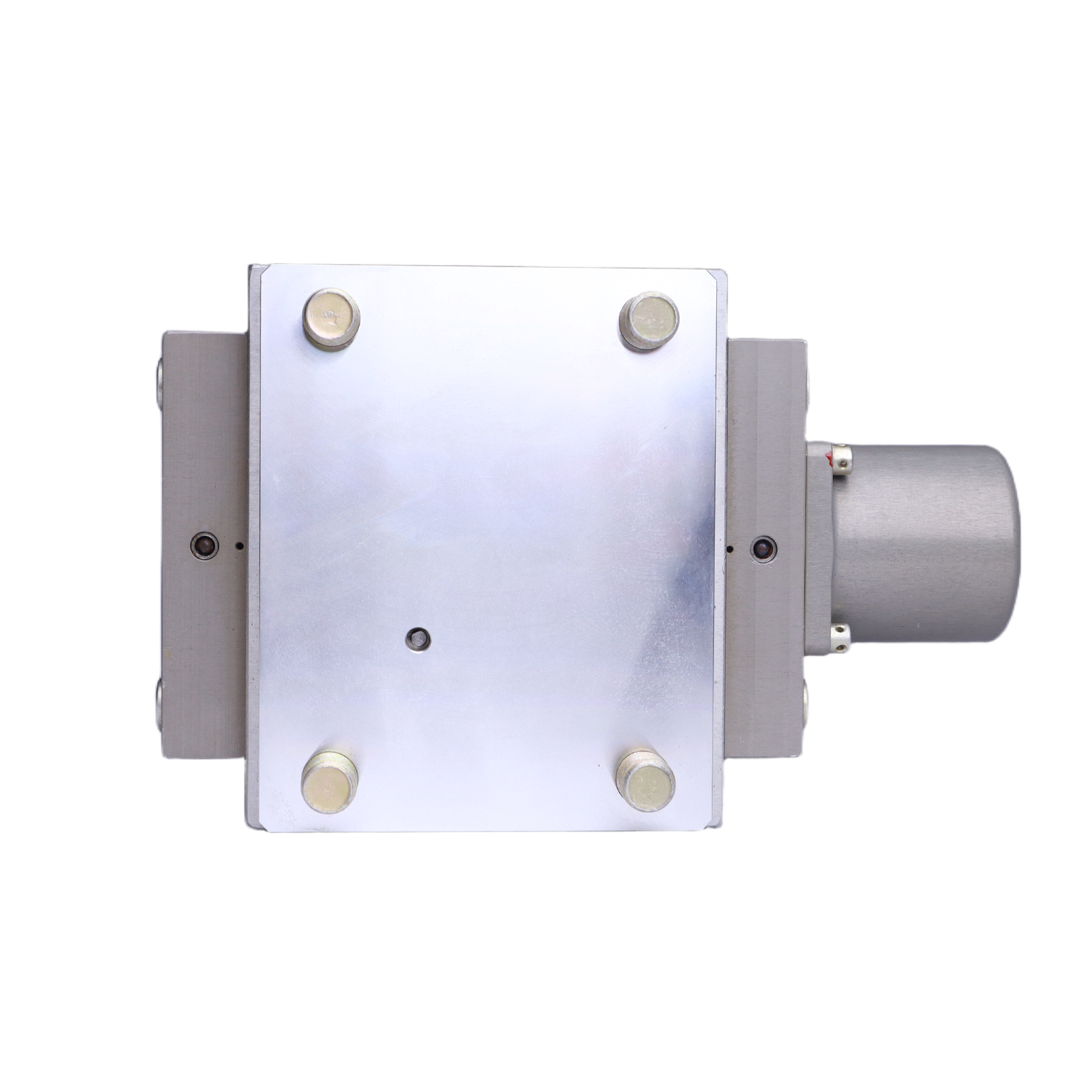

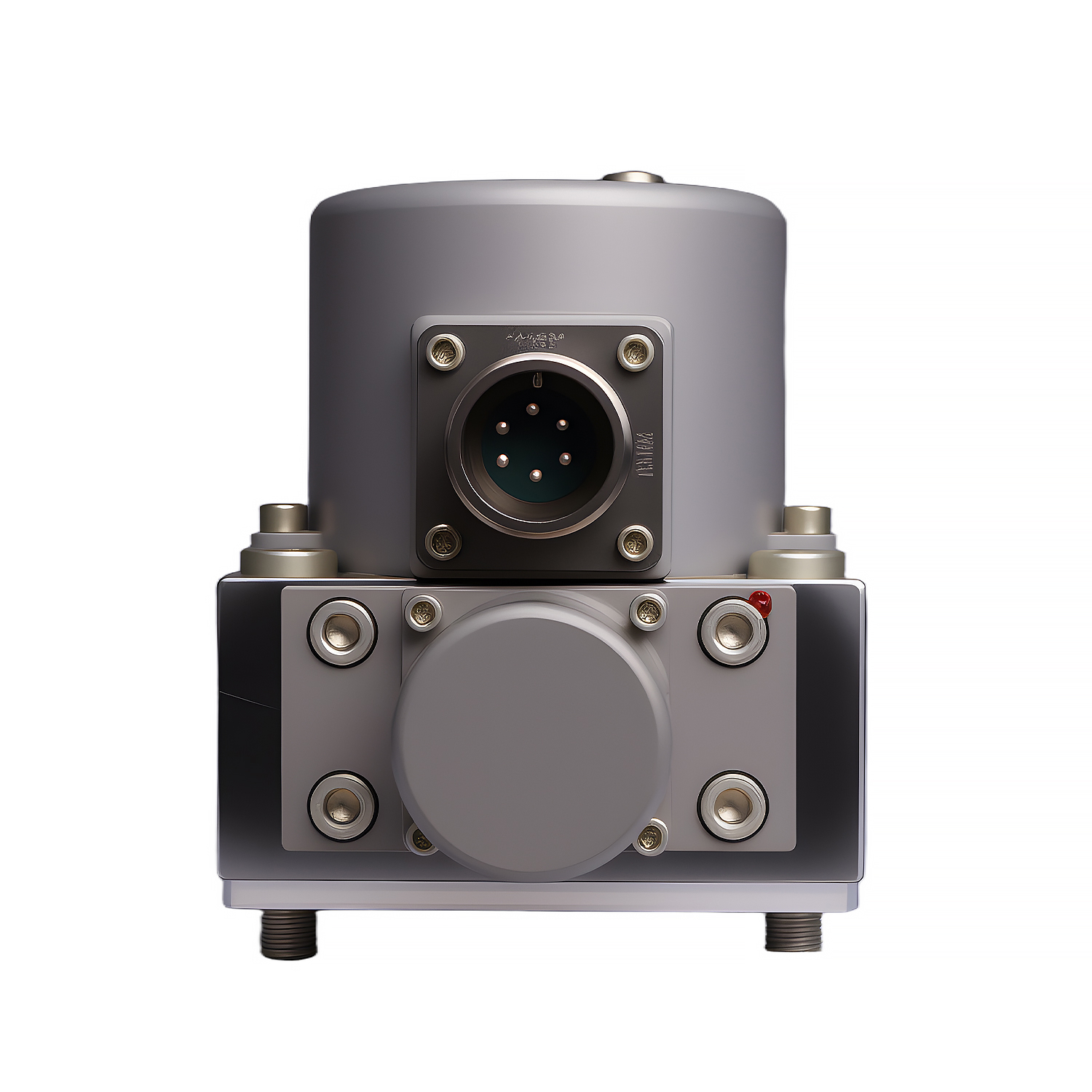

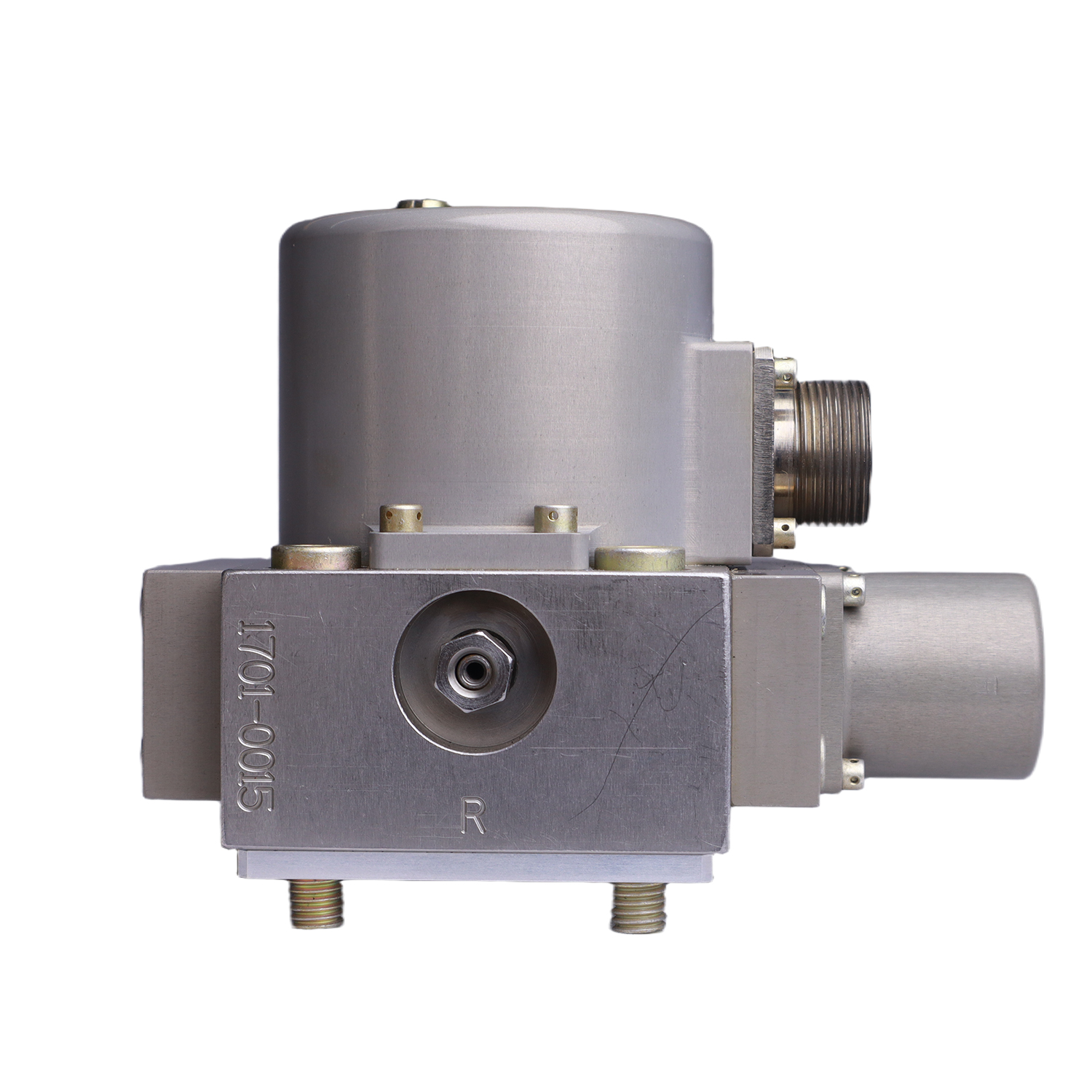

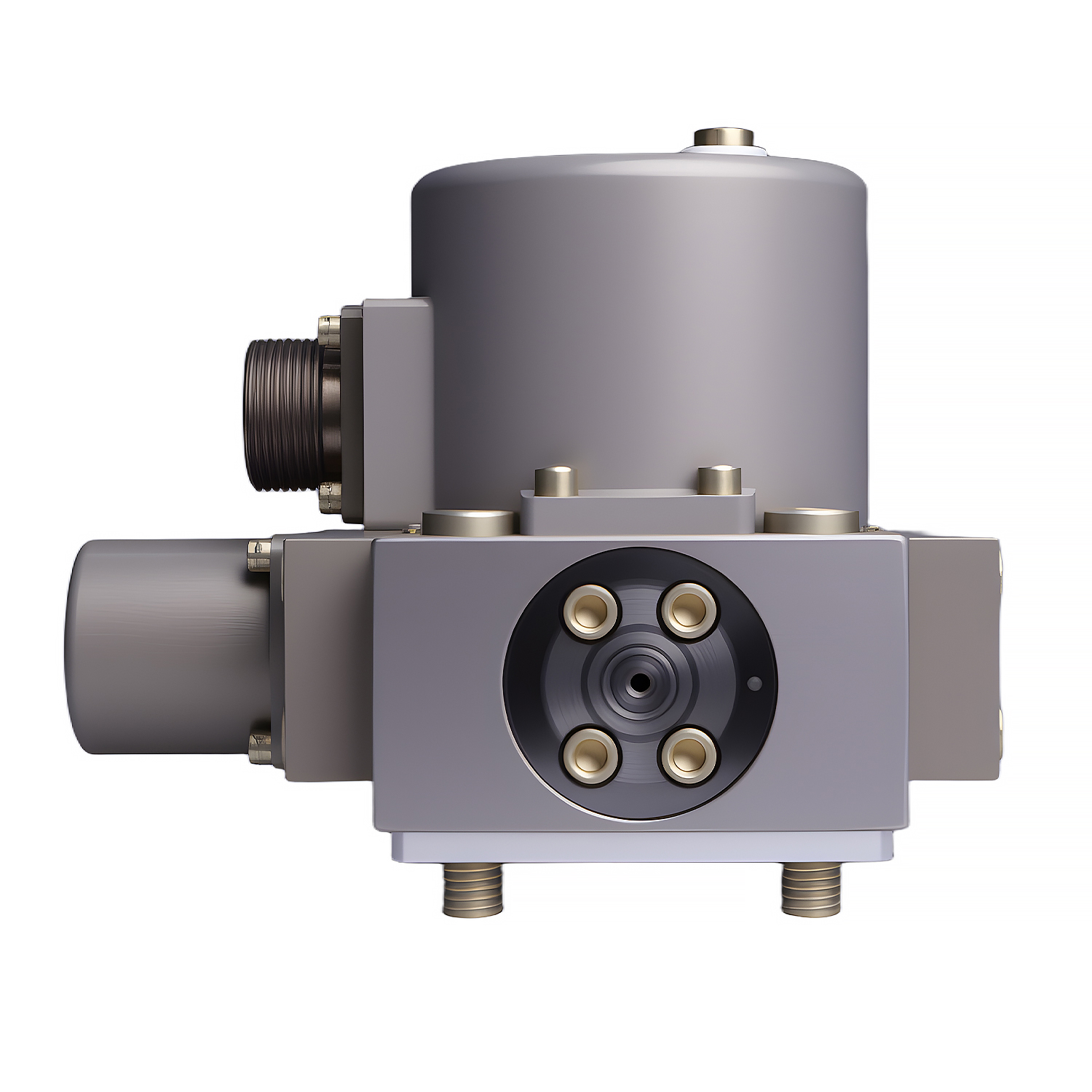

FF-701系列电液伺服阀为带电反馈的力反馈两级双喷嘴挡板大流量伺服阀，21MPa 压差下，其流量范围 为6.5L/min到100L/min。该系列电液伺服阀与FF-131系列相近，在后者基础上增加了LVDT阀芯位置传感器和 控制器进行位置闭环控制，使得其滞环更小，分辨率更高，具有更好的重复精度，兼顾了力反馈伺服阀和电 反馈伺服阀的优点，使用更加方便。该系列伺服阀的标准产品采用铝合金壳体，重量轻。产品外部有电气调 零结构，方便用户根据实际需求进行调节。产品动态响应快、线性度好、零漂小，具有工作性能稳定，可靠 性高，使用寿命长，内漏小，功耗低等优点。产品安装面有可选的第五供油口，可向先导级单独供油。若用 户的系统压力特别高，可定制使用不锈钢壳体的产品。
产品特点：
● 线性度好，驱动力大，零漂小
技术参数:
试验项目 | 计量单位 | FF-701系列 | ||||||
FF-701/100 | FF-701/101 | FF-701/102 | FF-701/125 | FF-701/103 | FF-701/104 | |||
供油压力范围 | MPa | 2～28 | ||||||
额定供油压力Ps | MPa | 21 | ||||||
bar |
210 | |||||||
psi | 3050 | |||||||
额定流量Qn(±10%) △PN=21MPa | L/min | 6.5 | 16.5 | 32.5 | 50 | 65 | 100 | |
gpm | 1.7 | 4.3 | 8.6 | 13.2 | 17.2 | 26.4 | ||
滞 环 | % | ≤0.3 | ||||||
分辨率 | % | ≤0.1 | ||||||
线性度 | % | ≤7.5 | ||||||
对称度 | % | ≤10 | ||||||
压力增益 | % | >30 | ||||||
内 漏 | L/min | ≤2.3 | ||||||
gpm | ≤0.61 | |||||||
零 偏 | % | ≤±3 | ||||||
重 叠 | % | ≤±2.5 | ||||||
温度零漂 (温度每变化55℃) |
% |
≤1.5 | ||||||
频率特性 | 幅频宽(-3dB) | ≥100 | ≥150 | ≥120 | ≥120 | ≥100 | ||
相频宽(-90°) | ≥100 | ≥150 | ≥120 | ≥120 | ≥100 | |||
阶跃响应 |
ms | ≤12 | ||||||
重 量 | kg | 1.1 | ||||||
