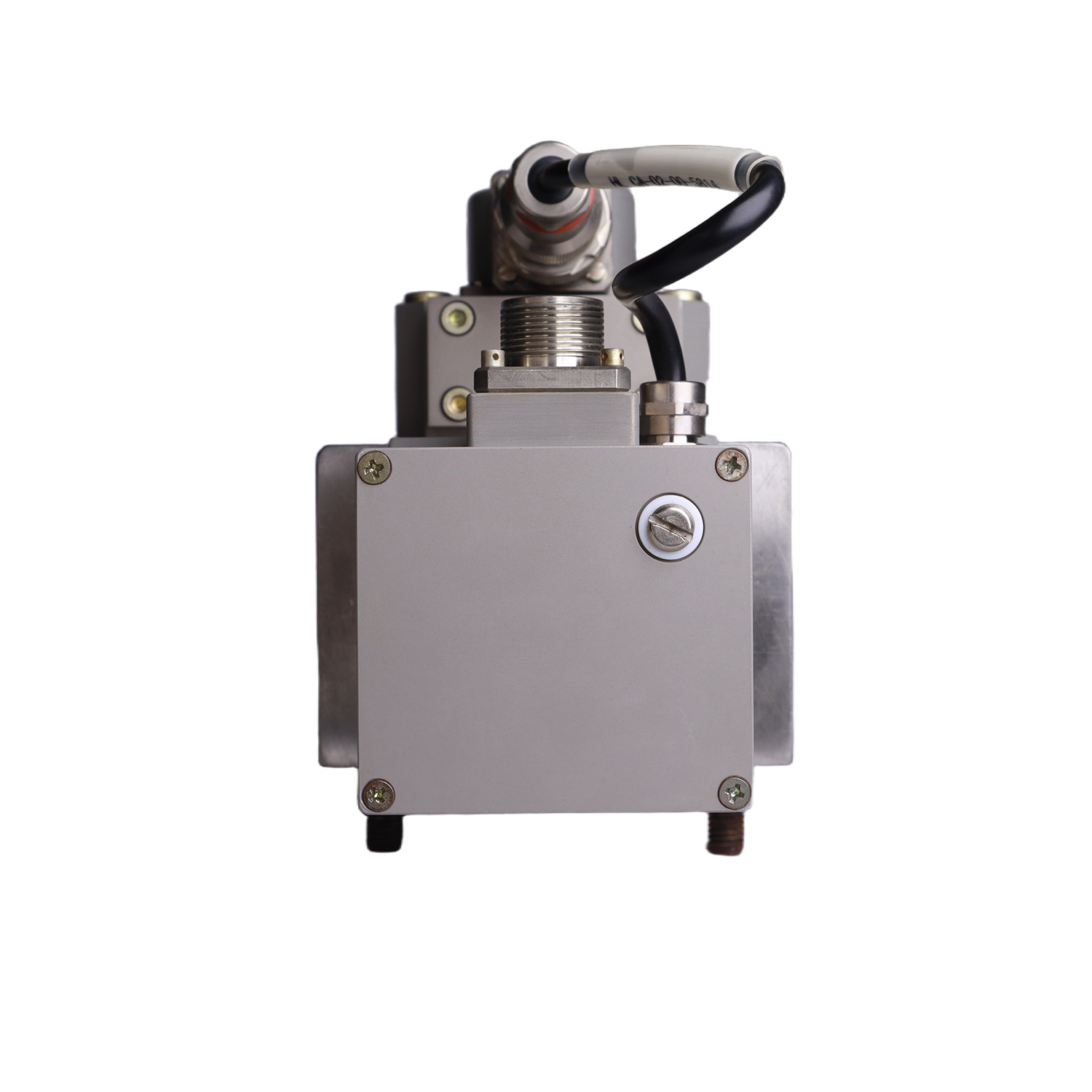

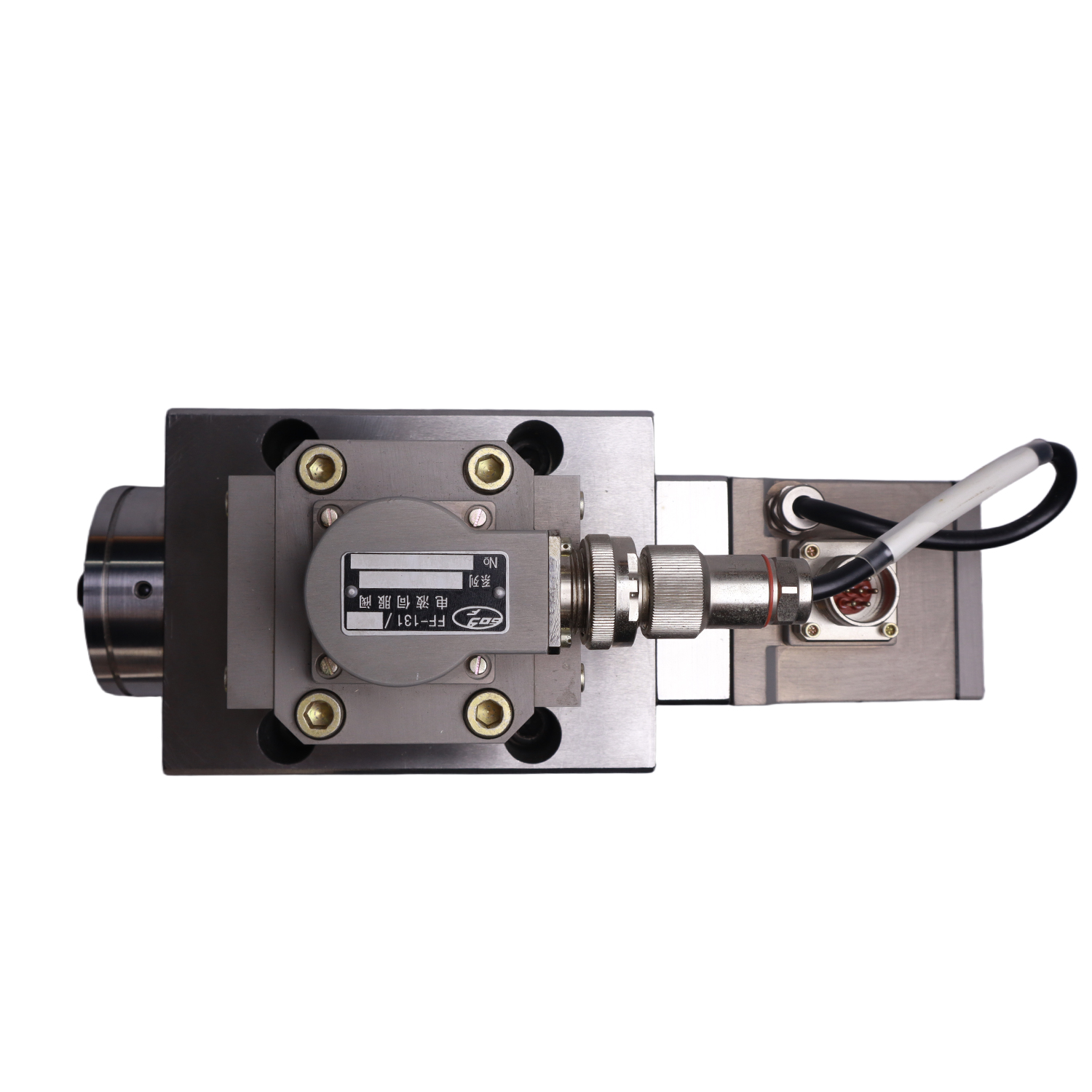

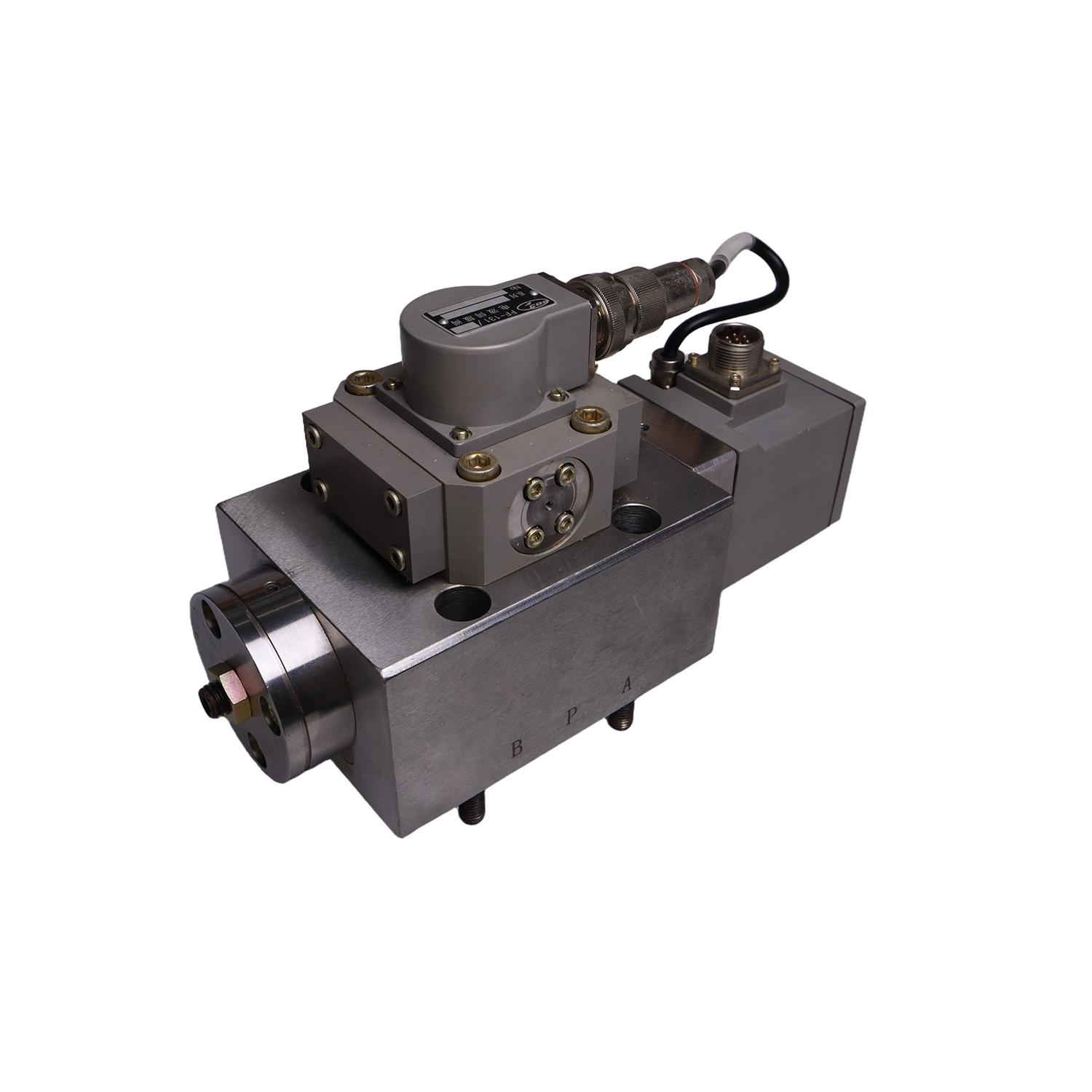

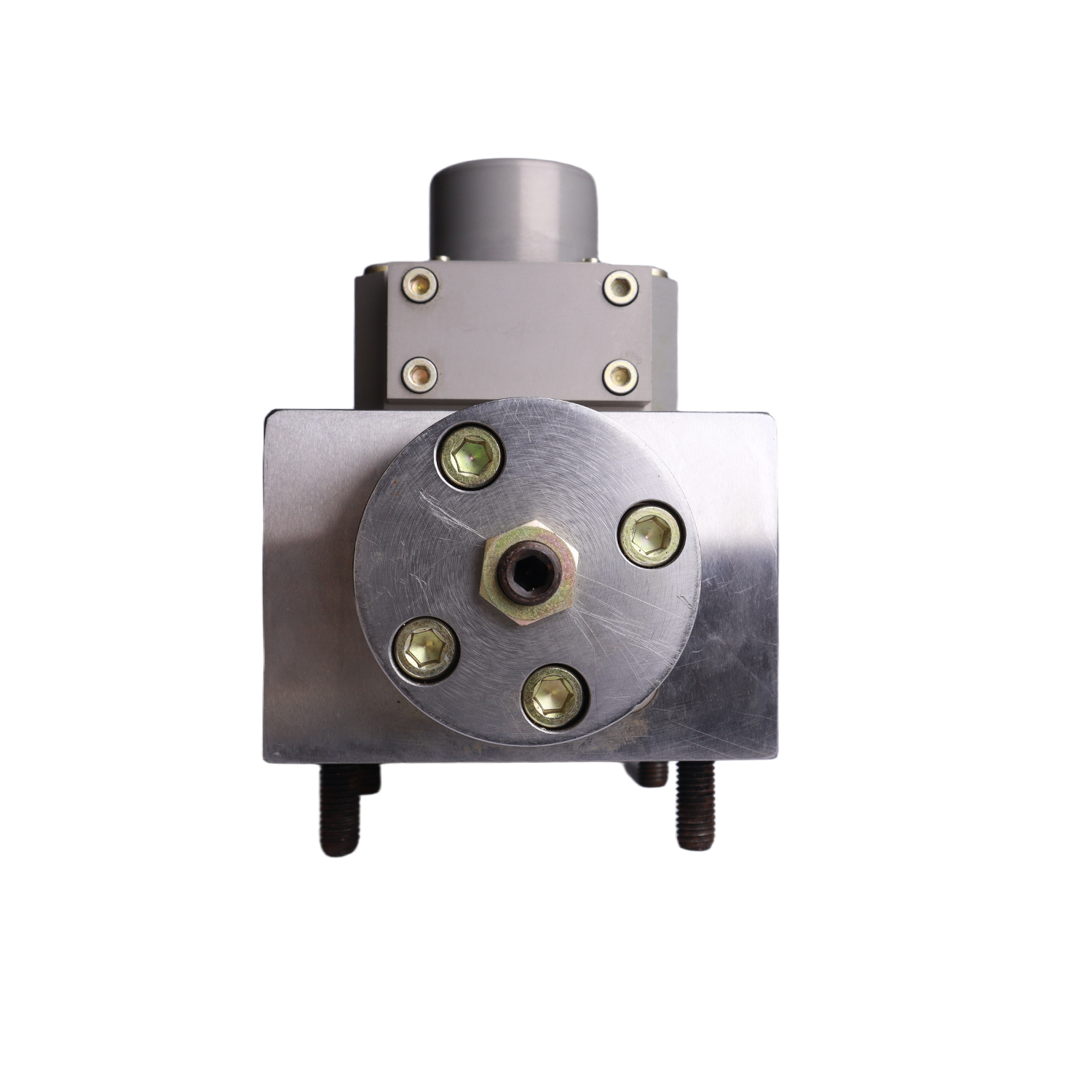

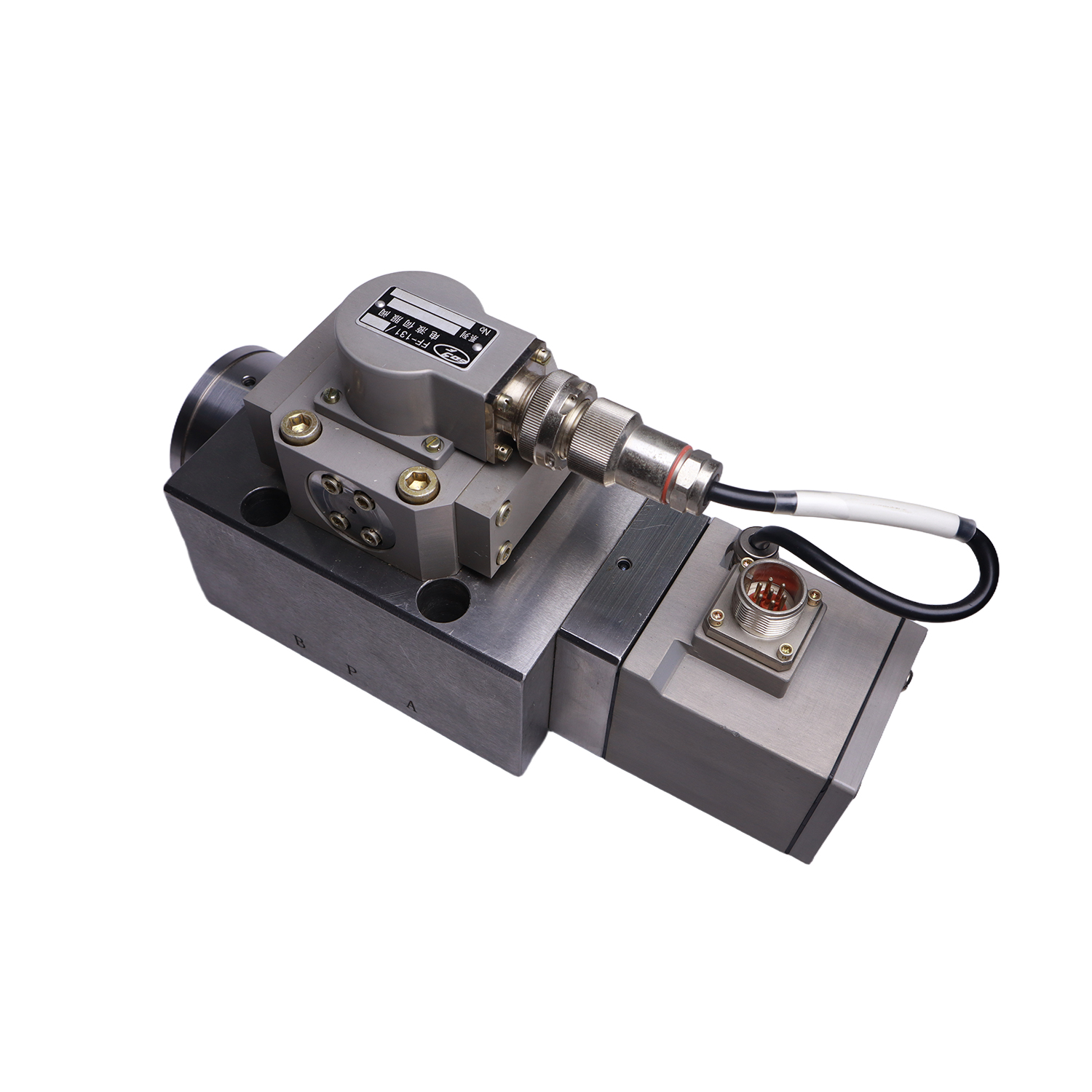

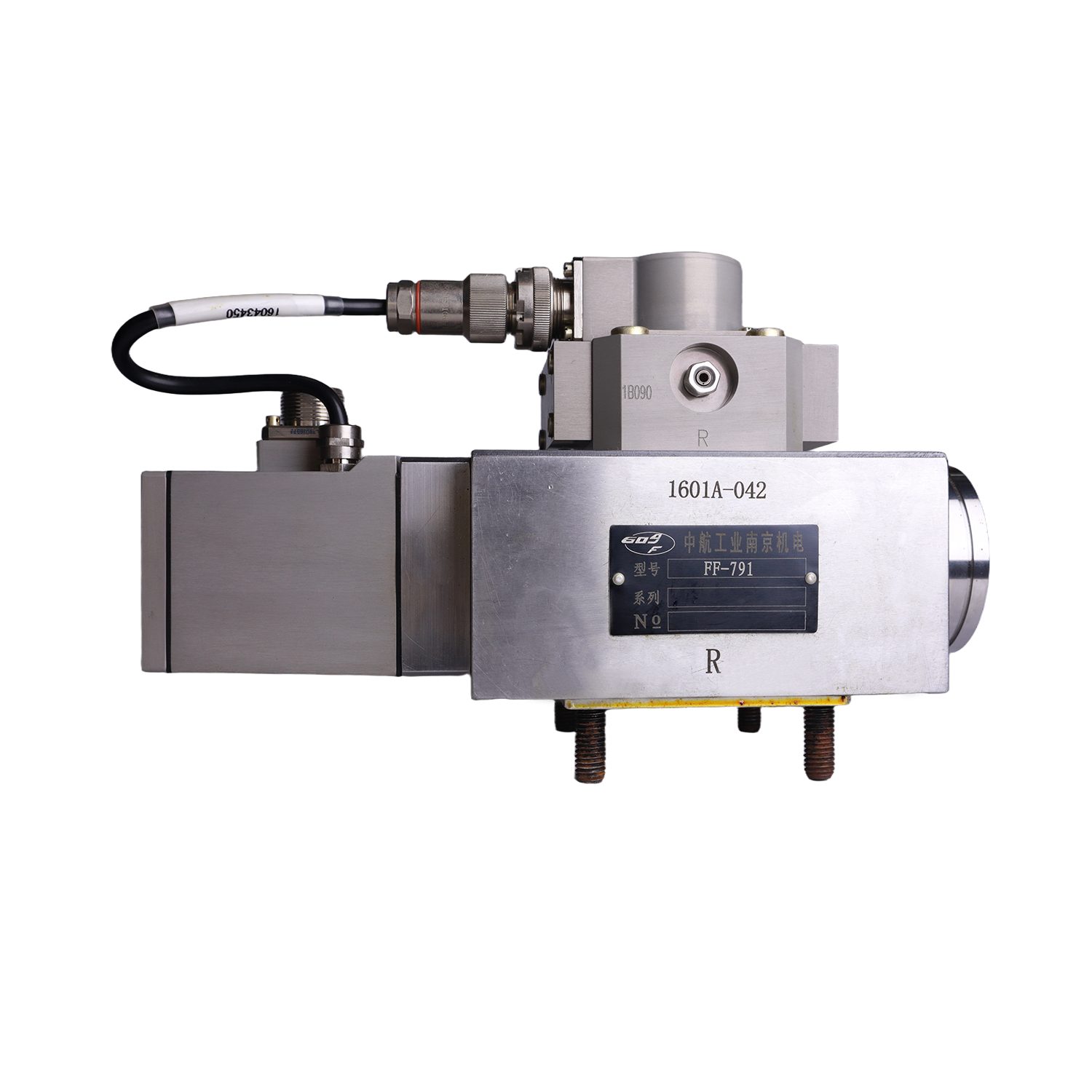

FF-791系列电液伺服阀为电反馈三级喷嘴挡板大流量伺服阀，7MPa 压差下，其流量为100L/min，160L/min和250L/min。该类型伺服阀采用两级双喷嘴挡板伺服阀作为先导阀，响应快，动态高。产品内部 采用LVDT 阀芯位置传感器进行位置闭环控制，因此其滞环小，分辨率高，重复精度好。相比于两级射流管 大流量伺服阀，其动态响应更高。该系列三级伺服阀同时具有流量大和动态响应高的特点。先导级内外供 油可供选择，控制盒上设计有外部电气零位调整装置，使用更加方便。同时，根据需求，可定制断电、断 压后的阀芯安全位。
产品特点：
● 静态流量大，动态响应高
技术参数：
试验项目 | 计量单位 |
FF-791系列 | ||
供油压力范围 | MPa | ≤31.5 | ||
额定供油压力Ps | MPa | 21 | ||
bar | 210 | |||
psi | 3050 | |||
额定流量Qn(±10%) △PN=7MPa | L/min | 100 | 160 | 250 |
gpm | 26.4 | 42.2 | 66 | |
滞 环 | % | ≤0.5 | ||
分辨率 | % | ≤0.2 | ||
非线性度 | % | ≤7.5 | ||
非对称度 | % | ≤10 | ||
压力增益 | % | ≥30 | ||
内 漏 | L/min | ≤5 | ≤7 | ≤10 |
gpm | ≤1.32 | ≤1.85 | ≤2.64 | |
零 偏 | % | ≤±3 | ||
重 叠 | % | ≤±2.5 | ||
温度零漂 (温度每变化55℃) |
% |
≤±4 | ||
阶跃响应 |
ms | 3～10 | ||
阀芯位移 | mm | 1.4 | 1.2 | 2.0 |
阀芯驱动面积 | cm² | 2.85 | ||
先导级流量 △PN=21MPa | L/min | 16.5 | ||
gpm | 4.36 | |||
重 量 | kg | 13 | ||
