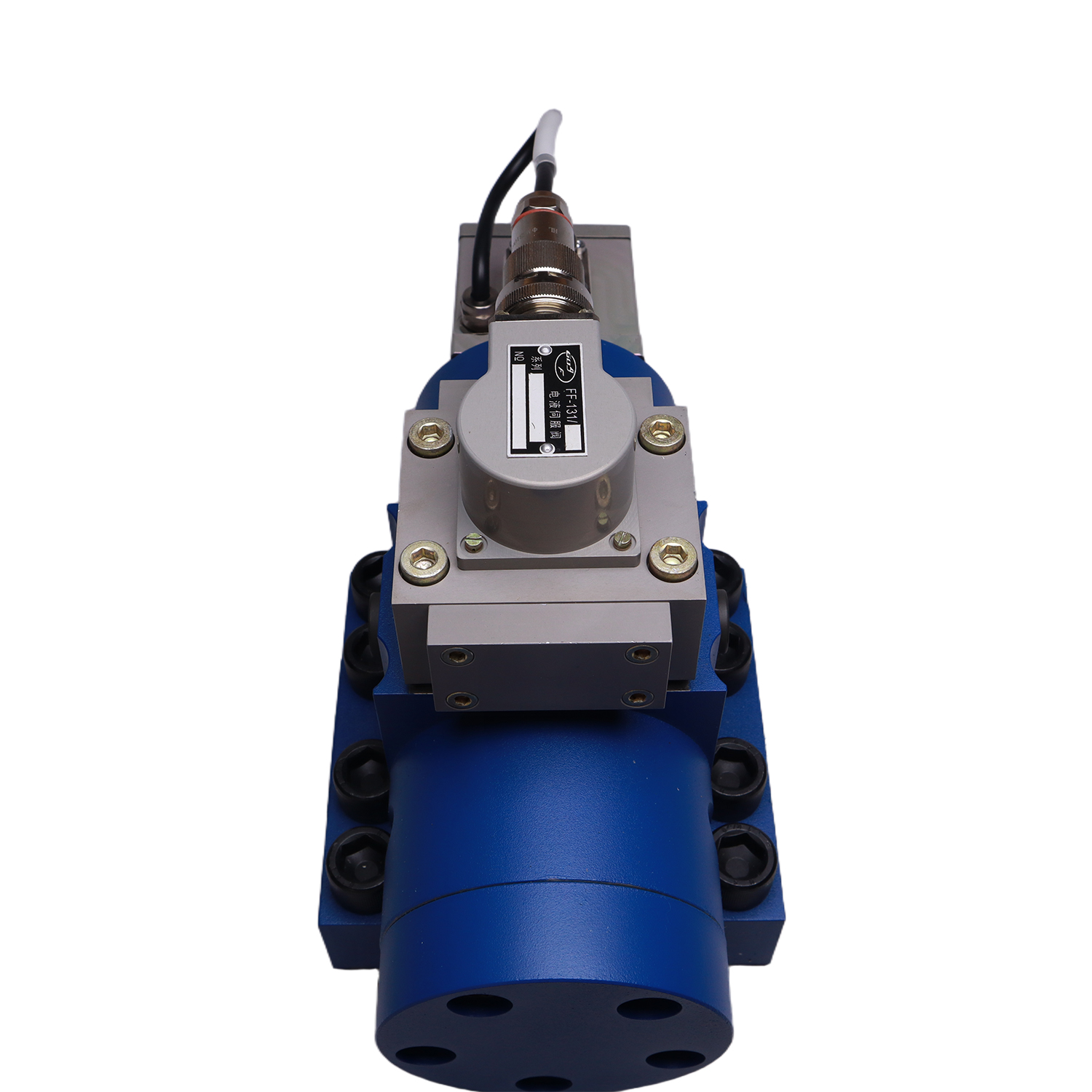

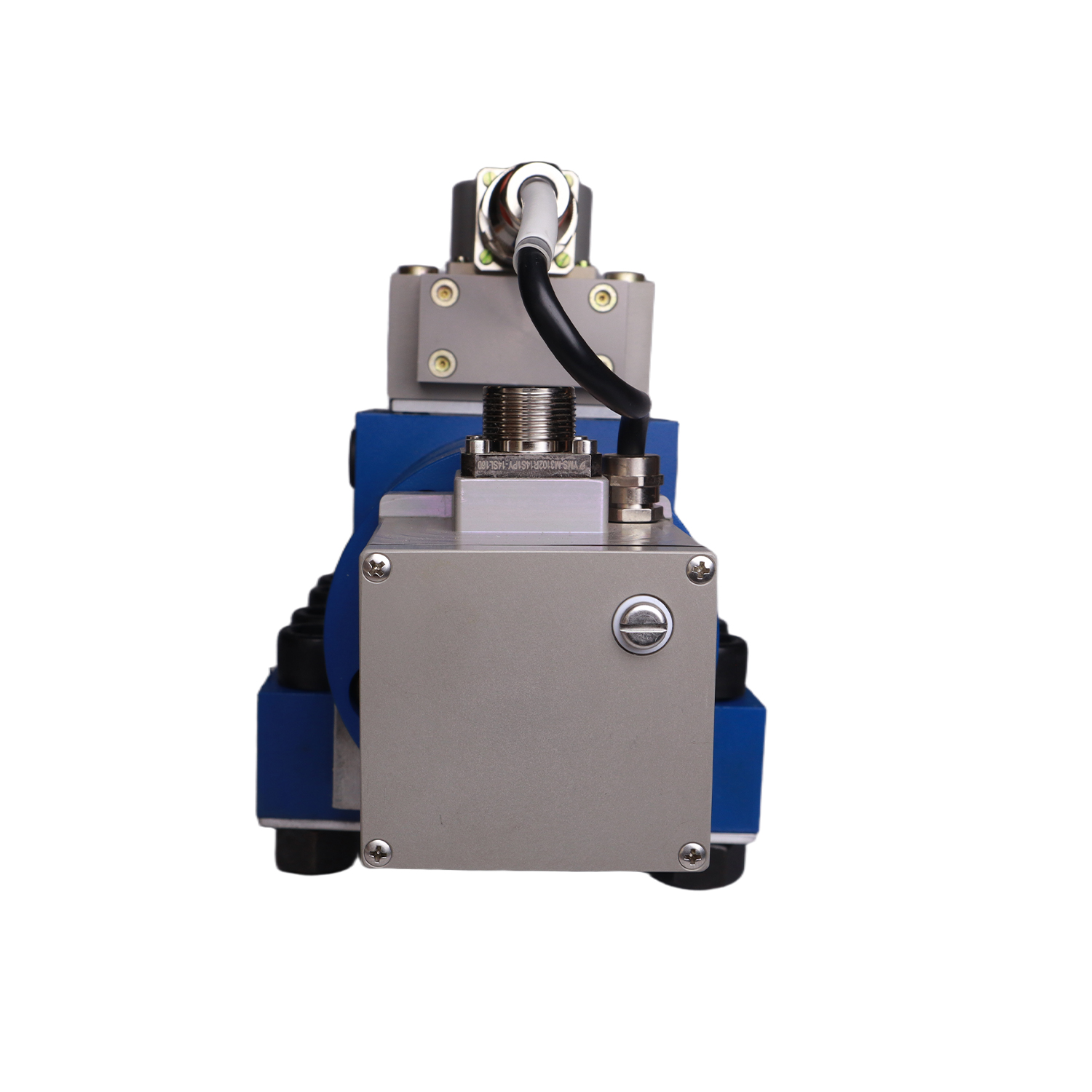

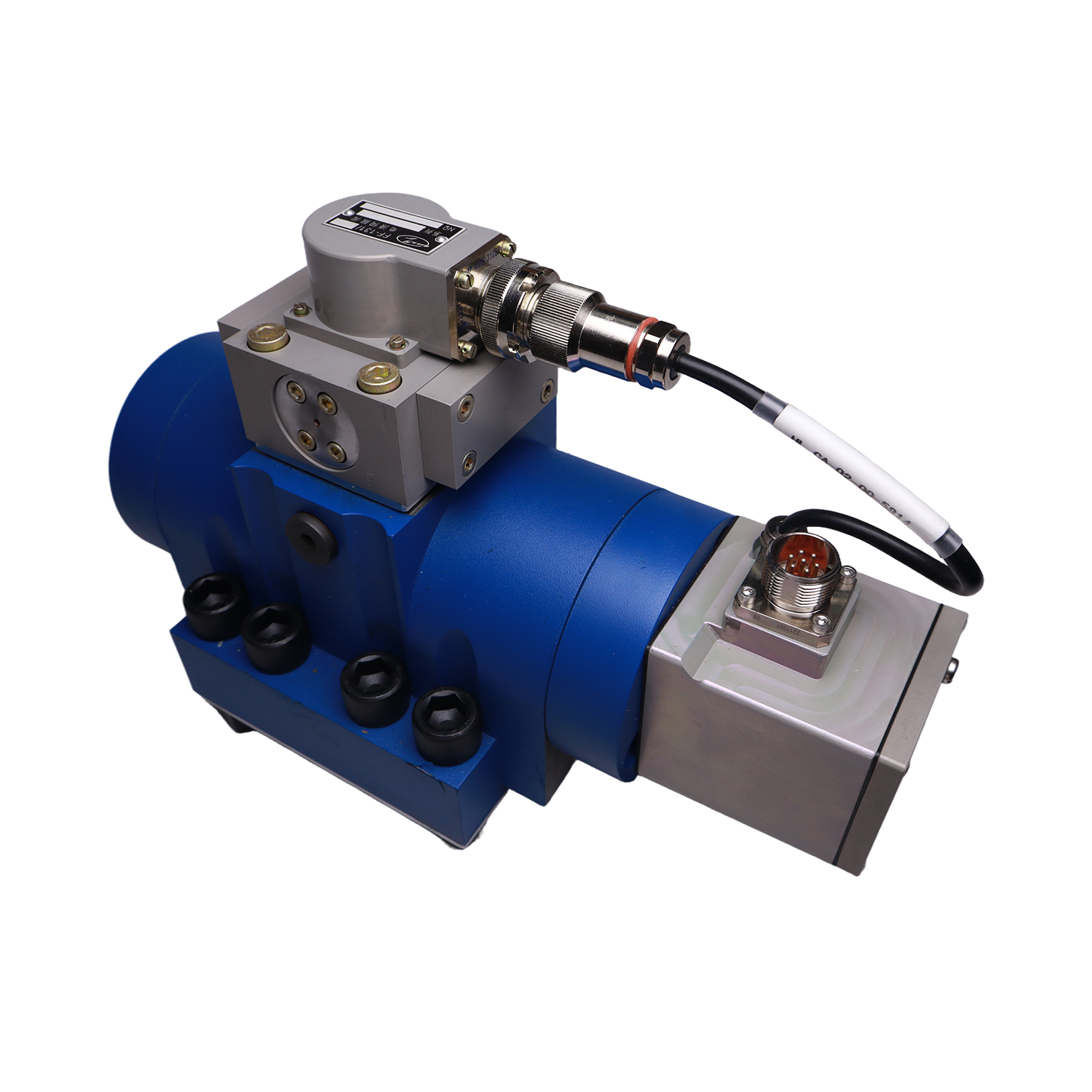

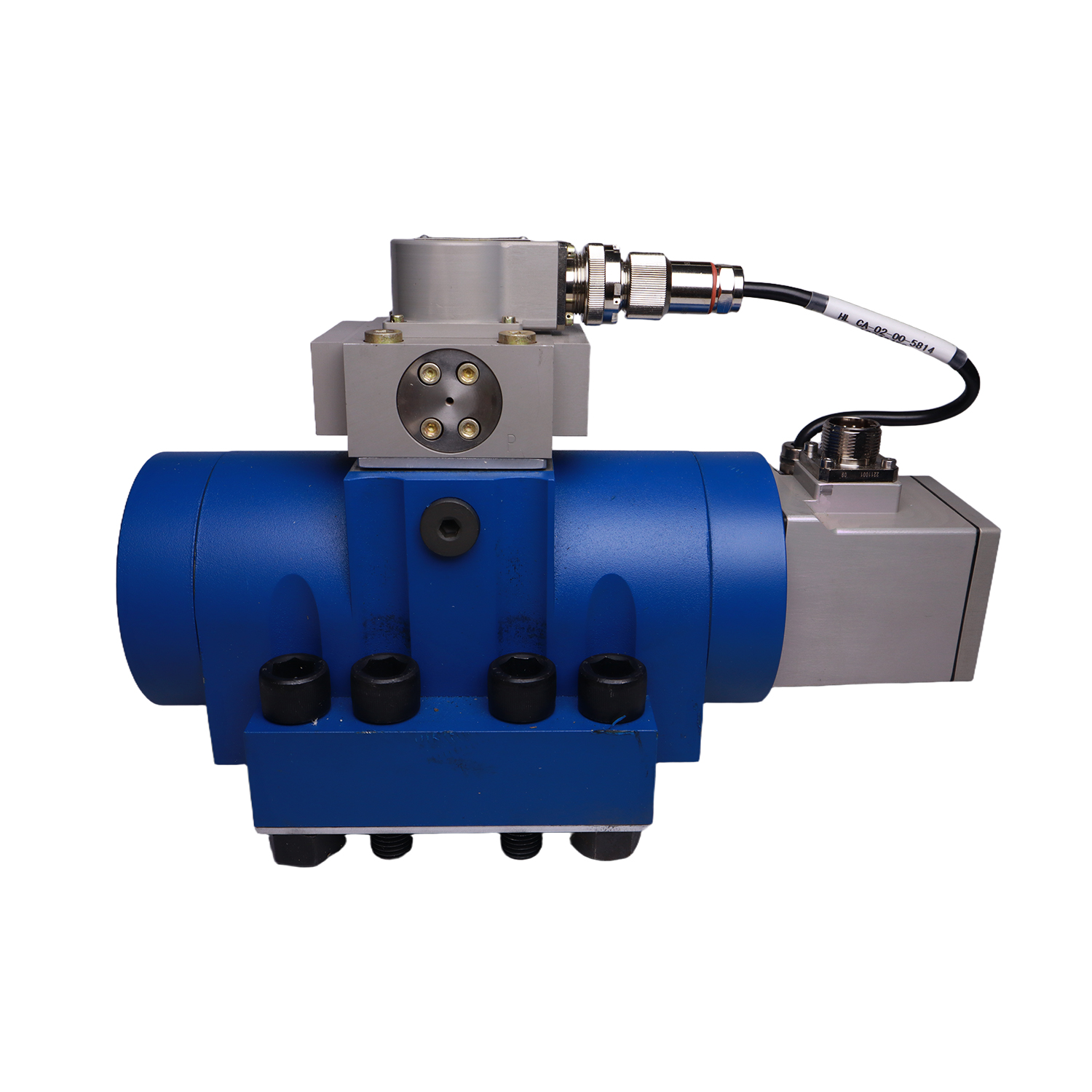

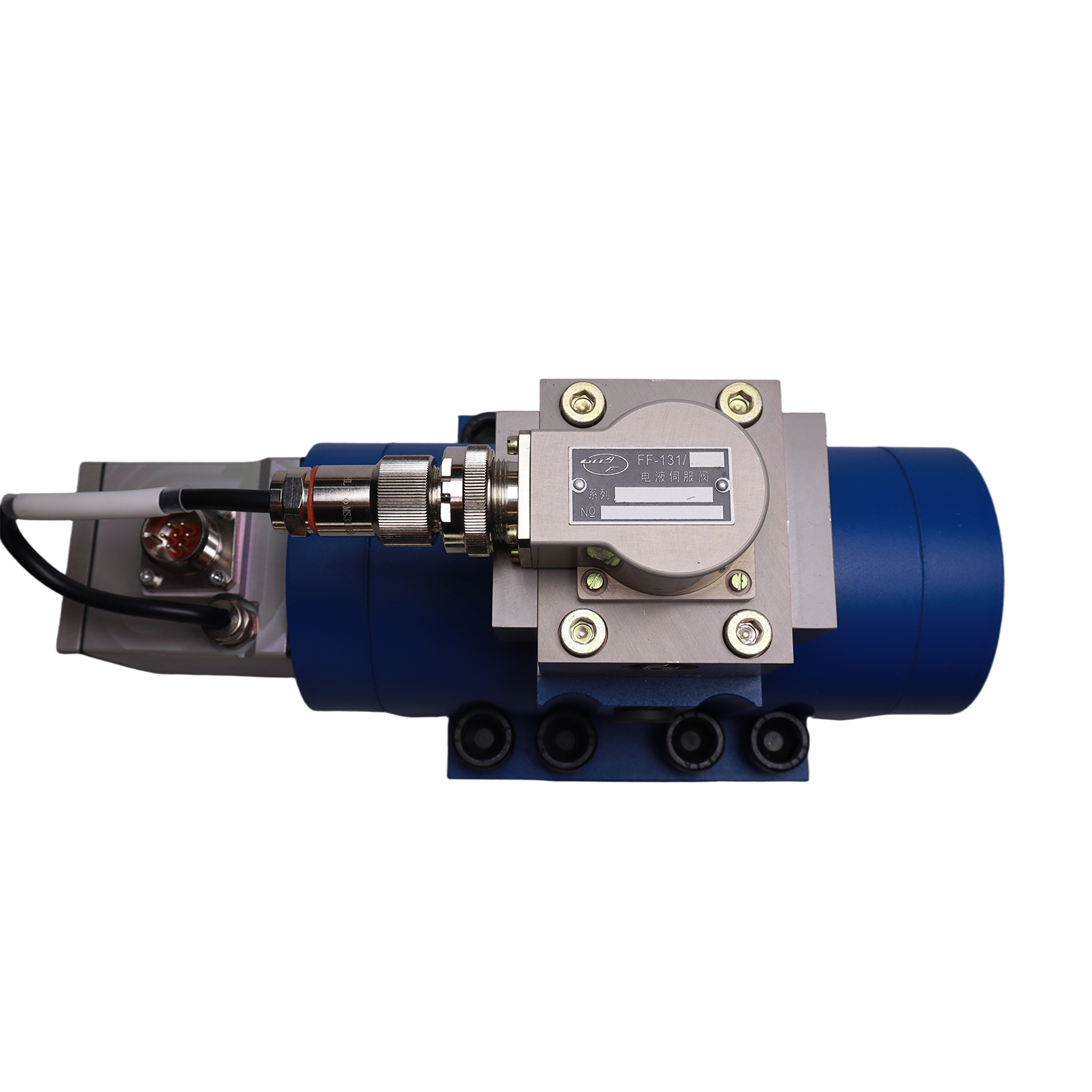

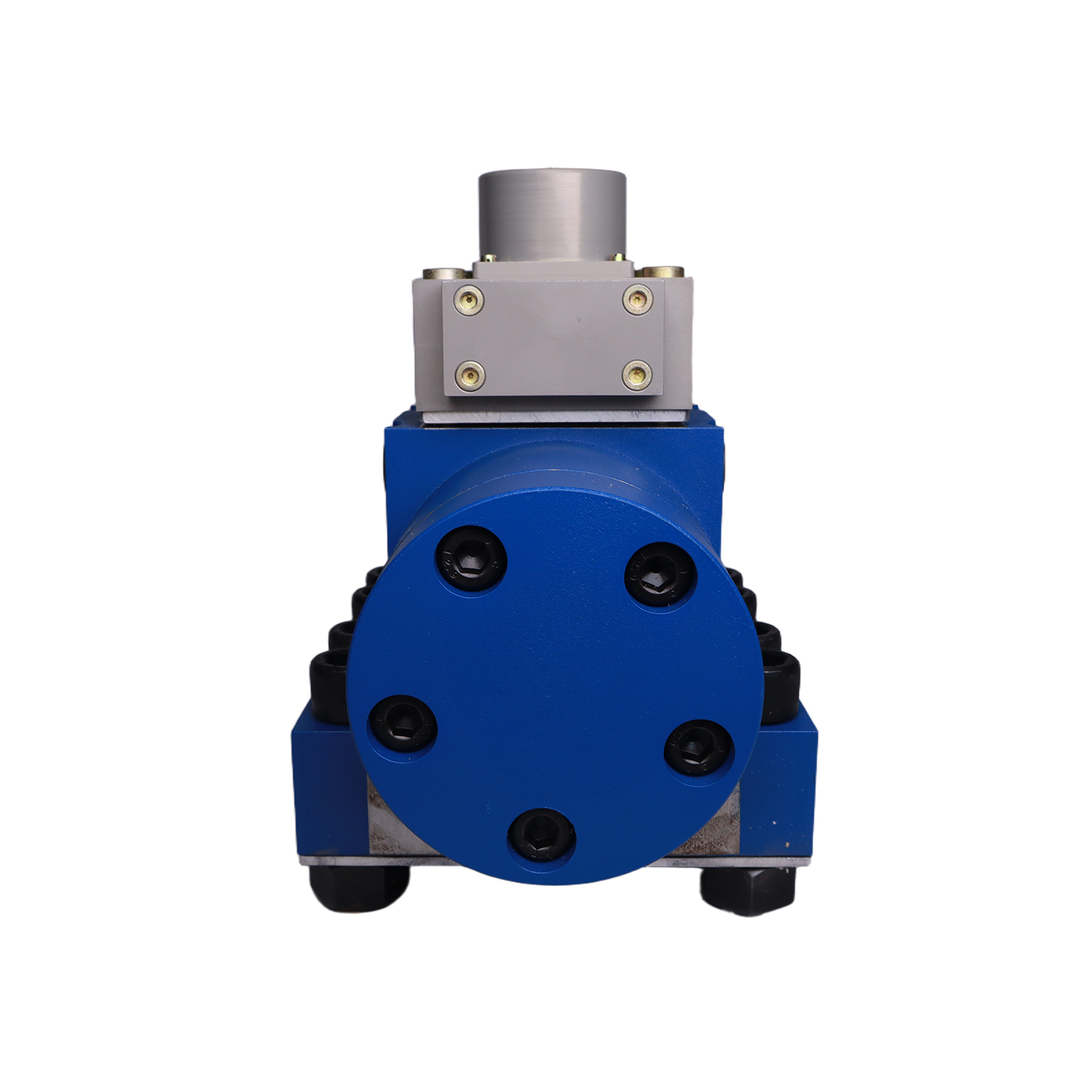

FF-792系列电液伺服阀为电反馈三级喷嘴挡板大流量伺服阀，7MPa 压差下，其流量为400L/min，630L/min、800L/min 和1000L/min。该类型伺服阀采用两级双喷嘴挡板伺服阀作为先导阀，响应快，动态 高。产品内部采用LVDT阀芯位置传感器进行位置闭环控制，因此其滞环小，分辨率高，重复精度好。相比 于两级射流管大流量伺服阀，其动态响应更高。该系列三级伺服阀同时具有流量大和动态响应高的特点。
先导级内外供油可供选择，控制盒上设计有外部电气零位调整装置，使用更加方便。同时，根据需求，可 定制断电、断压后的阀芯安全位。适用于钢铁冶金行业等。
产品特点：
● 静态流量大，动态响应高
技术参数：
试验项目 | 计量单位 |
FF-792系列 | |||
供油压力范围 | MPa | ≤31.5 | |||
额定供油压力Ps | MPa | 21 | |||
bar | 210 | ||||
psi | 3050 | ||||
额定流量Qn(±10%) △PN=7MPa | L/min | 400 | 630 | 800 | 1000 |
gpm | 105.7 | 166.4 | 211.3 | 264.1 | |
滞 环 | % | ≤0.5 | |||
分辨率 | % | ≤0.2 | |||
非线性度 | % | ≤7.5 | |||
非对称度 | % | ≤10 | |||
压力增益 | % | ≥30 | |||
内 漏 | L/min | ≤10 | ≤14 | ≤14 | ≤14 |
gpm | ≤2.64 | ≤3.70 | ≤3.70 | ≤3.70 | |
零 偏 | % | ≤±3 | |||
重 叠 | % | ≤±2.5 | |||
温度零漂 (温度每变化55℃) |
% |
≤±4 | |||
阶跃响应 |
ms | 4～12 | |||
阀芯位移 | mm | 1.8 | 1.9 | 2.6 | 4.0 |
阀芯驱动面积 | cm² | 3.8 | 7.14 | ||
先导级流量 △PN=21MPa | L/min | 32.5 | |||
gpm | 8.59 | ||||
重 量 | kg | 17 | |||
