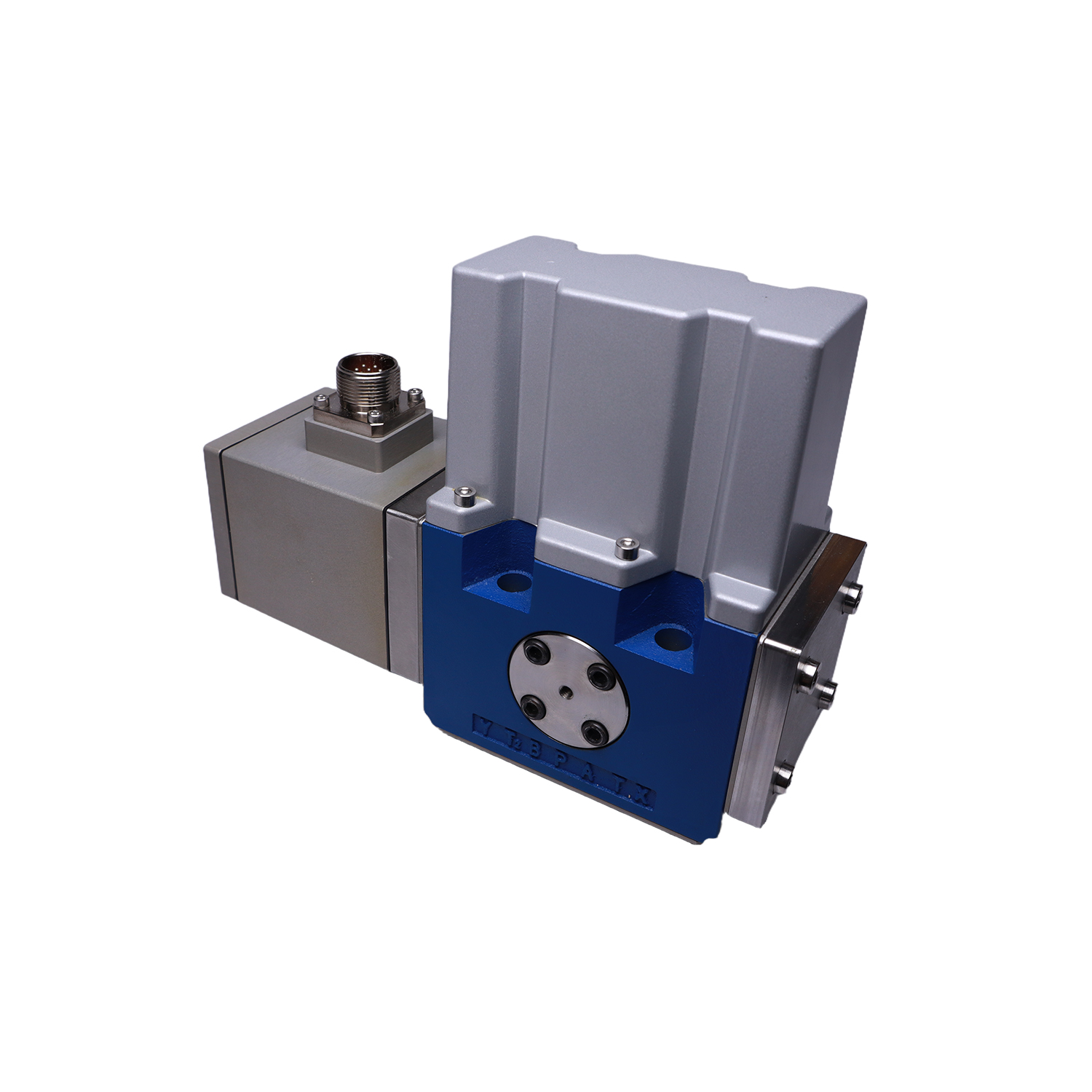

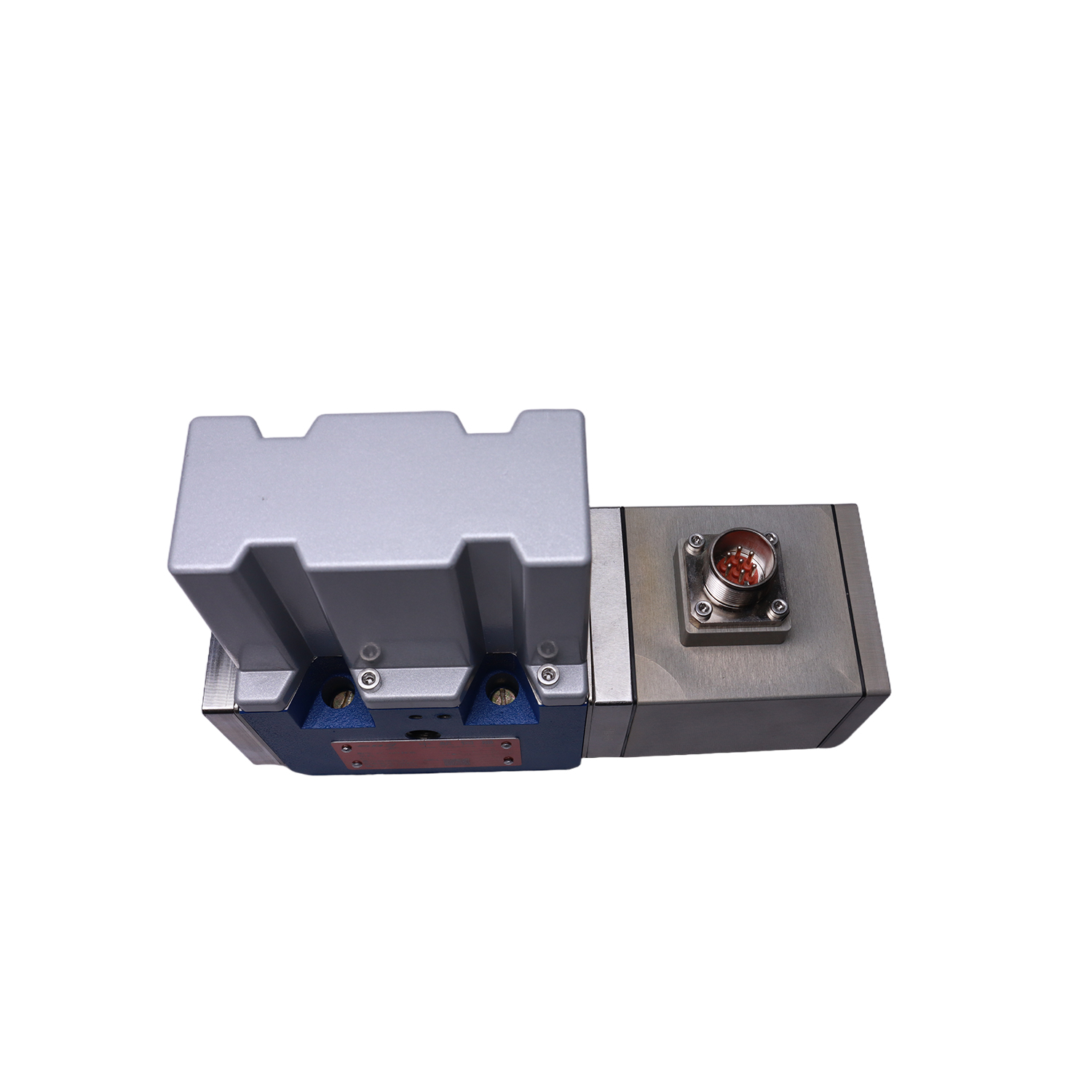

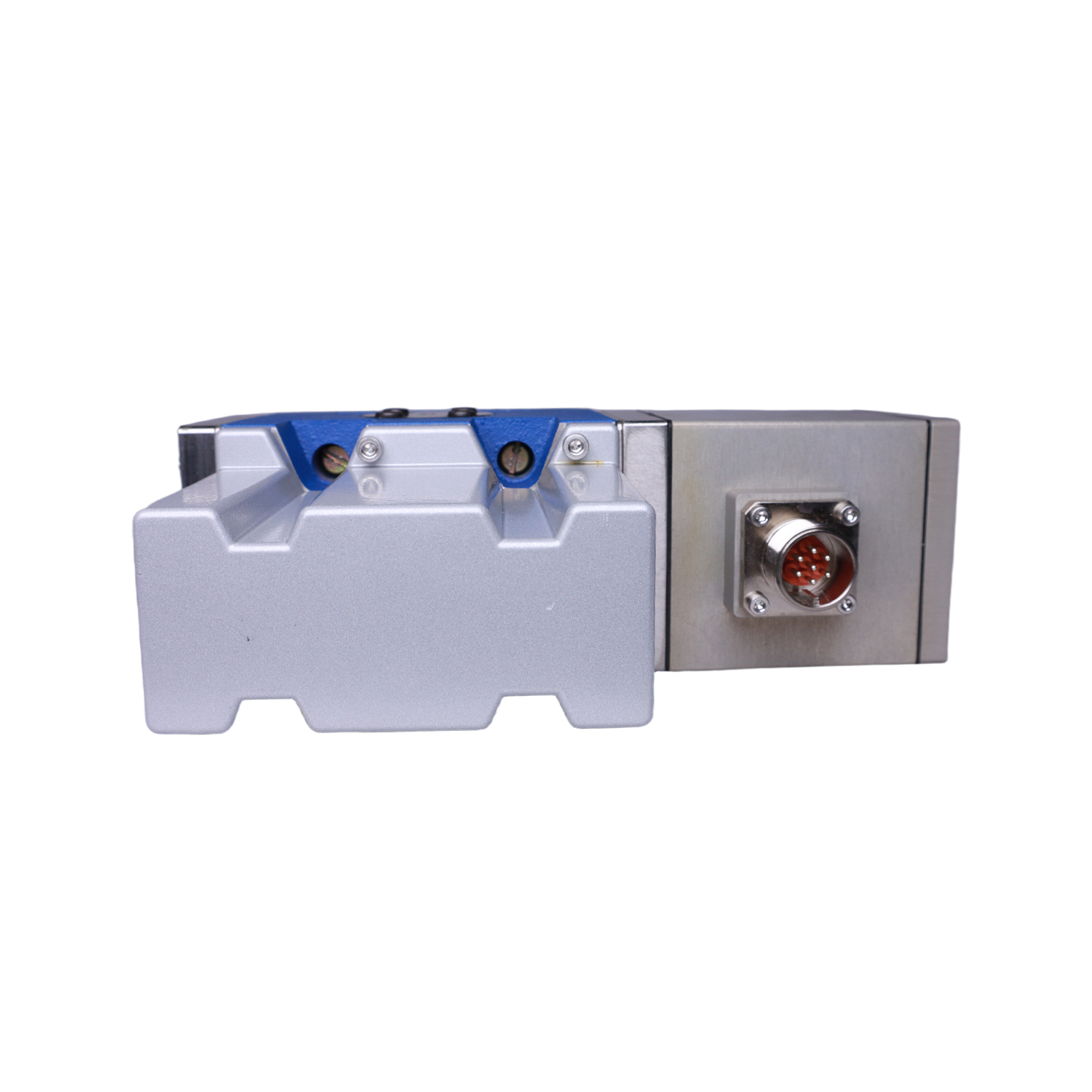

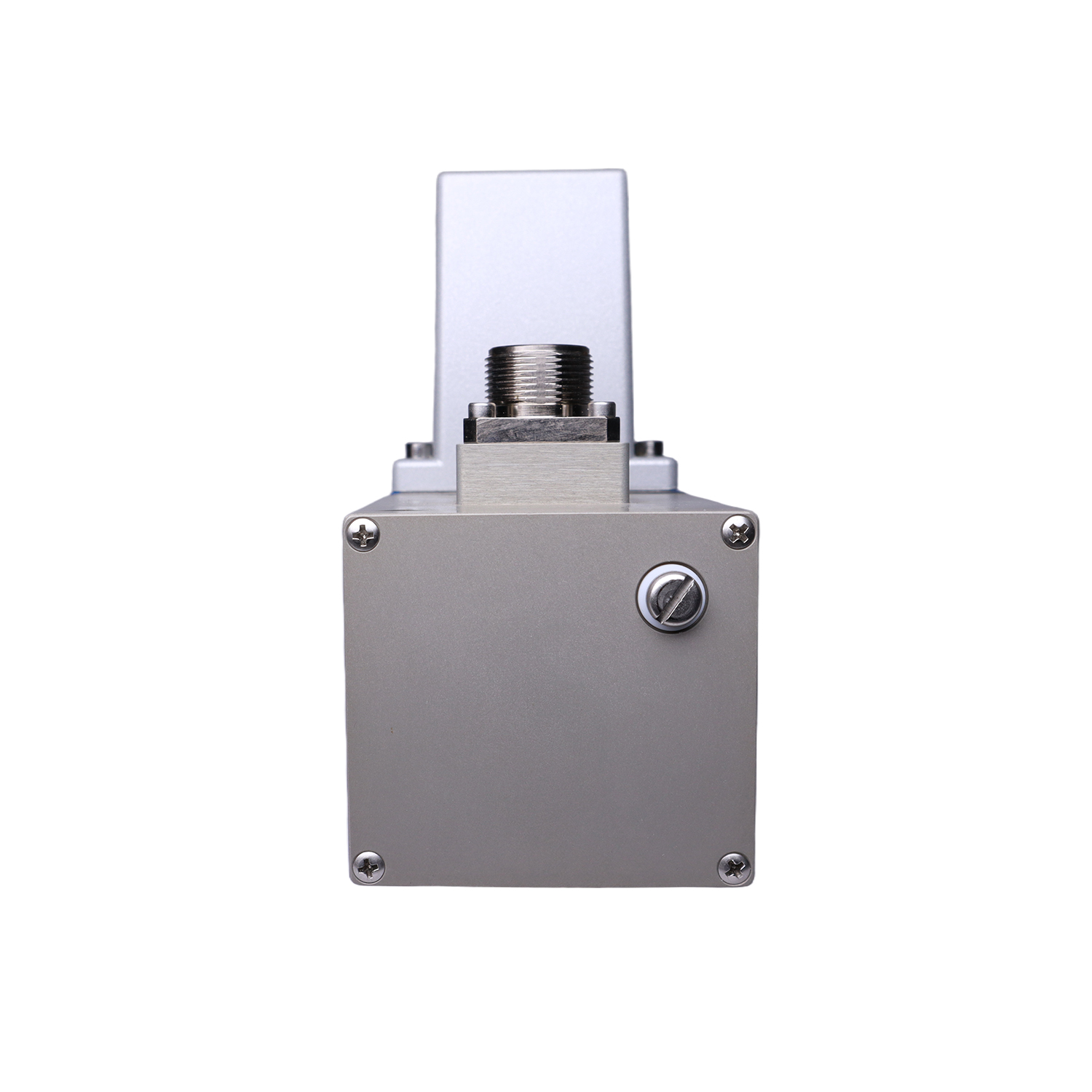

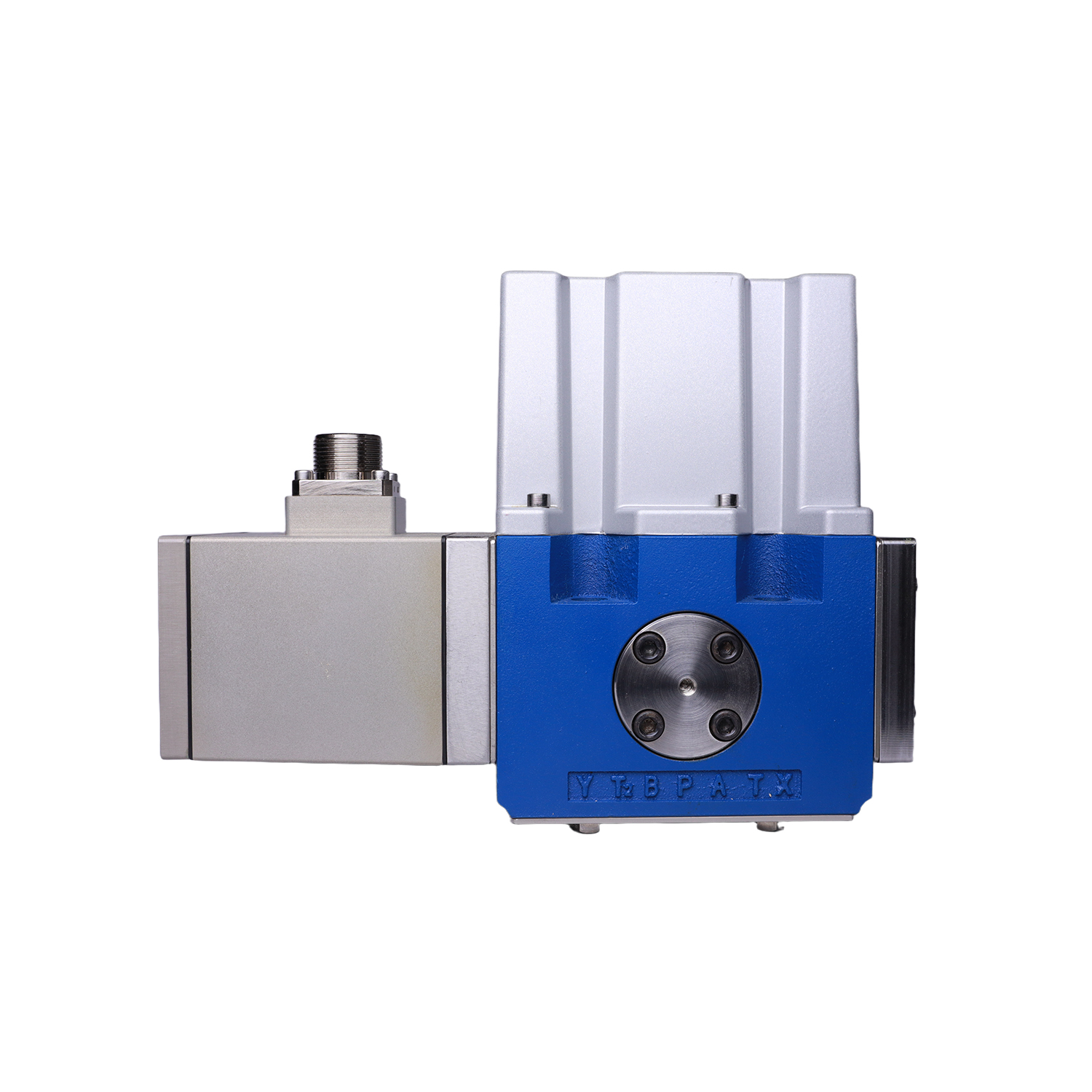

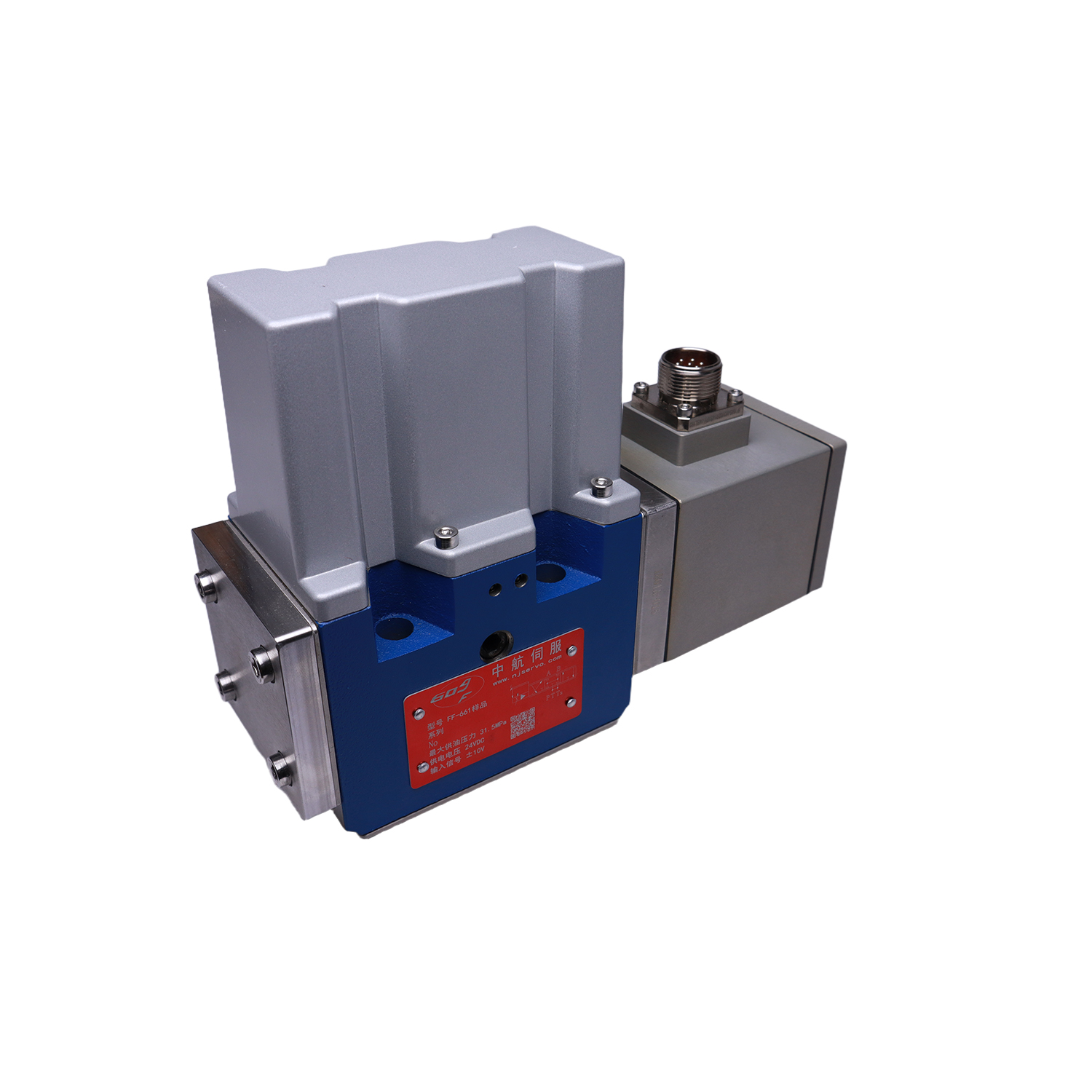

FF-661系列电液伺服阀为电反馈两级射流管流量伺服阀，1MPa压差下，其流量范围为8L/min 到 80L/min。该类型伺服阀采用大流量射流管作为先导级，抗污染能力强，性能可靠。产品内部采用LVDT阀芯位置传感器进行位置闭环控制，因此其滞环小，分辨率高，重复精度好。先导级内外供油可供选择，控 制盒上设计有外部电气零位调整装置，使用更加方便。同时，根据需求，可定制断电、断压后的阀芯安全位。广泛应用于冶金、化工、机械制造、地质勘探、电力系统以及各种试验设备等领域中。
产品特点：
● 采用射流管先导级，抗污染能力强
技术参数：
试验项目 | 计量单位 |
FF-661系列 | ||||||
| 供油压力范围 | Mpa | ≤35 | ||||||
额定供油压力Ps | MPa | 21 | ||||||
bar | 210 | |||||||
psi | 3050 | |||||||
额定流量Qn(±10%) △PN=7MPa | L/min | 20 | 90 | 40 | 80 | 120 | 160 | 200 |
gpm | 5.3 | 23.8 | 10.6 | 21.1 | 31.7 | 42.3 | 52.8 | |
滞 环 | % | ≤0.4 | ||||||
分辨率 | % | ≤0.1 | ||||||
线性度 | % | ≤7.5 | ||||||
对称度 | % | ≤10 | ||||||
压力增益 | % | >30 | ||||||
内 漏 | L/min | ≤3.0 | ≤4.5 | ≤3.8 | ≤3.8 | ≤4.5 | ≤4.5 | ≤4.5 |
gpm | ≤0.79 | ≤1.89 | ≤1.00 | ≤1.00 | ≤1.89 | ≤1.89 | ≤1.89 | |
零 偏 | % | ≤±2.5 | ||||||
重 叠 | % | ≤±3 | ||||||
温度零漂 (温度每变化55℃) |
% |
≤±2.0 |
≤±1.5 |
≤±1.0 | ||||
阶跃响应 |
ms | ≤8 | ≤14 | ≤18 | ||||
阀芯位移 | mm | ±1.3 | ±2.0 | ±3.0 | ||||
阀芯驱动面积 | cm² | 1.35 | ||||||
先导级流量 | L/min | 1.7 | ||||||
gpm | 0.45 | |||||||
重 量 | kg | 5.7 | ||||||
