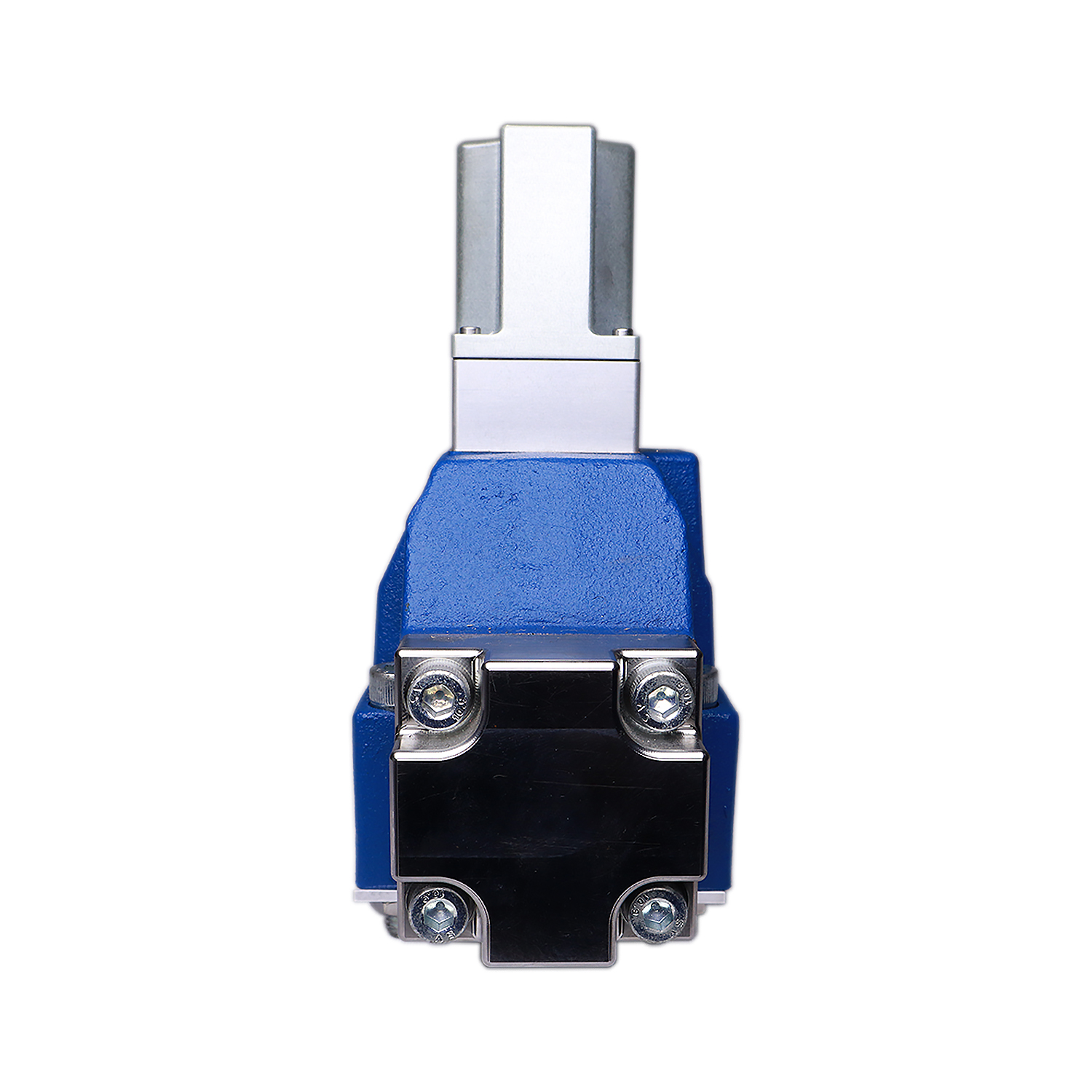

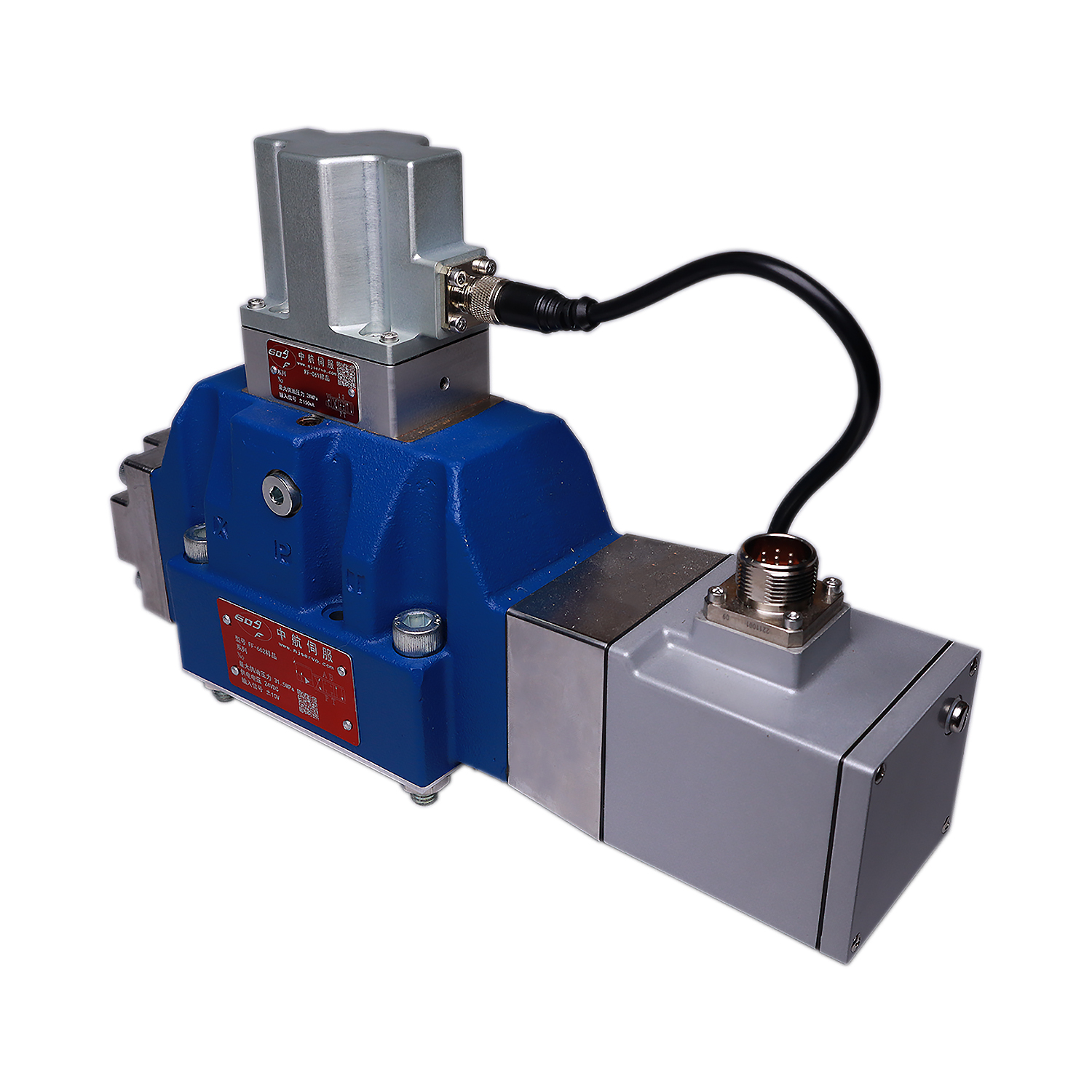

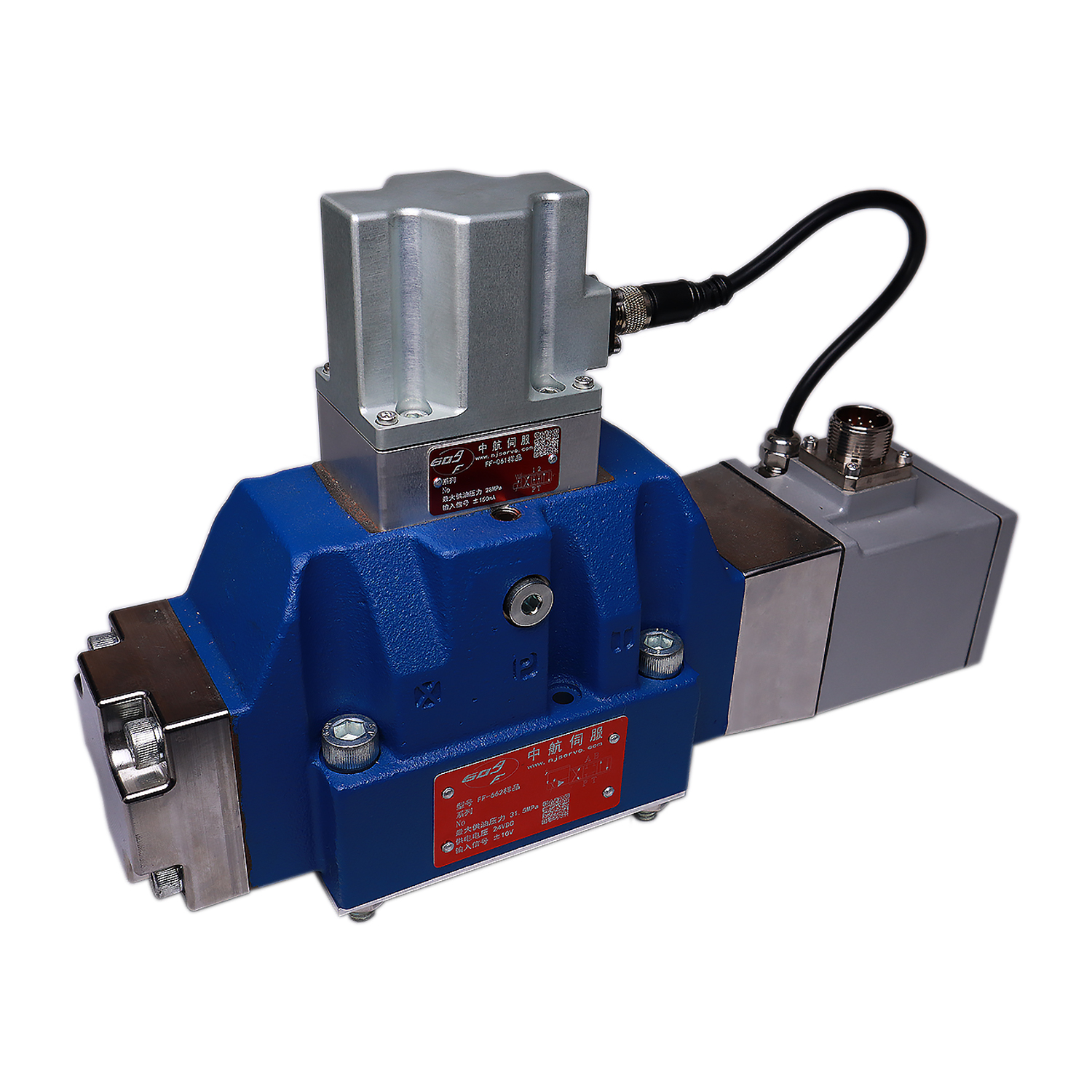

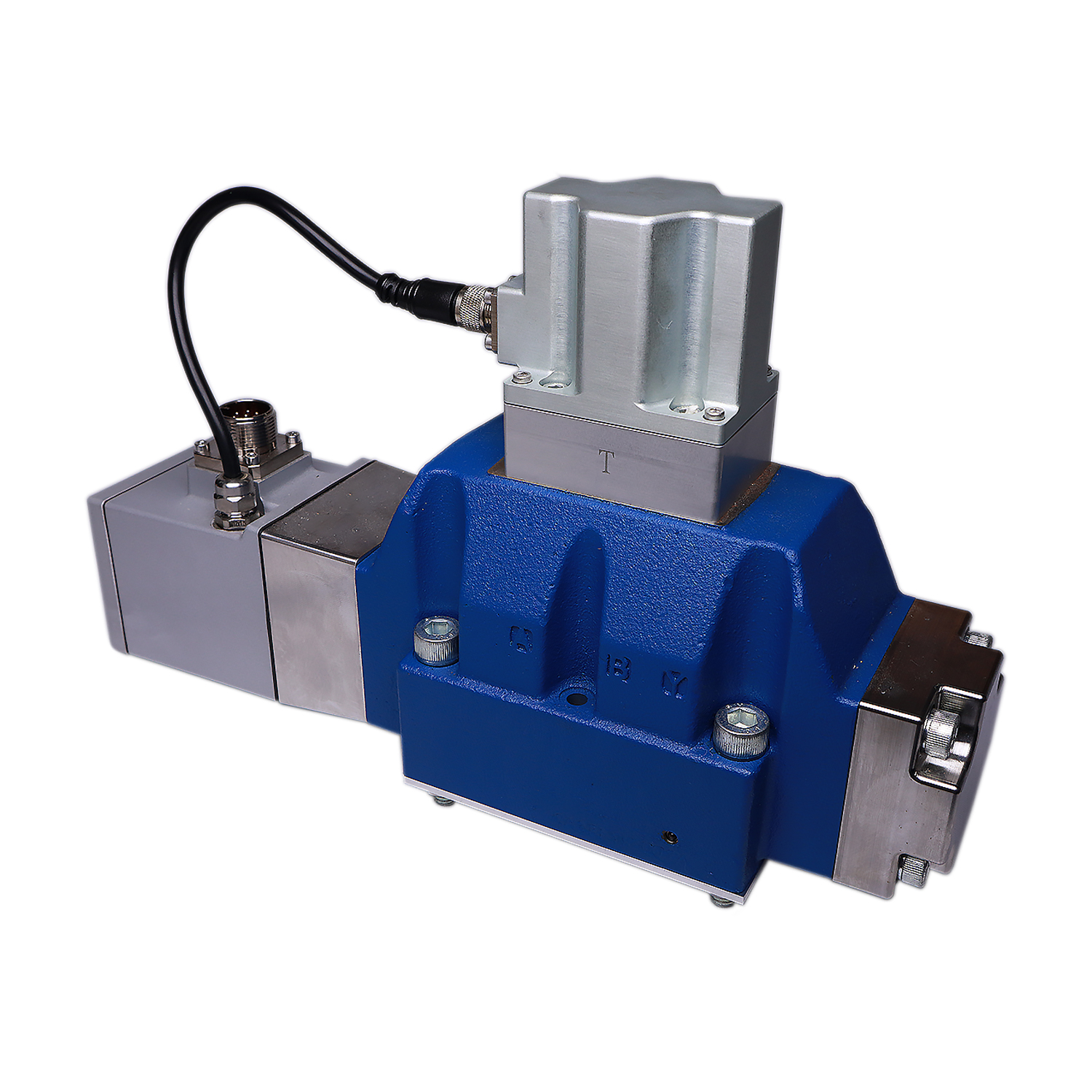

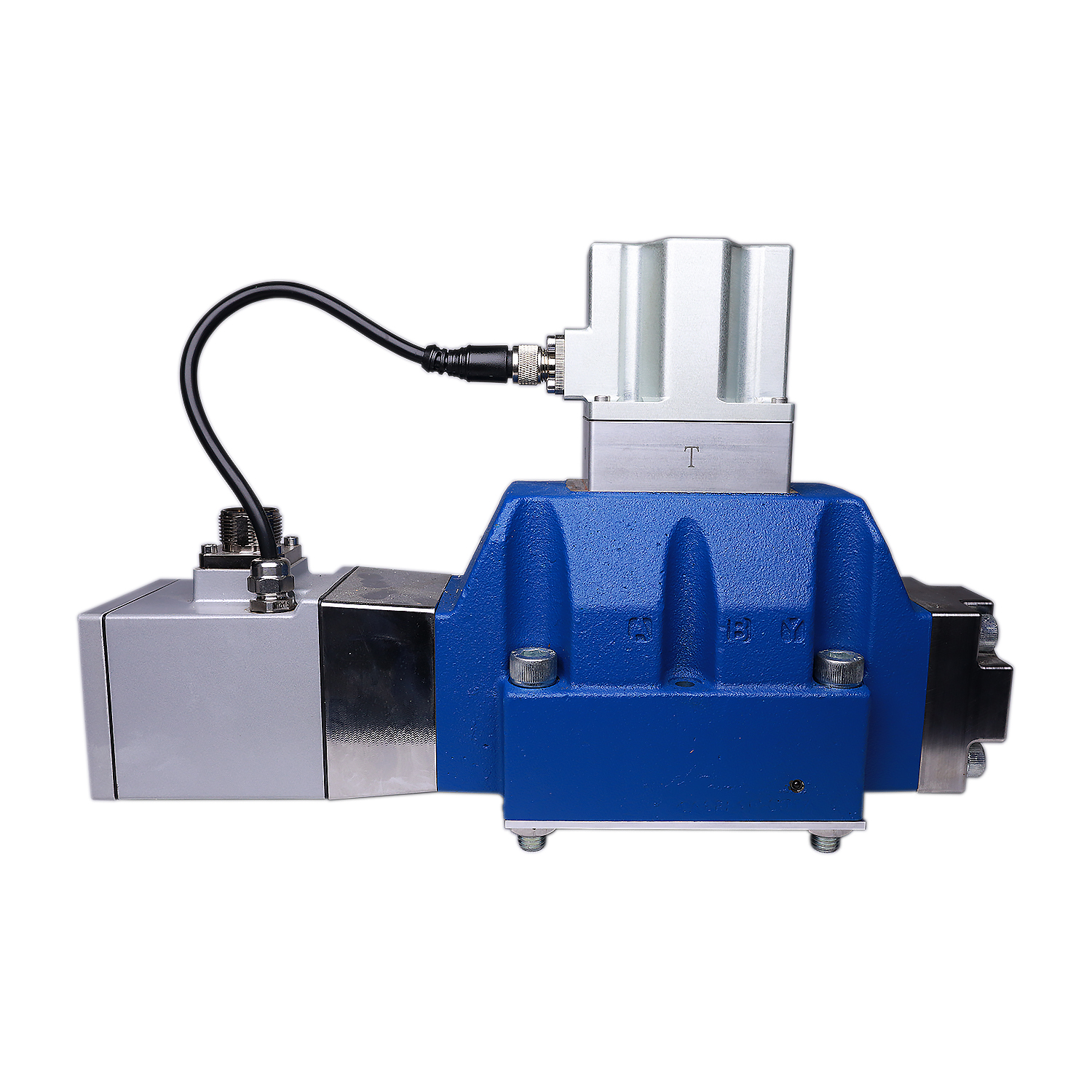

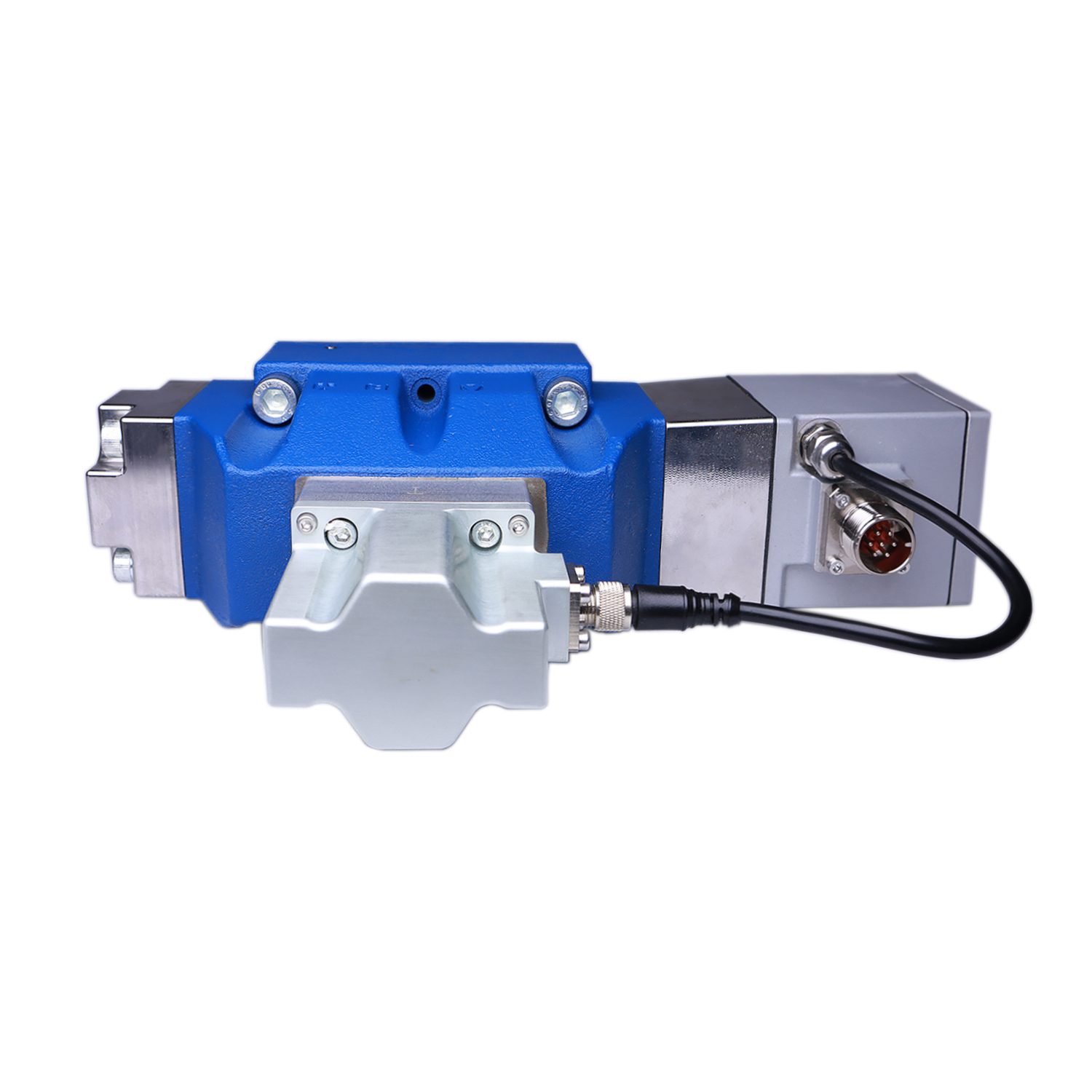

FF-662系列电液伺服阀为电反馈大流量伺服阀，其先导阀分为大流量单级射流管伺服阀和双喷嘴挡板 伺服阀两种。1MPa压差下，其流量为150L/min和250L/min。先导阀为大流量射流管伺服阀时，抗污染能力 强，性能可靠；先导阀为两级双喷嘴挡板伺服阀时，响应快，动态高。产品内部采用LVDT阀芯位置传感器 进行位置闭环控制，因此其滞环小，分辨率高，重复精度好。先导级内外供油可供选择，控制盒上设计有 外部电气零位调整装置，使用更加方便。同时，根据需求，可定制断电、断压后的阀芯安全位。
产品特点：
● 抗污染能力强
技术参数：
试验项目 | 计量单位 | FF-662系列 | |||
FF-662-D-A | FF-662-D-B | FF-662-P-M | |||
供油压力范围 | MPa | ≤35 | |||
额定供油压力Ps | MPa | 21 | |||
bar | 210 | ||||
psi | 3050 | ||||
额定流量Qn(±10%) △PN=1MPa | L/min | 150/250 | 150/250 | 150/250 | |
gpm | 39.6/66.1 | 39.6/66.1 | 39.6/66.1 | ||
滞 环 | % | ≤0.5 | ≤0.5 | ≤1 | |
分辨率 | % | ≤0.1 | ≤0.1 | ≤0.2 | |
线性度 | % | ≤7.5 | |||
对称度 | % | ≤10 | |||
压力增益 | % | ≥30 | |||
内 漏 | L/min | ≤4.2 | ≤5.1 | ≤4.5 | |
gpm | ≤1.11 | ≤1.35 | ≤1.19 | ||
零 偏 | % | ≤±2.5 | |||
重 叠 | A型阀芯 | % | 0～+5 | ||
D型阀芯 | % | +18～+22 | |||
温度零漂 (温度每变化55℃) |
% |
≤±1 |
≤±1 |
≤±1.5 | |
阶跃响应 |
ms | 44 | 28 | 9 | |
阀芯位移 | mm | 5 | |||
阀芯驱动面积 | cm² | 5.0 | |||
先导级流量 △PN=7MPa | L/min | 0.9 | 1.5 | 10 | |
gpm | 0.24 | 0.40 | 2.64 | ||
重 量 | kg | 11 | 11.5 | ||
