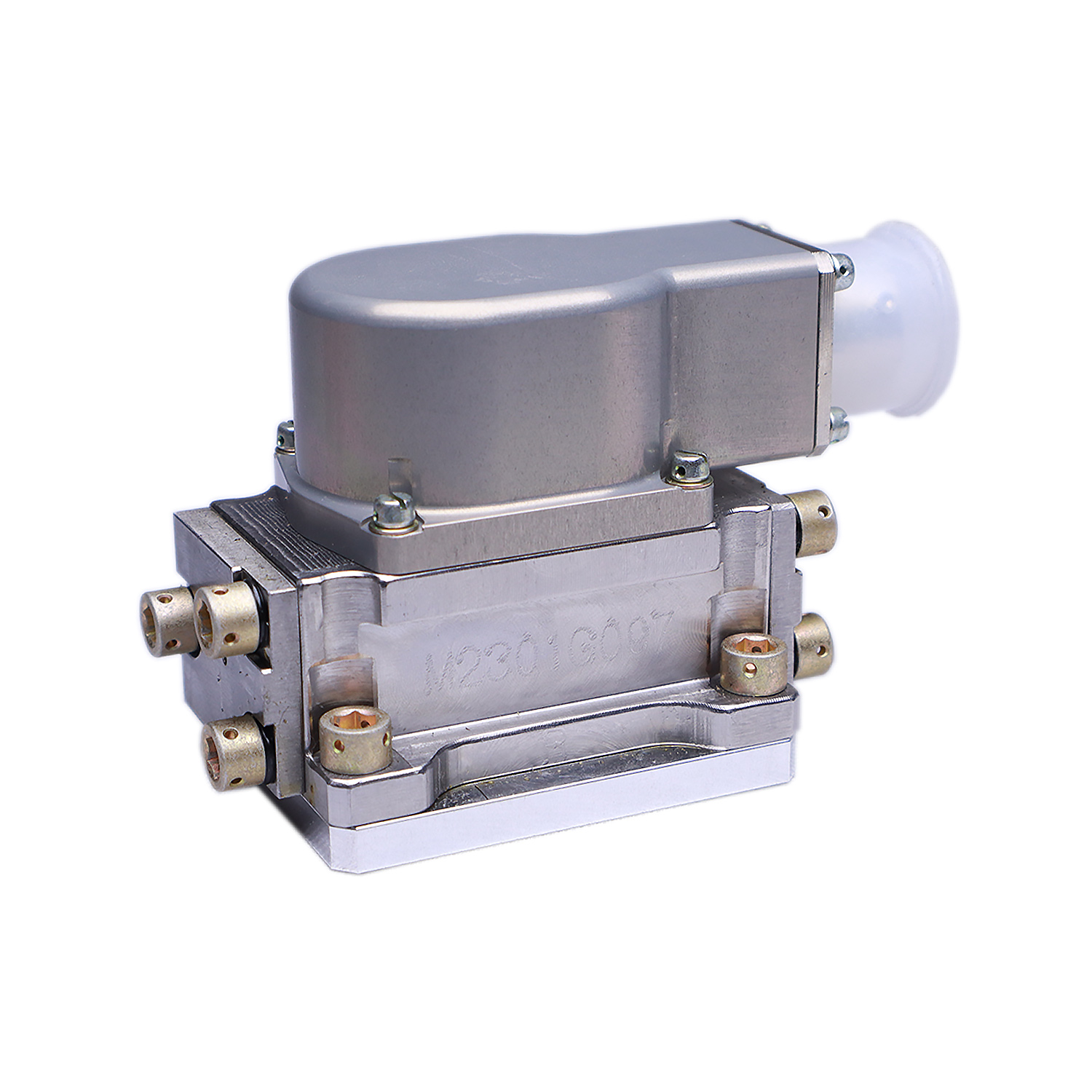

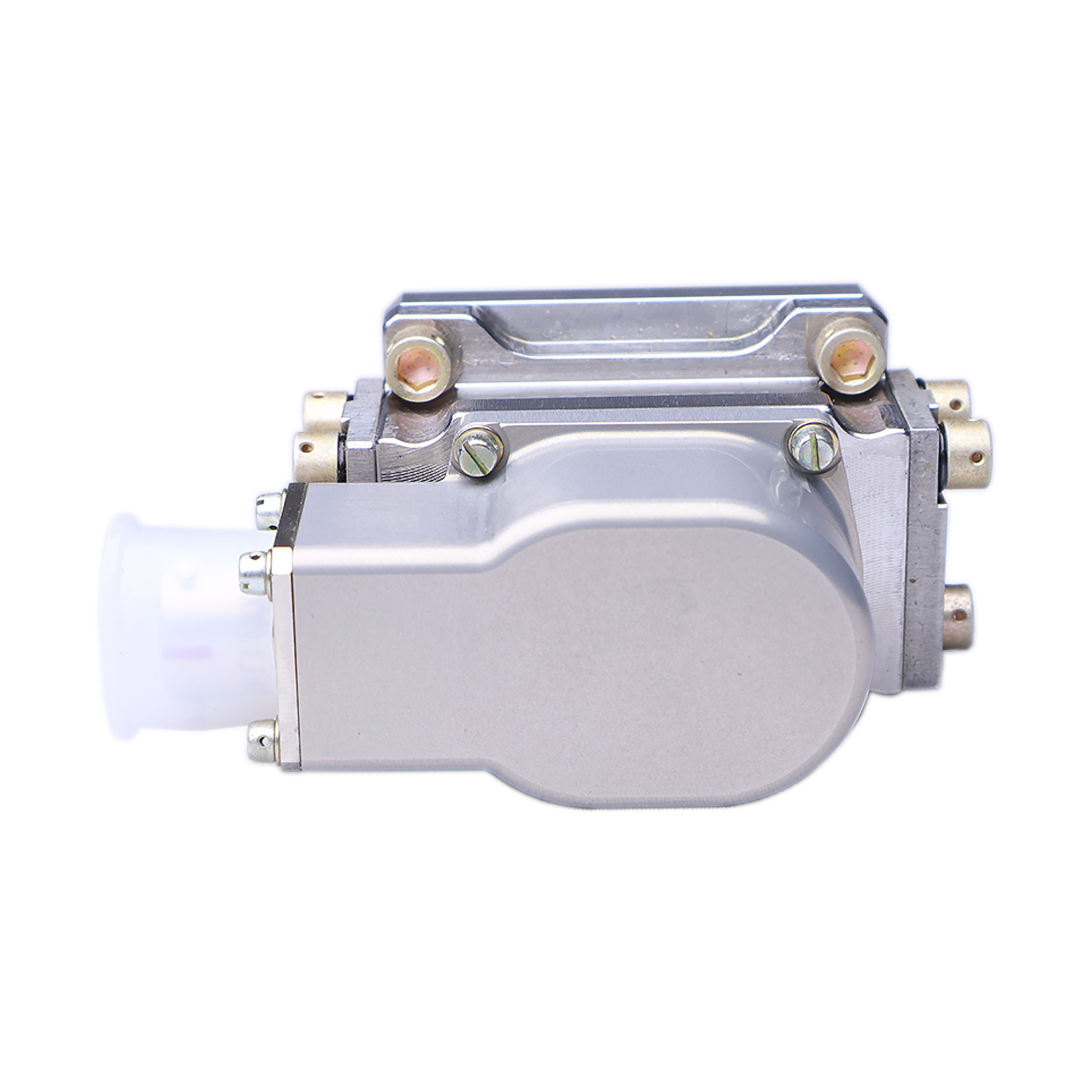

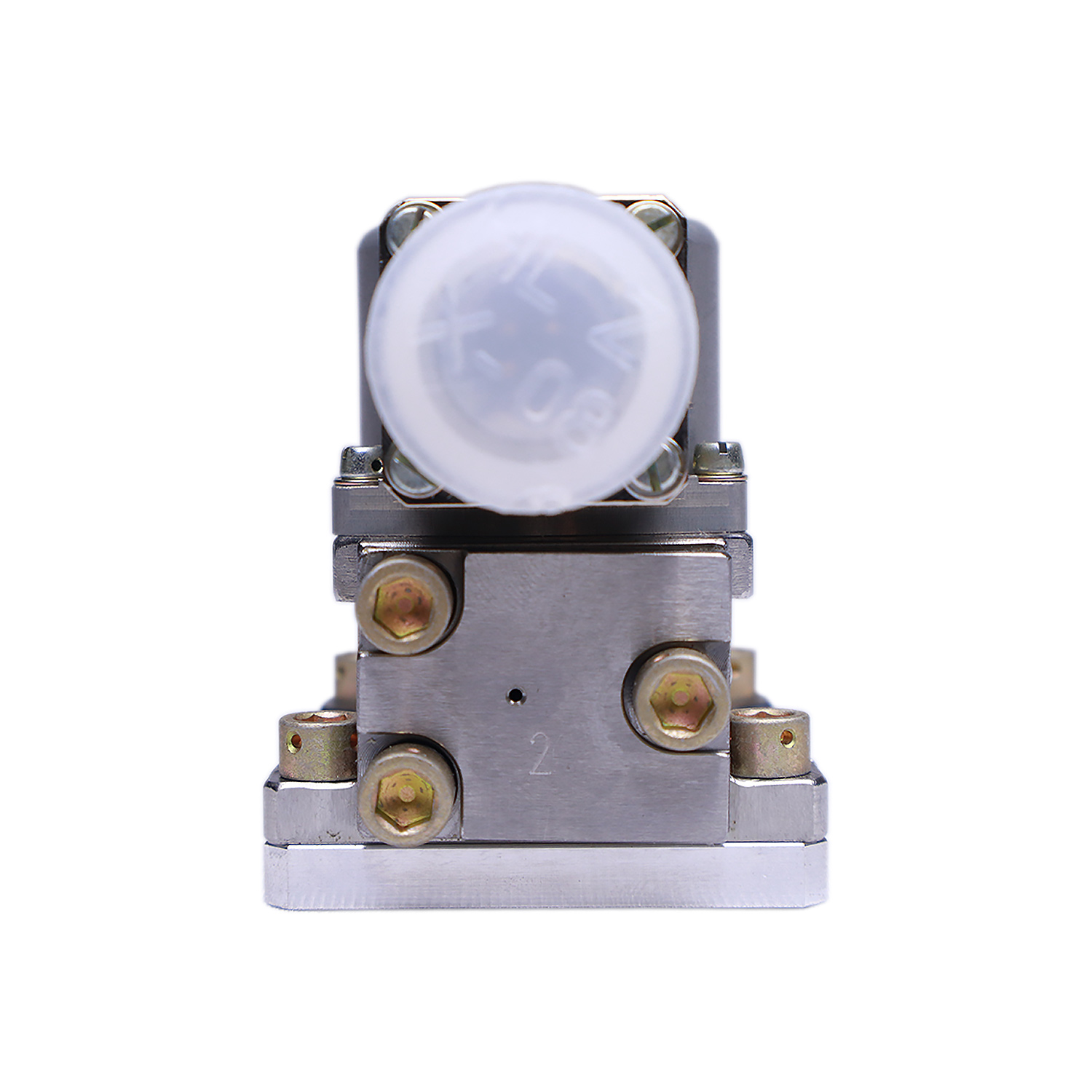

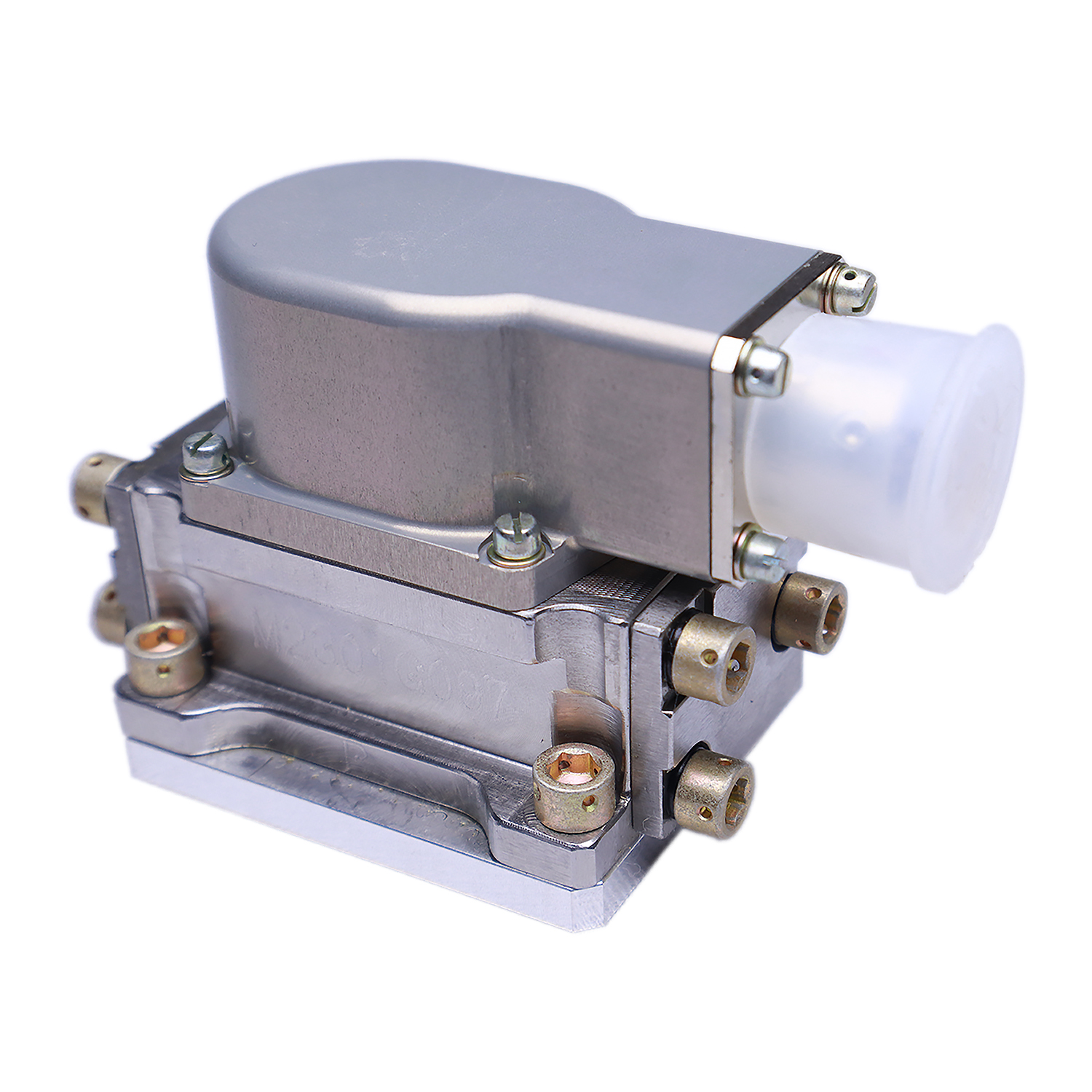

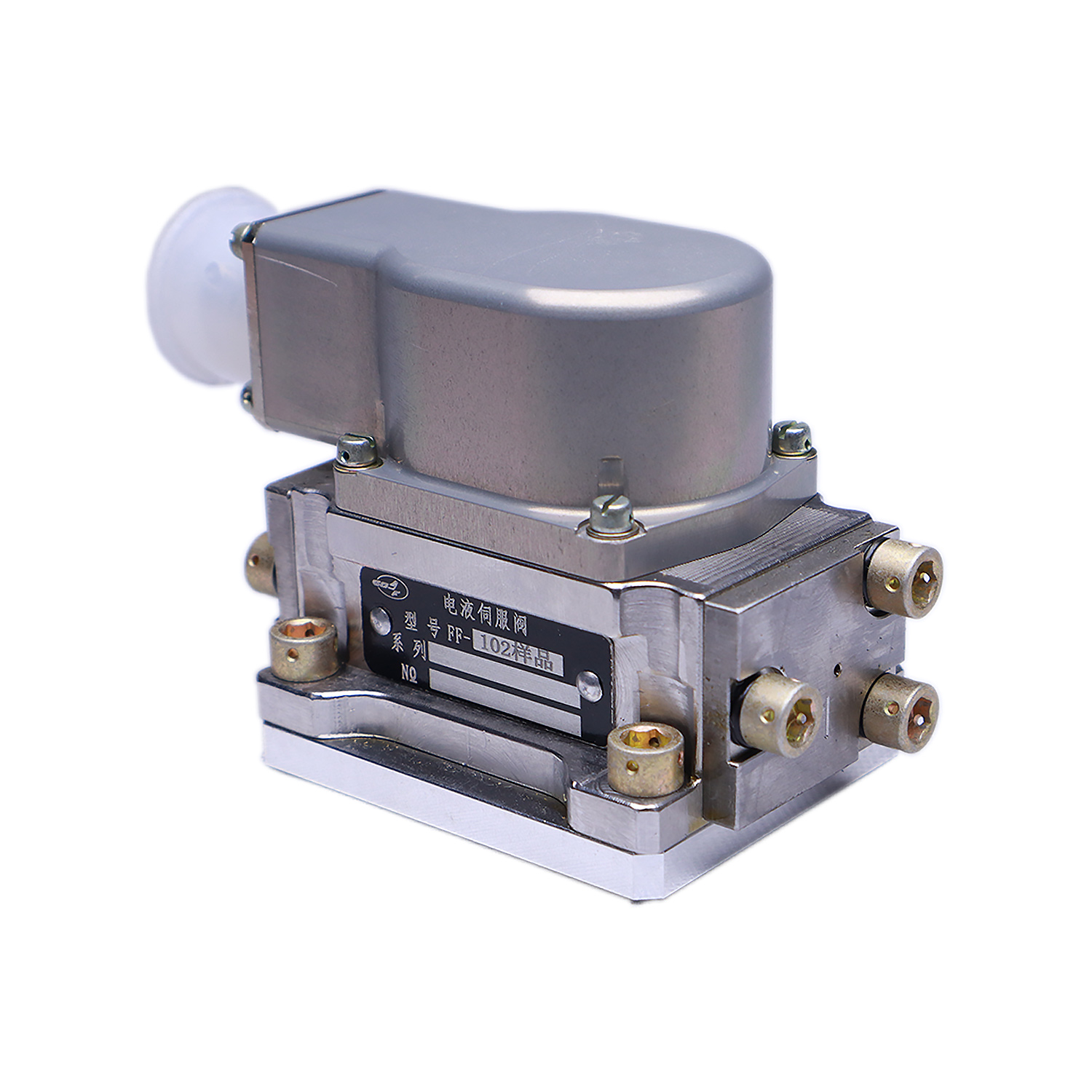

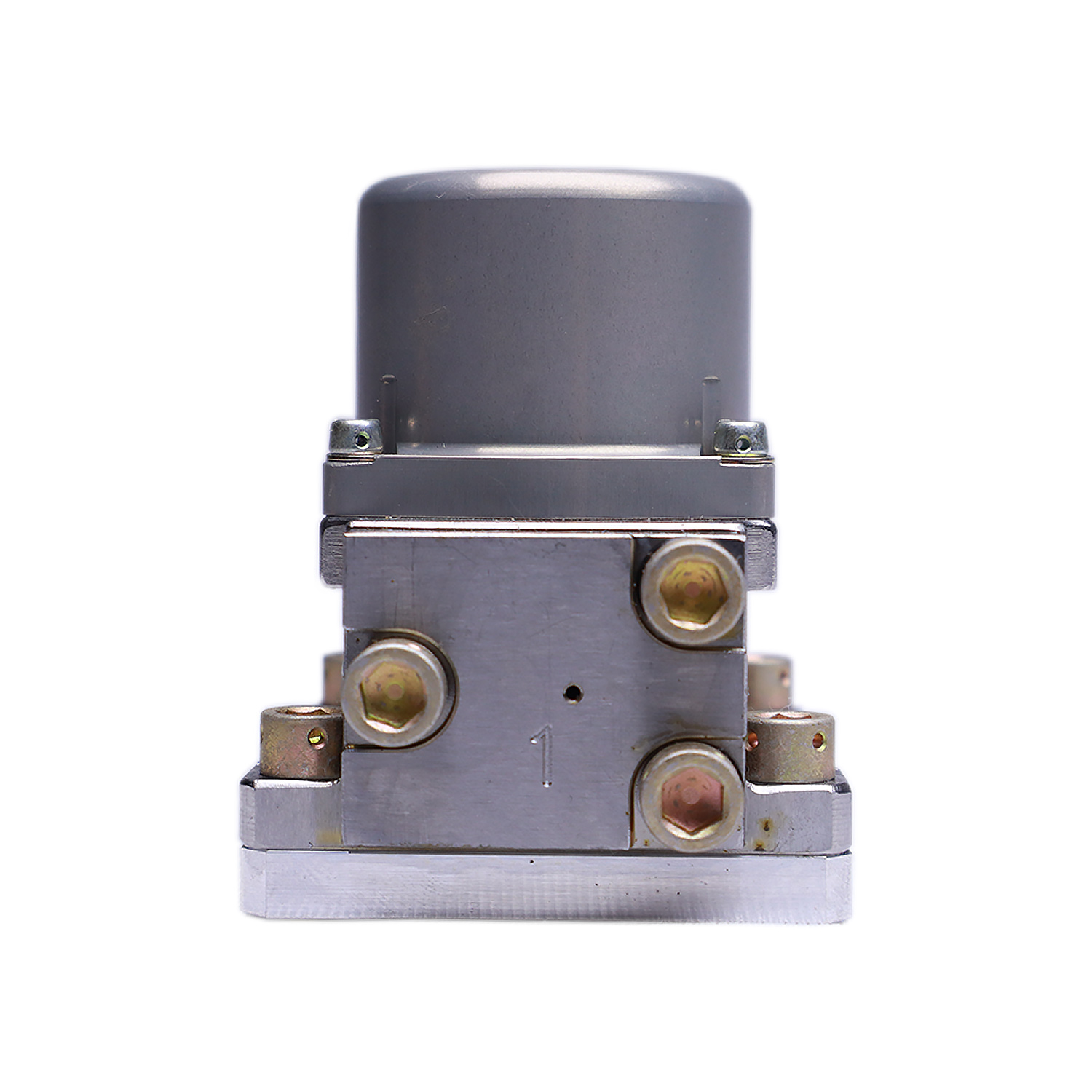

FF-102系列电液伺服阀为力反馈两级双喷嘴挡板流量伺服阀，21MPa压差下，其流量范围为2L/min到30L/min。该系列伺服阀采用全不锈钢壳体、内部结构紧凑，结构强度高，体积、重量比较小。产品插头、插座安装方向可根据需求进行选择。其动态响应快、线性度好、零漂小，具有工作性能稳定，可靠性高，使用寿命长，内漏小，功耗低等优点。适用于中小型轧机，吹塑机，试验设备等。
产品特点：
技术参数：
试验项目 | 计量单位 | FF-102系列 | ||||||
FF-102/2 | FF-102/5 | FF-102/10 | FF-102/15 | FF-102/20 | FF-102/30 | |||
供油压力范围 | MPa | 2～28 | ||||||
额定供油压力Ps | MPa | 21 | ||||||
bar | 210 | |||||||
psi | 3050 | |||||||
额定流量Qn(±10%) △PN=21MPa | L/min | 2 | 5 | 10 | 15 | 20 | 30 | |
gpm | 0.5 | 1.3 | 2.6 | 4 | 5.3 | 7.9 | ||
额定电流In | mA | 10或40 | ||||||
线圈电阻 | Q | 700±70或50±5 | ||||||
绝缘电阻 | M2 | ≥50 | ||||||
滞 环 | % | ≤4 | ||||||
分辨率 | % | ≤1 | ||||||
线性度 | % | ≤7.5 | ||||||
对称度 | % | ≤10 | ||||||
压力增益 | % | >30 | ||||||
内 漏 | L/min | ≤0.58 | ≤0.7 | ≤0.g | ≤1.1 | ≤1.3 | ≤1.7 | |
gpm | ≤0.15 | ≤0.18 | ≤0.24 | ≤0.29 | ≤0.34 | ≤0.45 | ||
零 偏 | % | ≤±3 | ||||||
重 叠 | % | ≤±2.5 | ||||||
供油压力零漂 (80%～110%)Ps | % | ≤±2 | ||||||
回油压力零漂 (0～20%)Ps | % | ≤±2 | ||||||
温度零漂 (-30～+150℃) | % | ≤±4 | ||||||
频率特性 | 幅频宽(-3dB) | Hz | ≥100 | |||||
相频宽(-90) | Hz | ≥100 | ||||||
净 重 | g | 400 | ||||||
