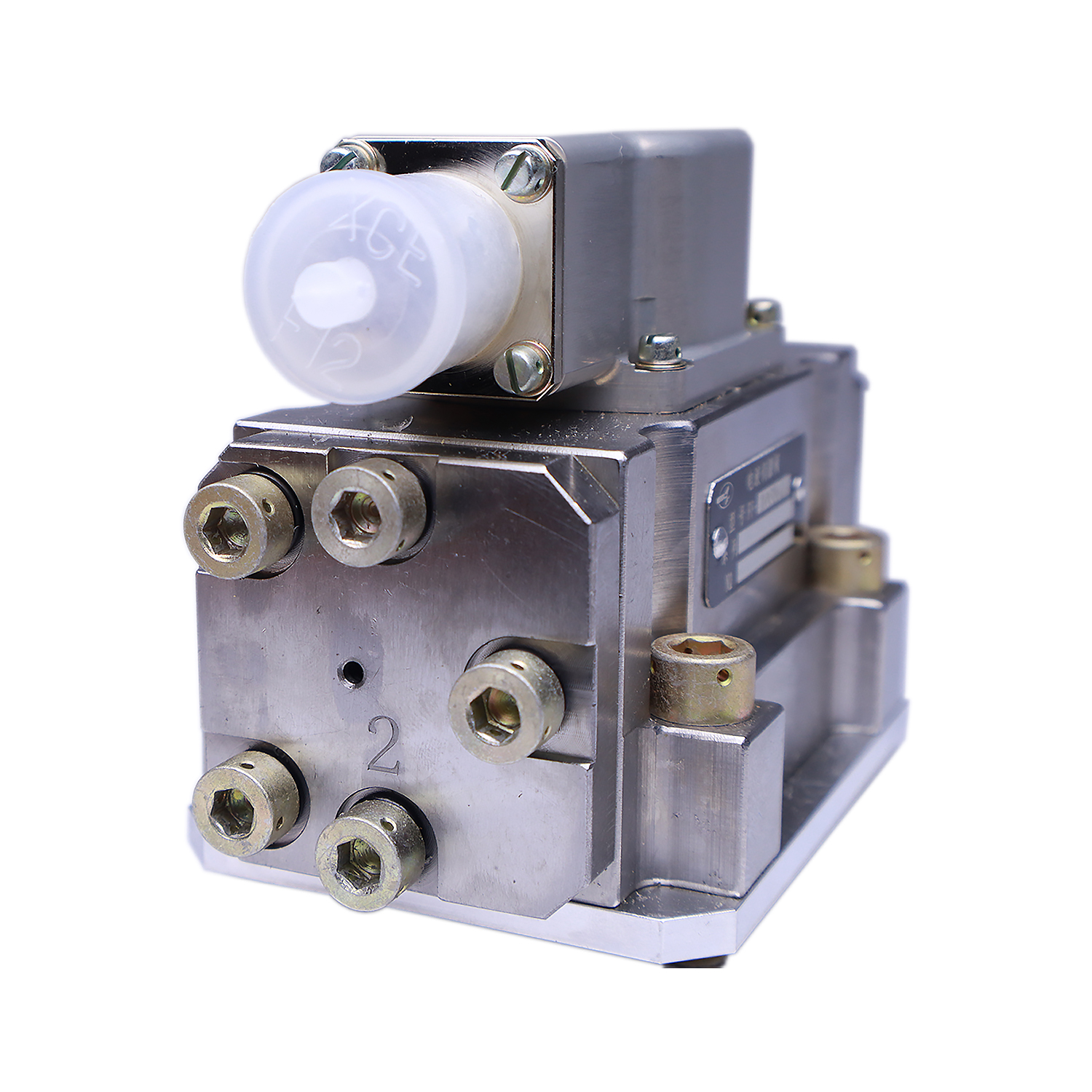

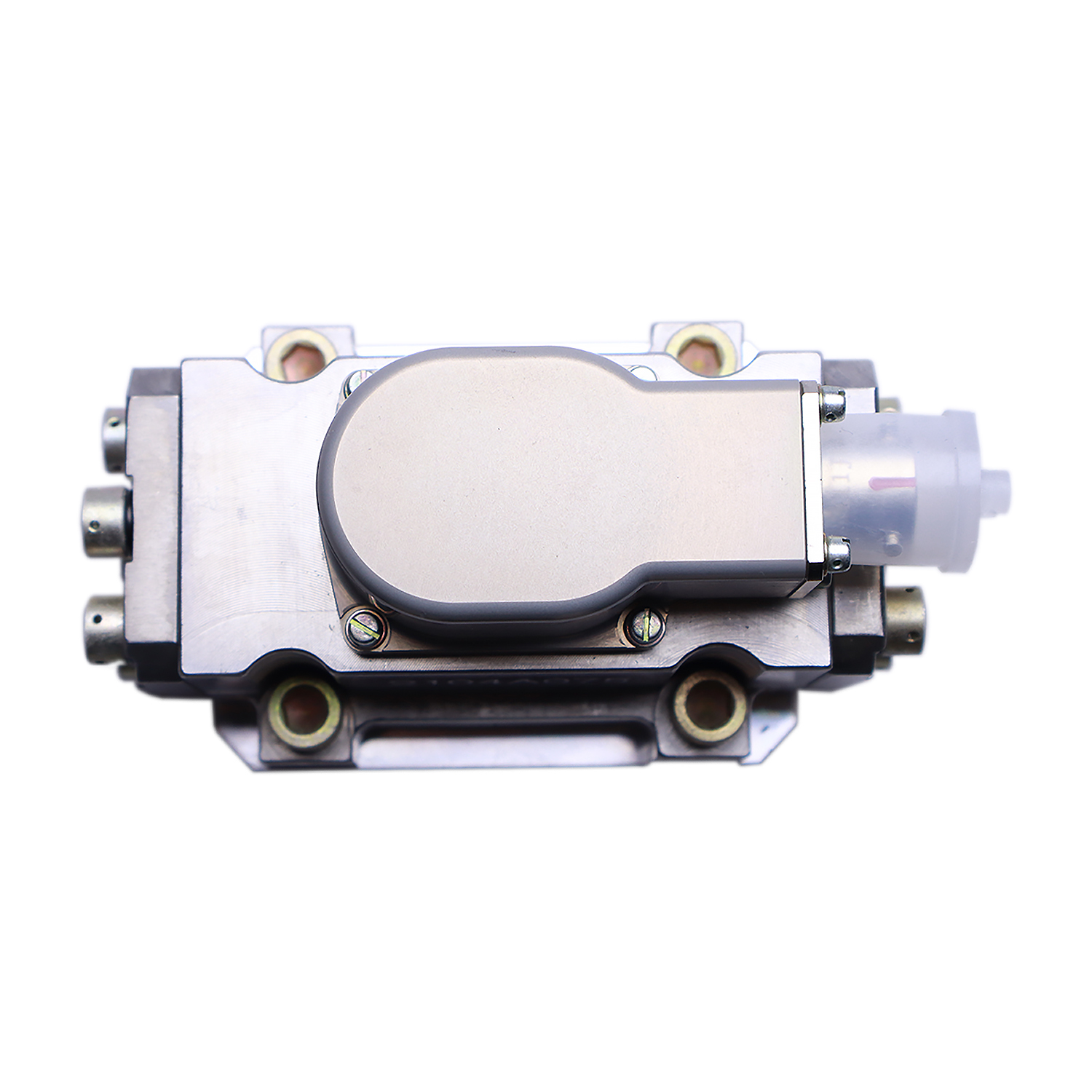

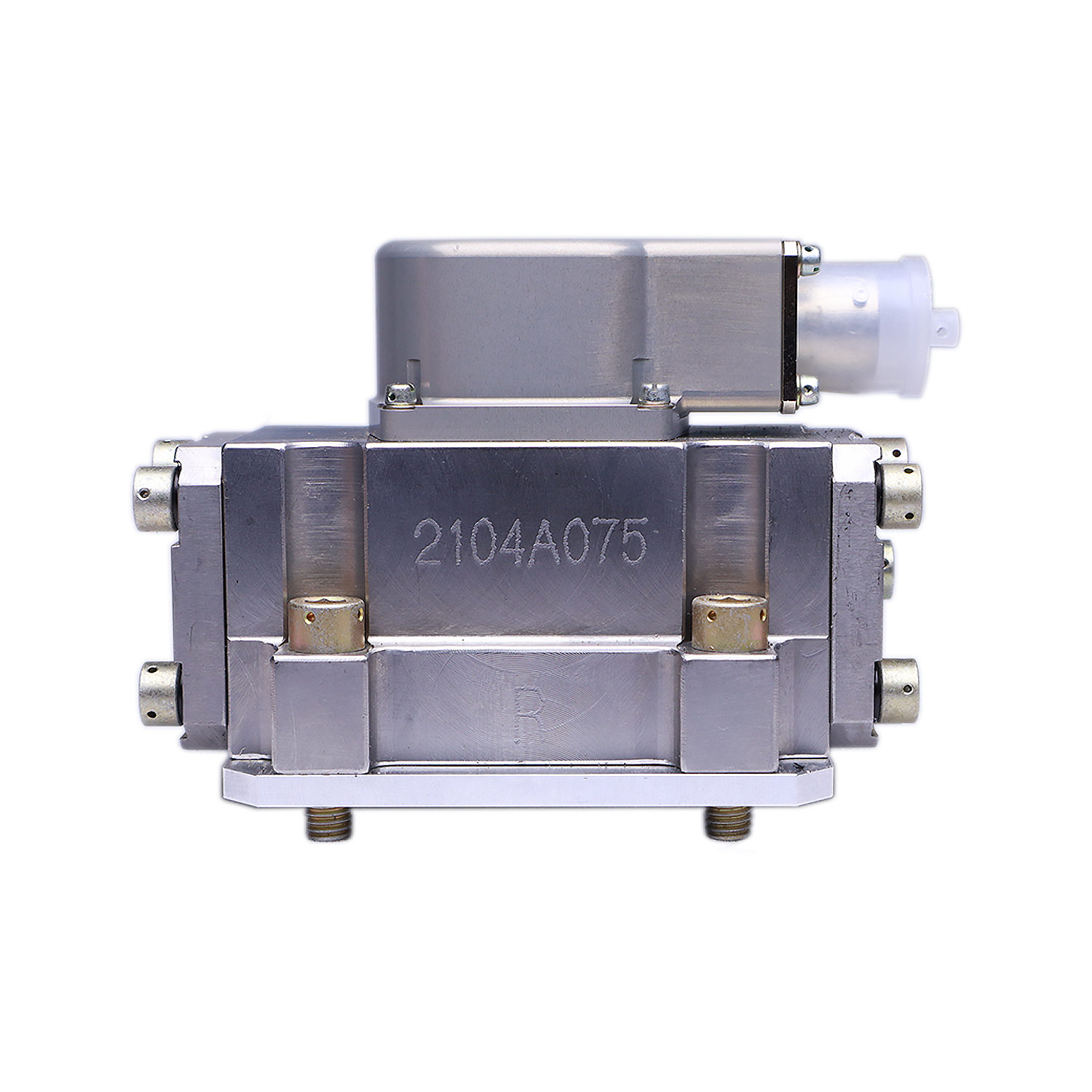

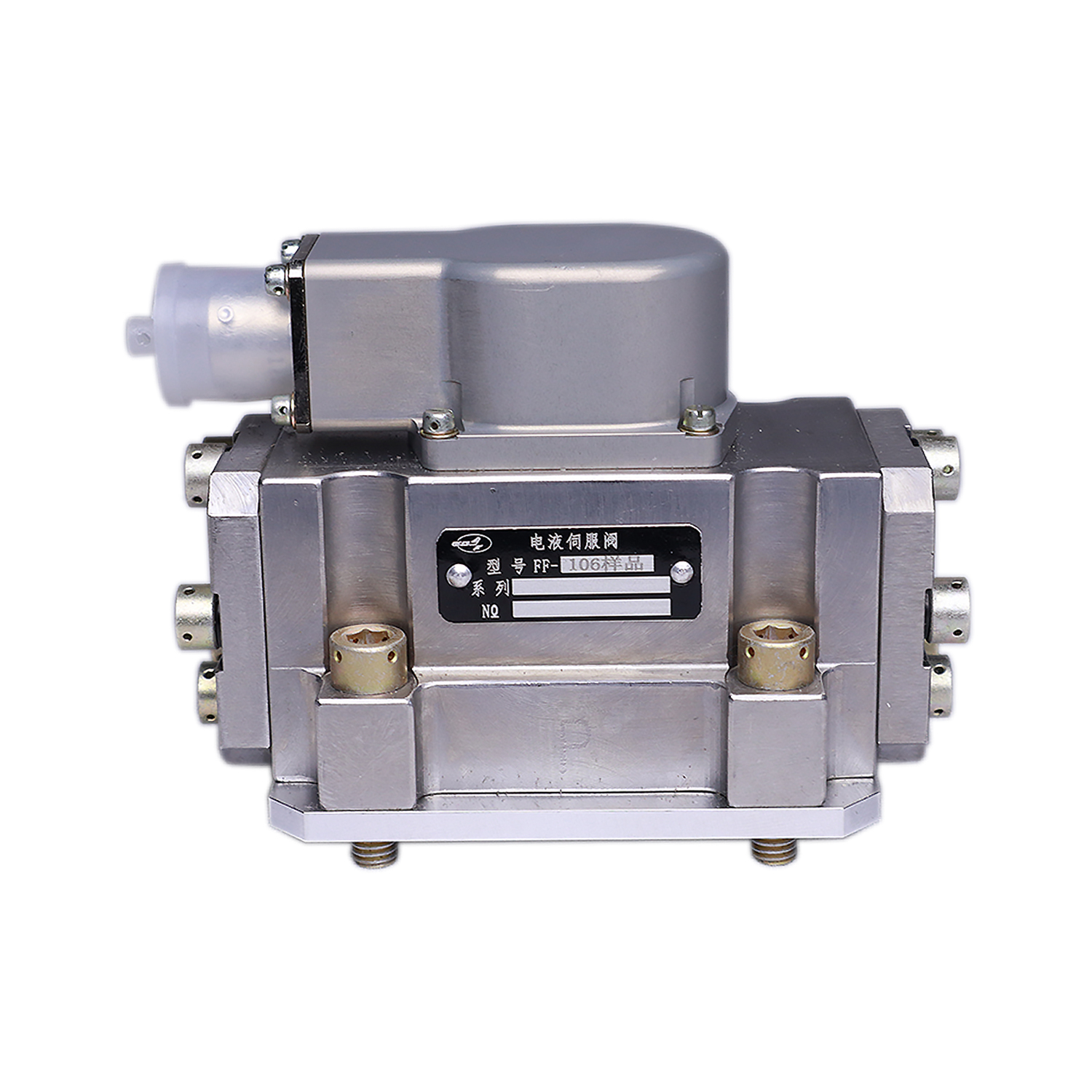

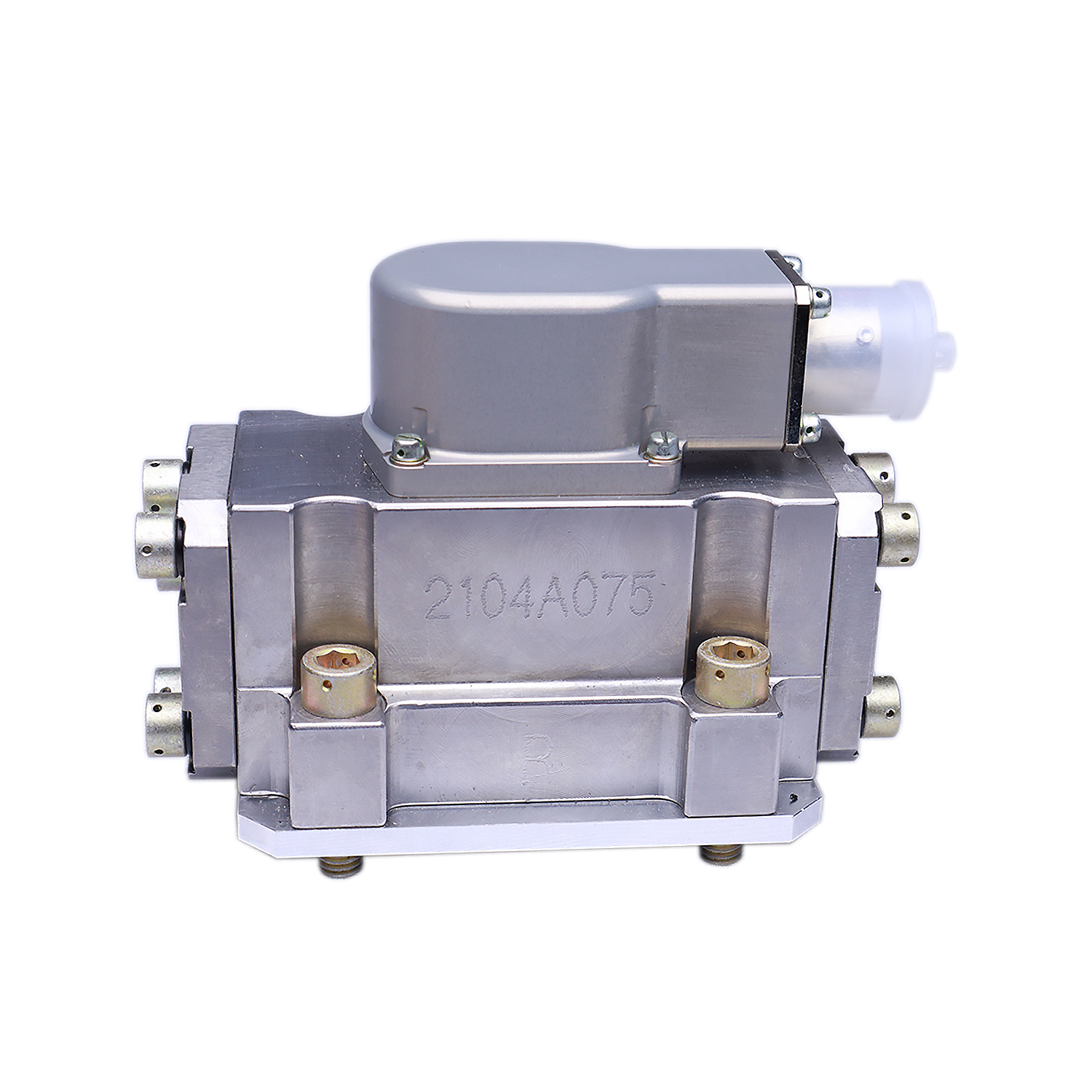

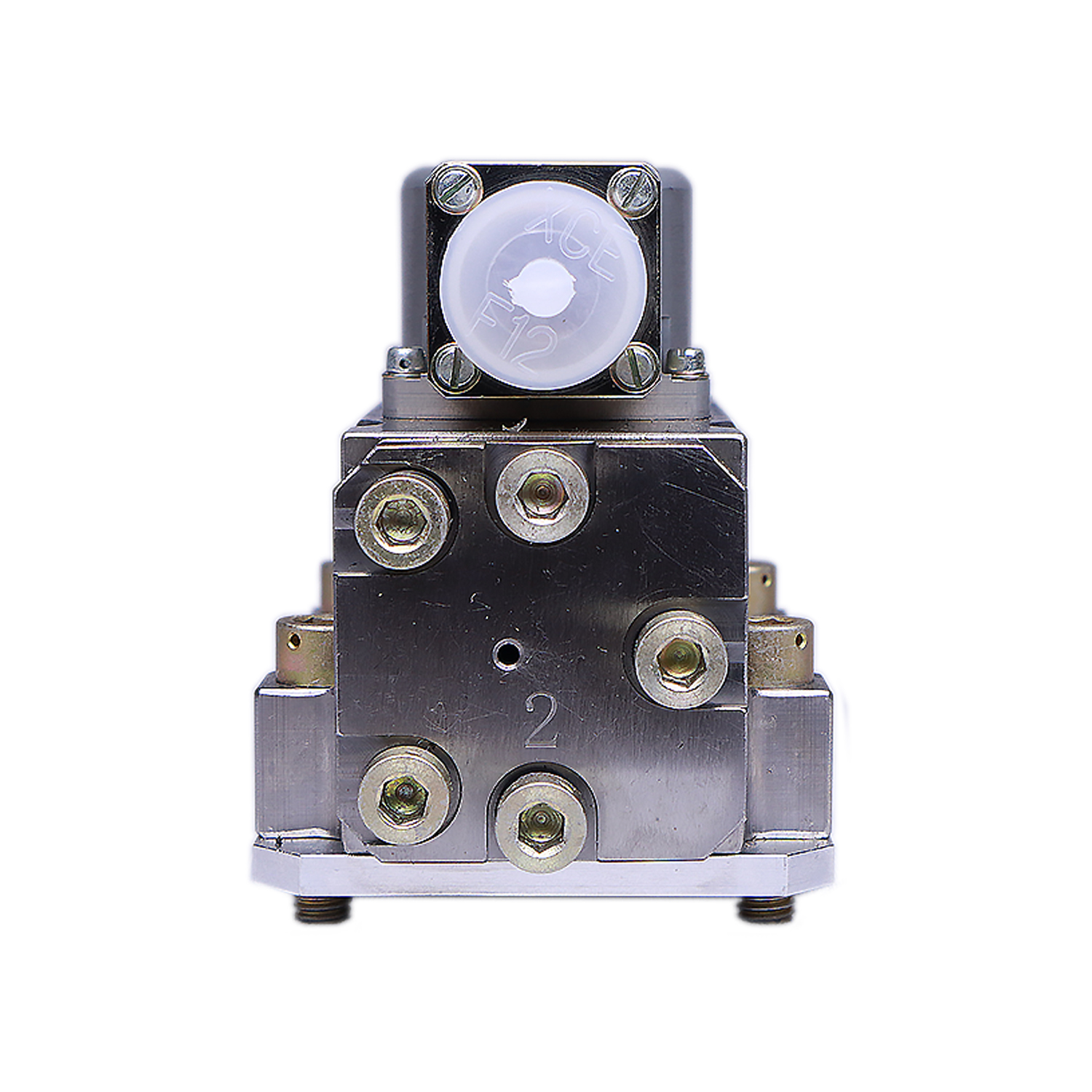

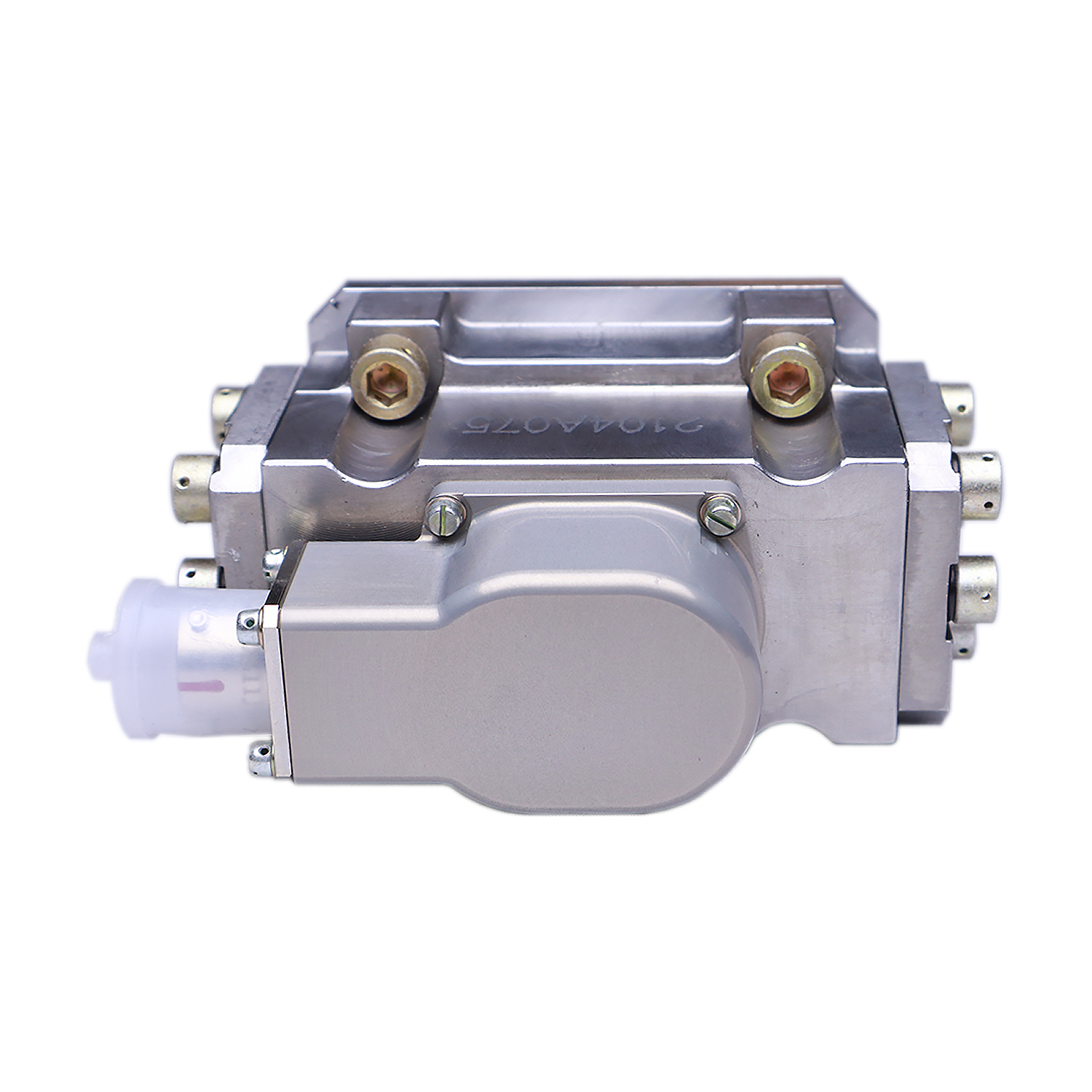

FF-106系列 力反馈两级双喷嘴挡板流量伺服阀

FF-106/63

FF-106/100

   供油压力范围

   MPa

2～28

   额定供油压力PN

   MPa

21

   bar

210

   psi

3050

  额定流量QN(±10%)

   △PN=21MPa

   L/min

63

100

   (gpm)

16.64

26.42

   额定电流In

   mA

15

40

   线圈电阻

   Ω

200±20

80±8

   绝缘电阻

   MQ

≥50

  滞  环

   %

≤4

   分辨率

   %

≤1

   线性度

   %

≤7.5

   对称度

   %

≤10

   压力增益

   %

>30

    内漏

   L/min

≤3

   (gpm)

≤0.79

    零偏

   %

≤±3

   重叠

   %

≤±2.5

   供油压力零漂

   (80%～110%)Ps

   %

≤±2

   回油压力零漂

   (0~20%)Ps

   %

≤±2

   温度零漂

   (-30～+150℃)

   %

≤±4

频率特性

幅频宽(-3dB)

   Hz

≥50

相频宽(-90°)

   Hz

≥50

  净   重

   kg

1.2
