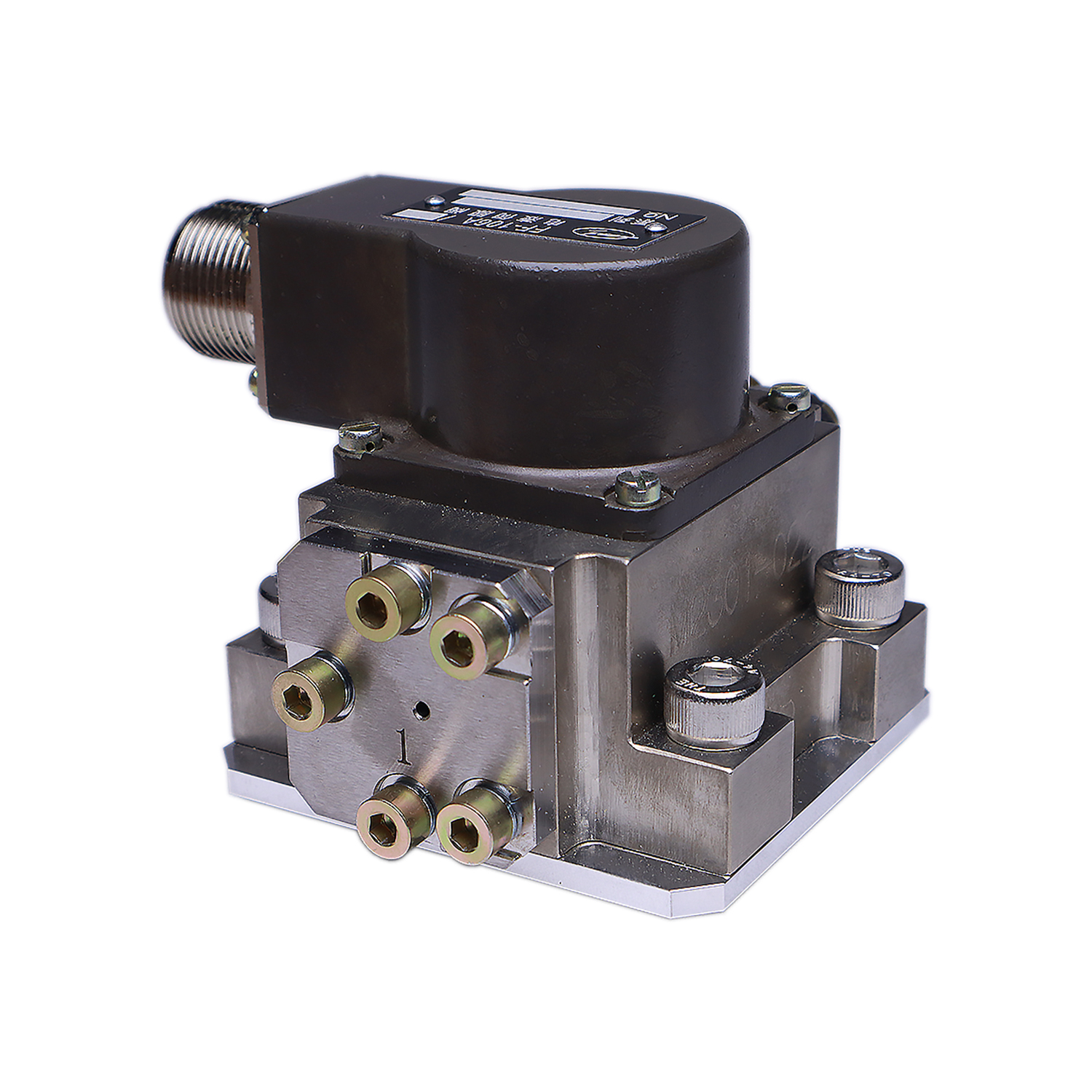

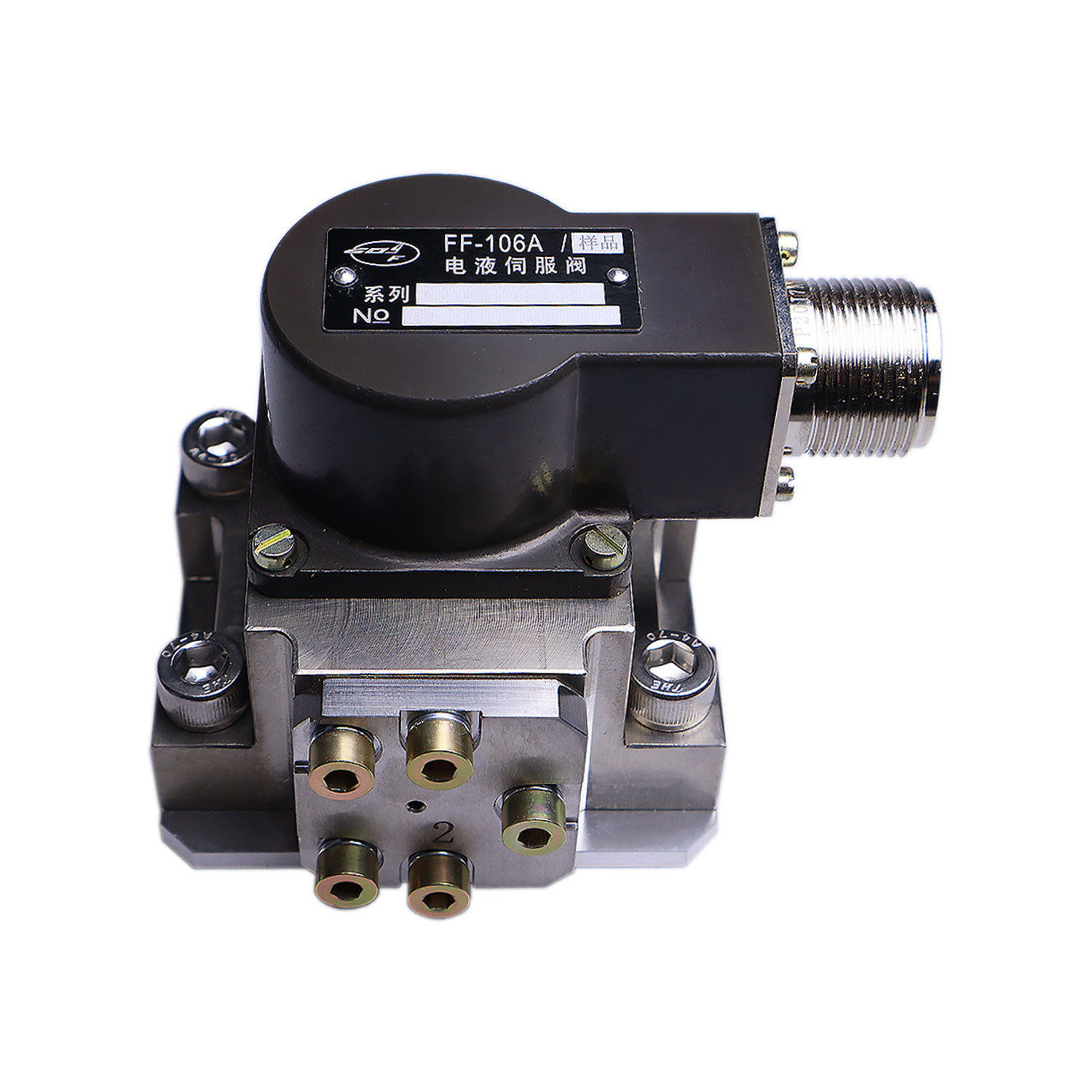

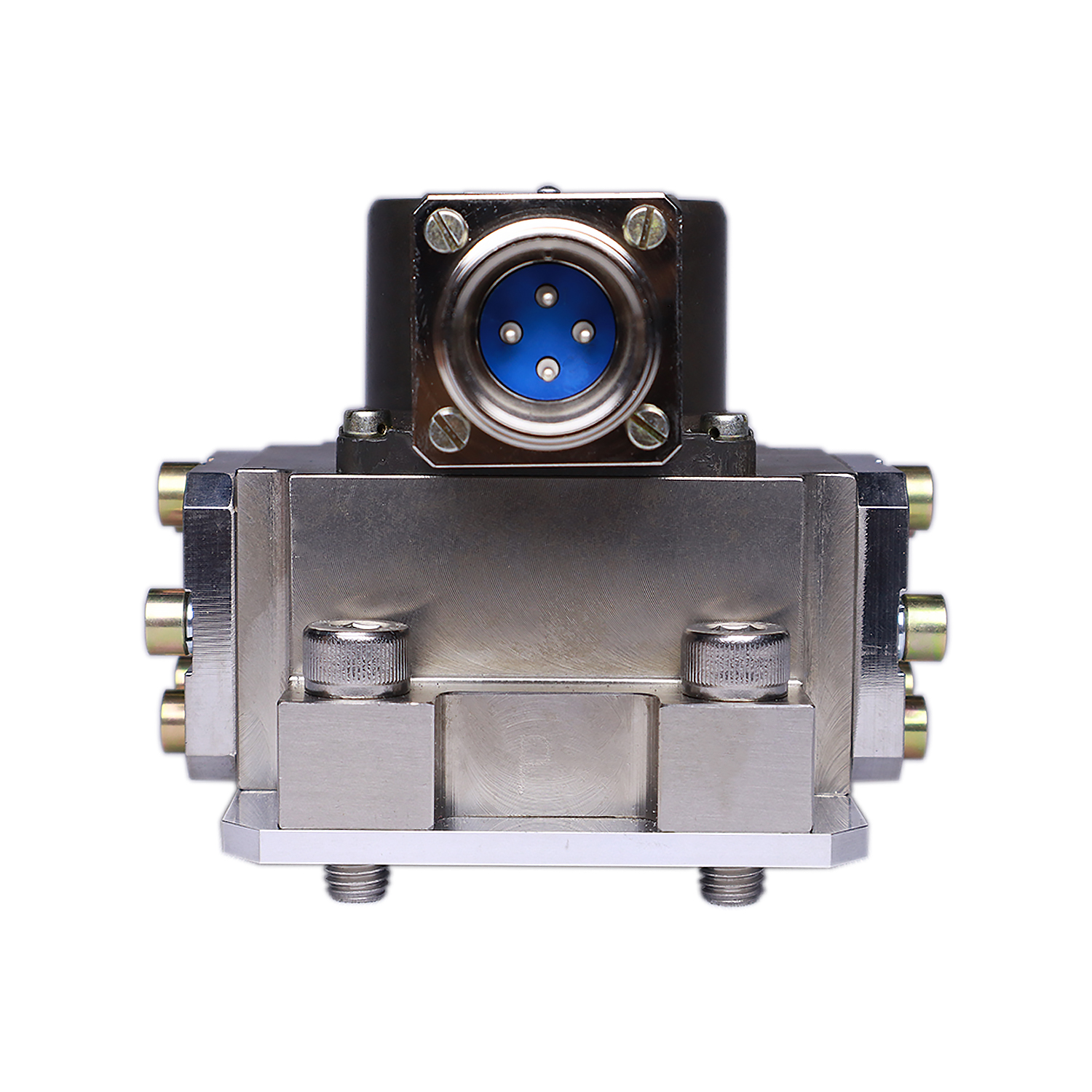

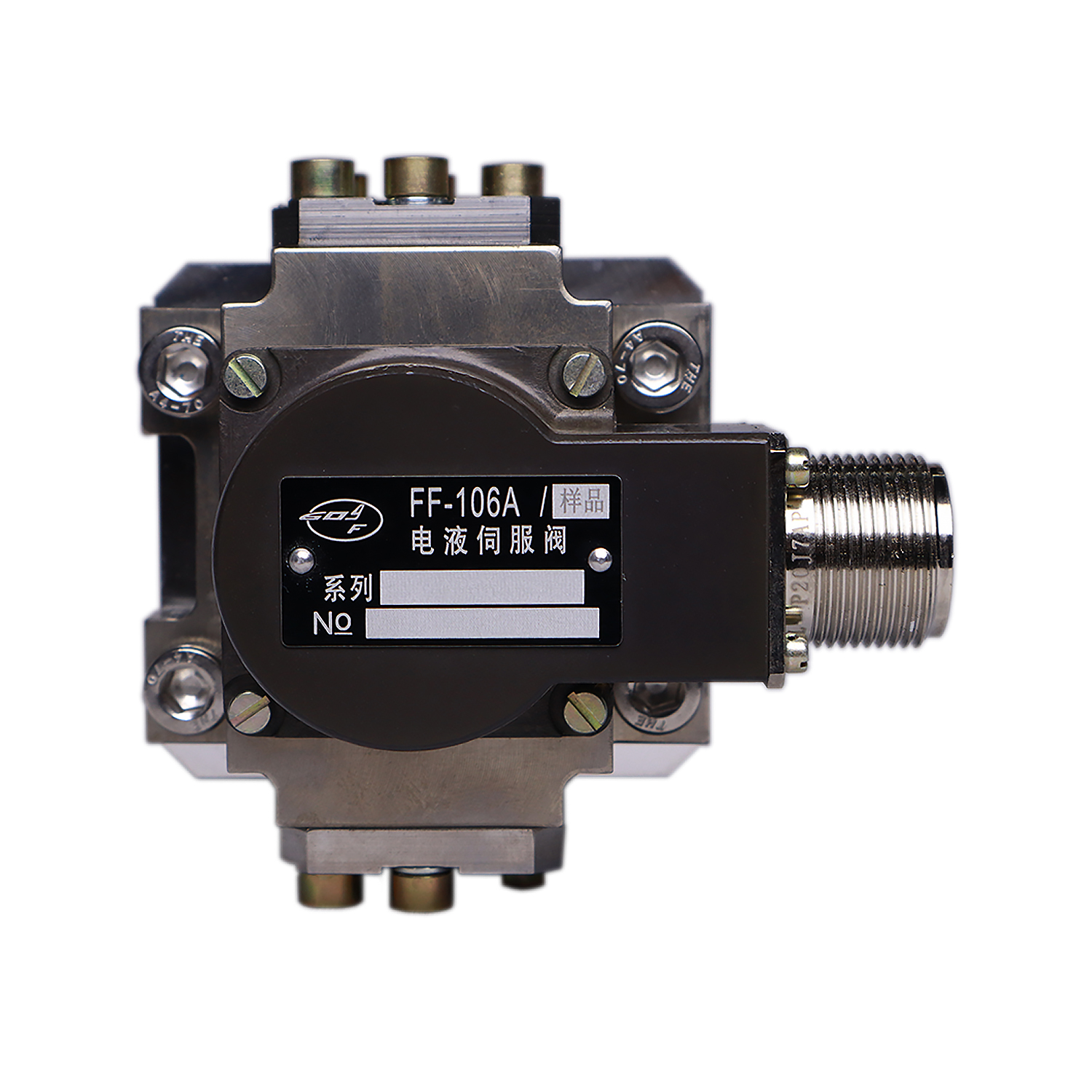

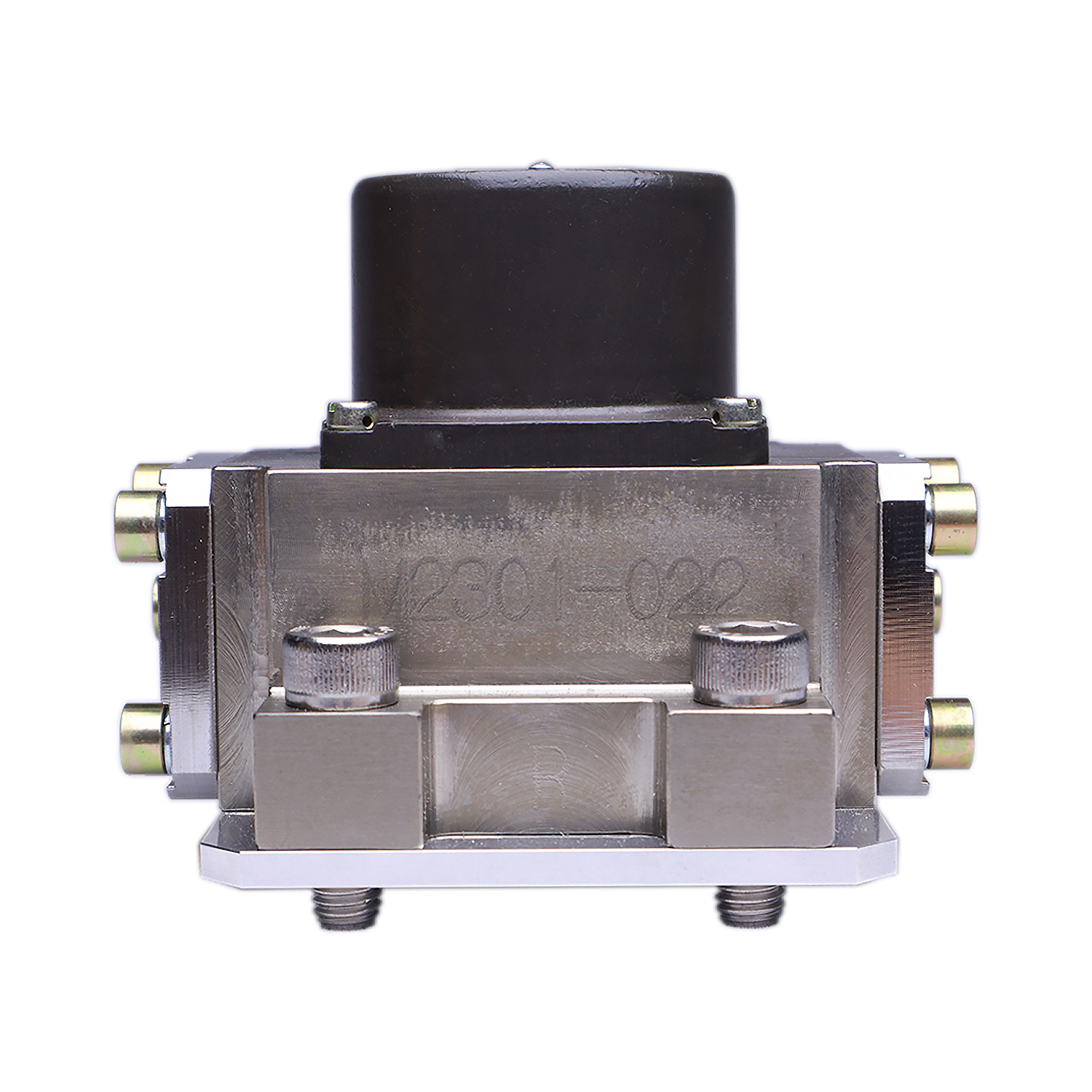

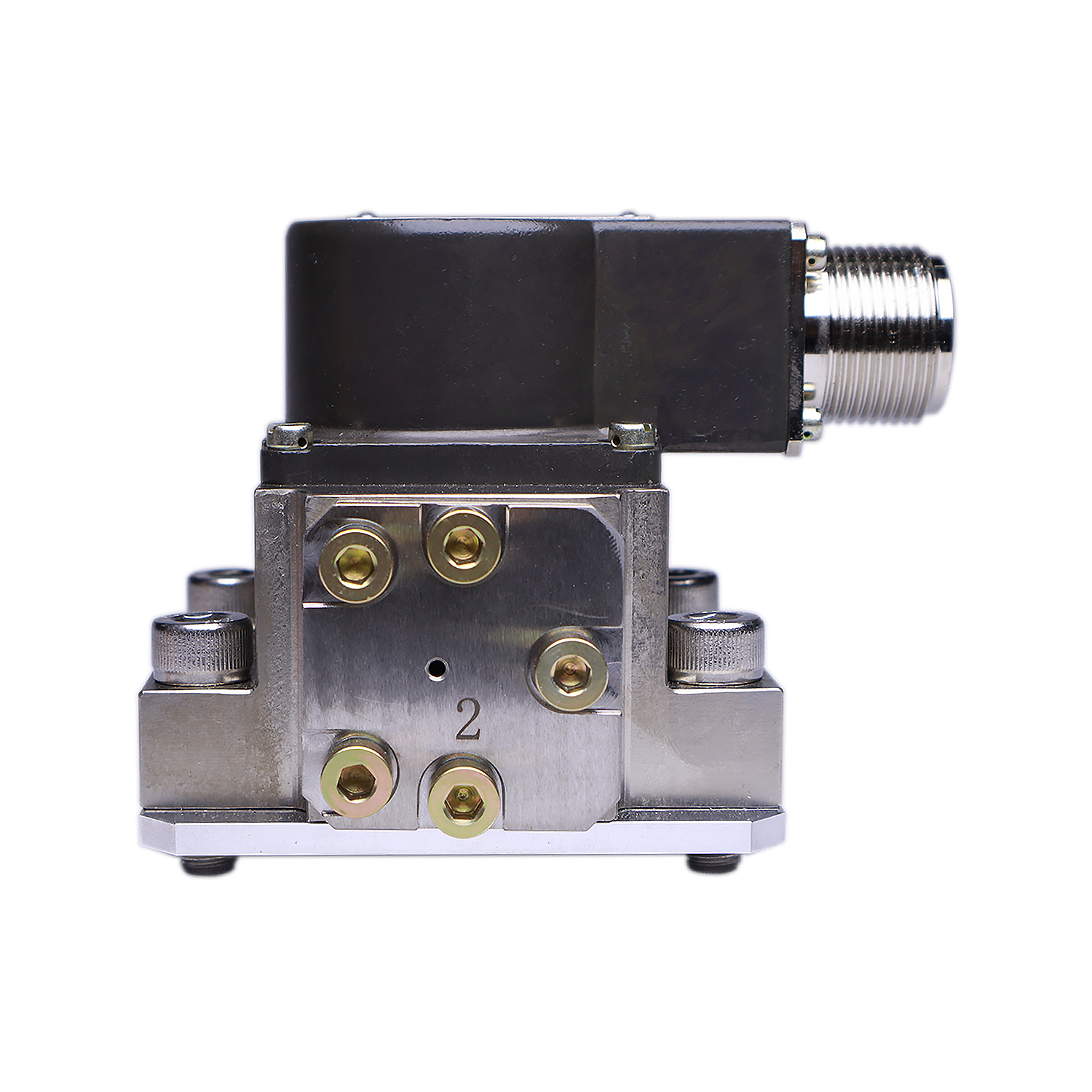

FF-106A系列电液伺服阀为力反馈两级双喷嘴挡板流量伺服阀，21MPa压差下，其流量范围为63L/min和 100L/min。该系列伺服阀采用全不锈钢壳体、内部结构紧凑，结构强度高，体积、重量比较小。产品插头、 插座安装方向可根据需求进行选择。其动态响应快、线性度好、零漂小，具有工作性能稳定，可靠性高，使 用寿命长，内漏小，功耗低等优点。该伺服阀参数与FF-106相同，结构类似，在FF-106基础上增加了可选的 第五供油口，改变了安装螺钉的孔距，可向先导级单独供油。
产品特点：
● 根据要求可提供带第五供油的产品
技术参数：
试验项目 | 计量单位 | FF-106A系列 | |||
FF-106A/103 | FF-106A/218 | FF-106A/234 | |||
供油压力范围 | MPa | 2～28 | |||
额定供油压力Ps | MPa | 21 | |||
bar | 210 | ||||
psi | 3050 | ||||
额定流量Qn(±10%) △PN=21MPa |
L/min | 63 | 100 | 100 | |
gpm | 16.64 | 26.42 | 26.42 | ||
额定电流In | mA | 15 | 40 | 40 | |
线圈电阻 | Q | 200±20 | 80±8 | 80±8 | |
绝缘电阻 | MQ | ≥50 | |||
滞 环 | % | ≤4 | |||
分辨率 | % | ≤1 | |||
线性度 | % | ≤7.5 | |||
对称度 | % | ≤10 | |||
压力增益 | % | >30 | |||
内 漏 | L/min | ≤3 | |||
gpm | ≤0.79 | ||||
零 偏 | % | ≤±3 | |||
重 叠 | % | ≤±2.5 | |||
供油压力零漂 (80%～110%)Ps | % | ≤±2 | |||
回油压力零漂 (0～20%)Ps | % | ≤±2 | |||
温度零漂 (-30～+150℃) | % | ≤±4 | |||
频率特性 | 幅频宽(-3dB) | Hz | ≥40 | ||
相频宽(-90°) | Hz | ≥50 | |||
净 重 | kg | 1.4 | |||
